Автоматические ворота: критерии выбора

Самостоятельно установить на участке автоматически открывающиеся ворота – дело нелегкое, которое требует от мастера и знаний, и умений. За один день закончить такое масштабное дело не получится. Тем не менее, это вполне реально. Нужно только тщательно продумать все до мелочей и действовать по плану.

Автоматические ворота в соответствии с конструктивными особенностями делятся на распашные и раздвижные (откатные). В зависимости от того, какие из них выберет хозяин, устанавливается вид автоматики, который предусмотрен для данного типа.

Так, при установке распашного типа могут использоваться такие виды электроприводов:

• линейный;
• рычажной;
• гидравлический.

Основное условие при выборе – полезная площадь, занимаемая полотном ворот. Также к сведению принимаются такие критерии как:

• насколько часто они будут использоваться;
• ветровая нагрузка на них;
• с открытием внутрь или наружу они устроены;
• вес и длина створок.

Плюсы привода для распашной конструкции:

• дистанционное управление;
• фиксация полотна ворот в закрытом положении настолько надежна, что нужды устанавливать дополнительные запорные устройства нет;
• система разблокировки легко откроет устройство, если отключат электроэнергию;
• конструкция работает стабильно, даже если электросеть – нет;
• можно использовать как при минусовых, так и при высоких температурах.

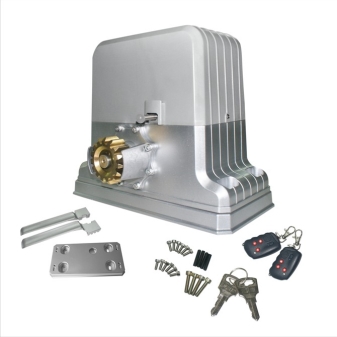

Для ворот откатного типа предусмотрен цепной привод. Он хорош по следующим причинам:

• наличие дистанционного управления;
• если нет электричества, системой разблокировки легко открыть ворота;
• для ворот, створки которых открываются в разные стороны, достаточно установки одного привода;
• в привод встроены плата и блок управления. Плата не выходит из строя в случае перепадов электронапряжения. Блок не теряет полезных свойств в условиях нестабильной работы сети.

Под воротами следует понимать механическую конструкцию, которая вмонтирована в стену или забор для того, чтобы ограничивать и регулировать свободный доступ на подконтрольную территорию.

По своему устройству они условно делятся на:

• автоматику – она управляет работой приводной системы (основных ее частей);
• привод – осуществляет открытие и закрытие створок и фиксирует их положение;
• механическую оградительную часть – крепится к элементам забора или здания, составляя с ним стационарную или подвижную конструкцию.

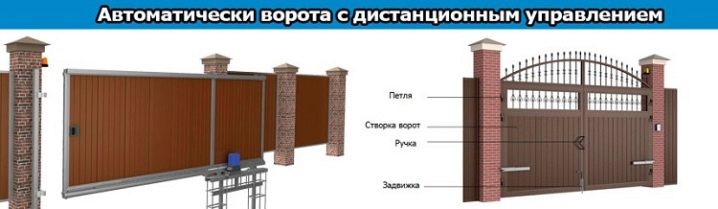

Управлять створками автоматических ворот можно двумя способами:

• вручную;
• автоматически, используя электроэнергию.

Второй способ основной, а первый резервный. Он используется тогда, когда в сети перебои с электричеством. Каждому типу ворот положен свой тип привода, который обеспечит движение механизма на нужное расстояние. Приводы устанавливают на вмонтированные в фундамент элементы строительства поверхности.

Это условие является обязательным для того, чтобы обеспечить качественную работу всей конструкции. До того, как начать монтаж и наладку автоматики, следует провести эту работу. В противном случае по весне потребуется ремонт.

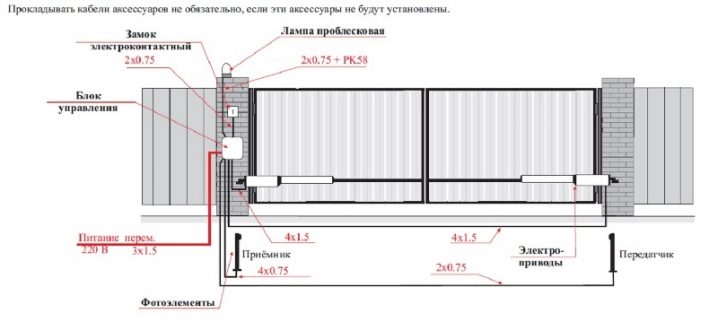

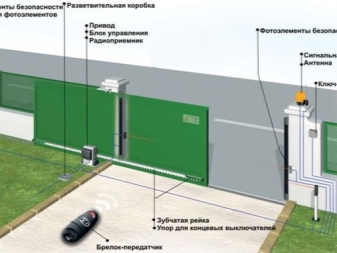

Автоматика работает:

• от пульта управления, закрепленного стационарно;
• от дистанционного пульта (брелока) с помощью передачи радиокоманд;
• при комбинации способов 1 и 2.

Дистанционное управление подчиняется тем же принципам, что и управление на основе стационарного пульта. Створки ворот сдвигаются или раздвигаются приводом ворот, когда происходит подача напряжения на электродвигатель. Когда двигатель отключается, действие прекращается. Блок автоматики работает на основе этого принципа.

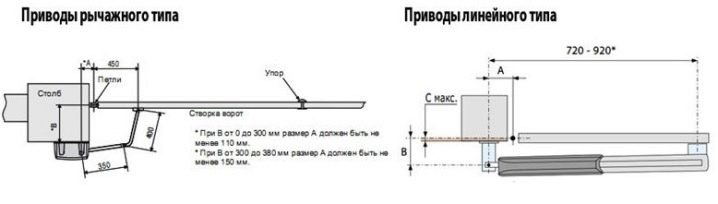

Автоматические устройства распашных ворот можно разделить на:

• линейные;
• рычажные.

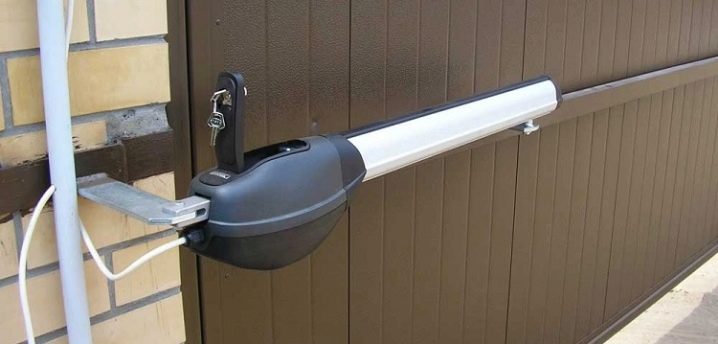

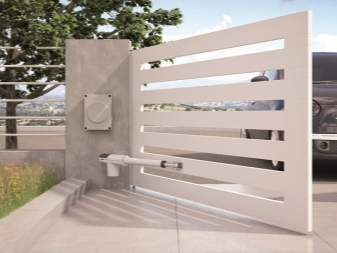

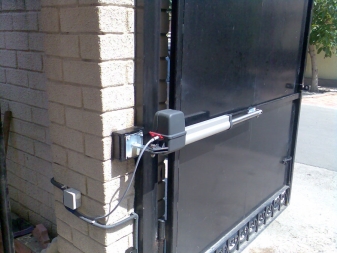

Линейные также называют «червячные», так как они работают на основе червячной передачи с помощью мотора-редуктора. Принцип рычажных устройств схож с принципом действия руки человека. Две части, соединенные шарниром, образуют рабочий рычаг. Линейный привод подходит для работы распашных ворот. Они недорогие и легкие в использовании. Рычажной привод позволит открыть ворота, висящие в 20-40 см от края столба.

Сделать самому раздвижные ворота под силу любому, кто знает, как обращаться с пилой-болгаркой и аппаратом сварки. Количество циклов открытий/закрытий, на которые рассчитана система эксплуатации таких ворот, в среднем составляет 50 тысяч.

Конечно, автоматические ворота – вещь очень удобная, пользующаяся большим спросом на рынке. И спрос, как известно, рождает предложение, поэтому их ассортимент на рынке представлен большой. Но все многообразие ворот можно разделить на три типа:

• распашные;
• откатные (раздвижные);
• гаражные.

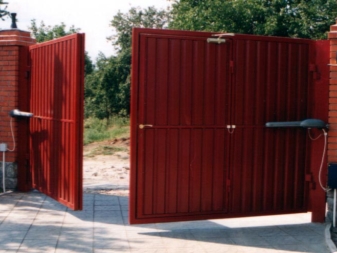

Если говорить о распашных воротах, то это стандартные, самые распространенные ворота. Они двустворчатые, каждая створка представляет собой несущую раму, которая заполнена полотном и прикреплена поворотными петлями к вертикальному основанию. Створки по желанию владельца можно сделать как открывающимися наружу, так и внутрь.

Эта разновидность ворот популярна в частных домах, но используется и для коммерческих объектов. Хорошо смотрятся распашные автоматические ворота в роли въездных, обеспечивая дополнительную охрану коттеджей и садовых участков.

Плюсы этого вида ворот:

• Стоят недорого (стоимость зависит от размера створок);
• Их просто изготовить;
• Высокая степень защиты от взлома;
• Полотна имеют низкий уровень теплопроводимости;
• Можно врезать калитку с дополнительным запирающим устройством.

Есть у них и минусы. Главный среди них – это необходимость достаточного количества места для открывания таких ворот. Если места нет, конструкцию установить невозможно. Также сильный ветер может нанести вред створкам ворот, деформировав их.

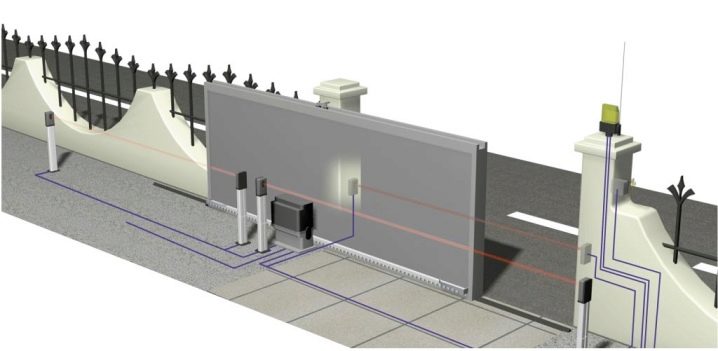

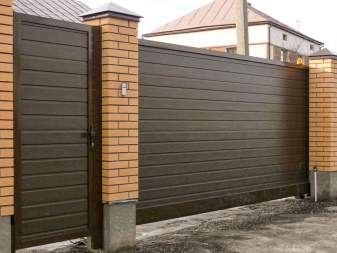

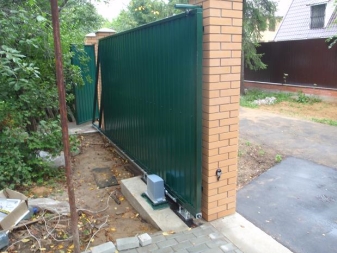

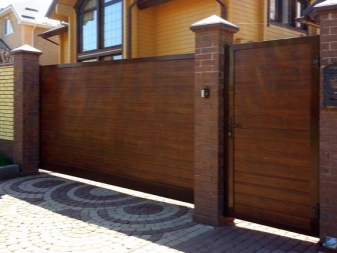

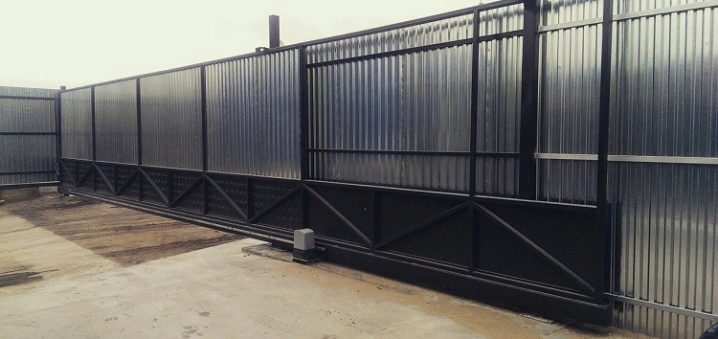

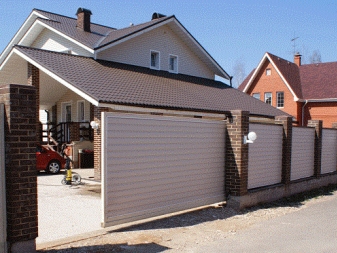

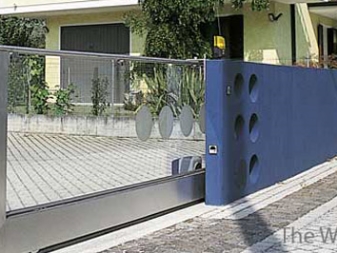

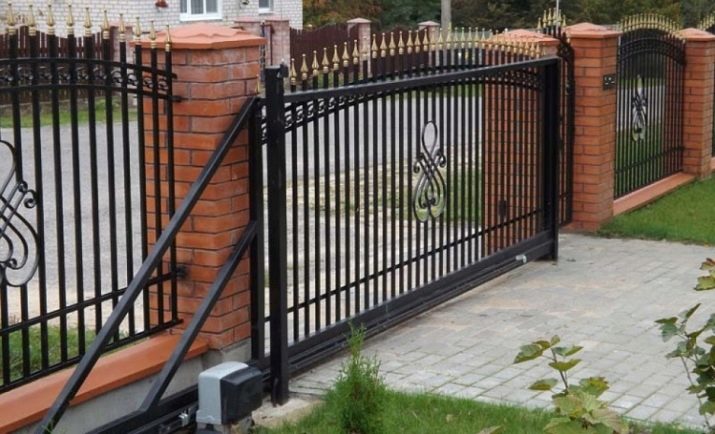

Откатные ворота – это роликовая конструкция, чаще всего одностворчатая. Сложности в ее техническом устройстве нет, поэтому можно сделать ее самостоятельно. При этом эксплуатация таких устройств достаточно сложная. Главное достоинство этого типа ворот в том, что они экономят пространство, кроме того, нет нужды чистить площадку перед ними. Полотно для таких ворот может быть исполнено из любого материала, пригодного для изготовления заборов – дерево, металл, профнастил и прочих. Откатные ворота сконструированы таким образом, что могут бесперебойно работать во время снегопада и сильного ветра. Лед им также не помеха. Кроме того, они очень компактны.

Преимущества это вида ворот следующие:

• можно смонтировать смотровое окно или встроенную калитку;
• нет ограничений по высоте проема;
• экономится свободное место возле ворот (как спереди, так и сзади);
• устойчивы к воздействию ветра;
• устойчивы к взлому.

Что касается гаражных ворот, они могут быть:

• роллетного типа;
• подъемно-поворотного типа;
• секционные складные.

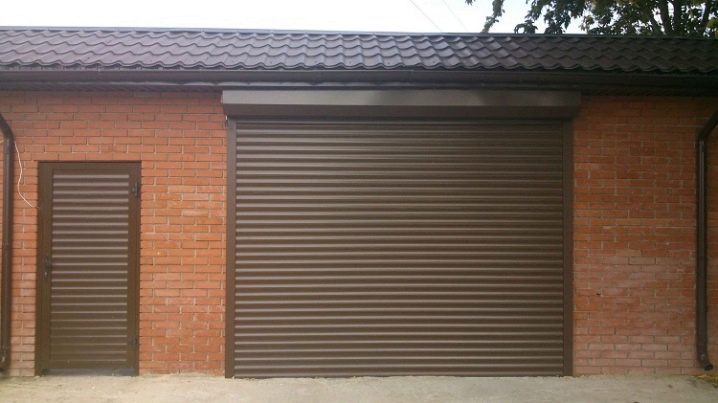

Главное отличие гаражных ворот от других типов – они вертикальные и складные. Роллетная конструкция состоит из металлопластиковых реек, которые соединены подвижным замком. При открытии ворот рейки «уезжают» вверх, в области стыка стены и потолка образуя прямой угол и преодолевая его. Подъемно-поворотный механизм очень сложно монтировать и эксплуатировать, при открывании ворот конструкция уходит вверх параллельно потолку и освобождает въезд в гараж.

Кроме перечисленных трех видов, можно также установить распашные ворота. Их конструкция стандартная и мало чем отличается от классических распашных ворот.

Есть еще один вид гаражных ворот – рулонные. В отличие от остальных видов, для их установки не нужно свободного места. Полотно гибкое и легкое в обращении, сырьем для их изготовления является пенополиуретан. Устанавливать эту конструкцию можно с обеих сторон проема – и с наружной, и с внутренней. Размеры рулонных ворот существенно увеличены относительно любых других видов. Ширина может быть до 1,2 м, а высота – до 1 м.

Рулонные ворота обладают большой компактностью как в сложенном виде, так и в открытом. Могут быть установлены (помимо гаража) на складах и в торговых павильонах.

Разумеется, электропривод установлен на каждых воротах. Именно благодаря этому работает автоматика. Разница лишь в их типах, например, на конструкцию в дверях гаража устанавливается электропривод потолочного типа.

Автоматические ворота любого вида можно открывать и закрывать как вручную, так и с помощью специальных устройств, приводящих в движение электрический двигатель.

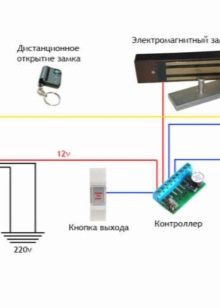

Существует несколько видов устройств для их открывания:

• дистанционный пульт;
• магнитная карта;
• электронный ключ;

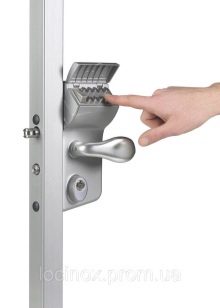

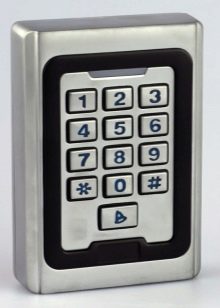

• кодовый замок;
• замковый выключатель.

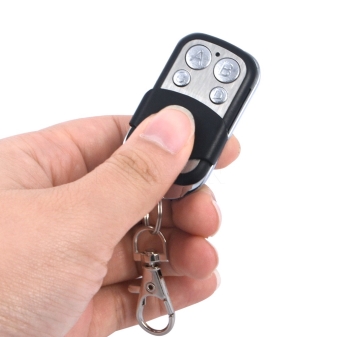

У каждого из них имеется автоматическая составляющая. Дистанционный пульт представляет собой разновидность известного каждому человеку пульта. Этот способ самый опасный в плане возможности взлома. Достаточно утери пульта, чтобы любой другой человек мог открыть замок. Магнитной картой проводят по специальному устройству, только в этом случае ворота можно открыть.

То же самое с электронным ключом, только к устройству прикладывается ключ, а не карта. Для того чтобы попасть внутрь с помощью кодового замка, нужно набрать определенную комбинацию цифр на панели с кнопками. Замковый выключатель действует по принципу обычного замка на двери, открыв который можно открыть ворота. Возможны также комбинации устройств для закрывания, например, кодонаборная клавиатура и ключ. Но, конечно, для набора комбинации цифр и последующего открывания ключом потребуется выйти из машины.

Есть мнение, что бесконтактная карта – один из самых современных и безопасных способов отпирания ворот. Но он требует, чтобы в коттеджном поселке, где установлены ворота, была служба охраны с обязательной ее компьютеризацией. Тогда, помимо карты, при открывании ворот-автомат будет производиться также идентификация лица, использующего карту, посредством сравнения его изображения с фотографией в базе данных охраны.

Фирм-производителей автоматических ворот на рынке на сегодняшний день много. Есть, конечно, компании-однодневки, но есть и те, кто зарекомендовал себя на протяжении длительного времени производством продукции хорошего качества.

Лидером среди отечественных производителей является компания Doorhan, реализующая качественные ворота-автомат как для физических, так и для юридических лиц. Любое изделие изготавливается по индивидуальному заказу, это делает возможным для заказчика получить именно то, что ему нужно. Основной плюс ворот Doorhan – их полная адаптация к работе в условиях низких температур. Продукция компании состоит из таких типов ворот:

• противопожарных;
• уличных;
• гаражных;

• секционных;
• из ПВХ;
• нестандартных конструкций.

Alutech – одна из крупнейших фирм, производящих автоматические ворота в Западной Европе. Их изделия популярны не только в России, но и в странах ближнего Зарубежья – Украине, Беларуси, а также в Германии. Компания была основана в 1996 году. Сейчас она производит любые виды автоматических ворот. Продукция компании пользуется заслуженной популярностью у потребителей.

Самые дорогие автоматические ворота производит фирма Hormann. Они прочны, надежны, кроме этого, их отличают высокие декоративные качества. Если заказчик желает, ворота могут быть украшены декоративными стеклянными вставками, а также элементами из ценных пород дерева. Возможно, это мало заинтересует предприятия, но для заказчиков – физических лиц это может быть полезным.

Главный недостаток компании – у нее нет производственных мощностей в России. Тем не менее, заказчиков, желающих воспользоваться продукцией фирмы, немало.

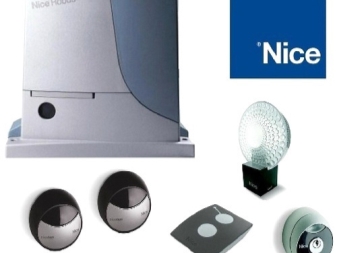

Фирма Nice также производит автоматические ворота. Вследствие использования материалов высокого качества их продукция устойчива к воздействию коррозии и сохраняет свои свойства в течение длительного времени. Самые низкие температуры не навредят автоматике в воротах Nice. Ее изделия признаны наиболее экономичными и не требуют серьезного ремонта, а также они эргономичны и комфортны в эксплуатации. Соответственно, на ворота компании всегда есть спрос. Отзывы потребителей о них исключительно положительные.

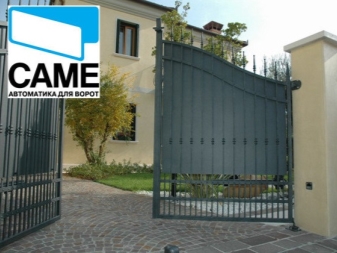

Итальянская компания Came на рынке с 1972 года. Кроме производства самого разного рода автоматики для ворот, фирма занимается охранными сигнализациями, а также разрабатывает систему «умный дом». Благодаря постоянным поискам инновационных решений и освоению новых сфер деятельности компания постоянно приобретает новые бренды и включает их в свой состав. Фирма имеет официальное представительство в России. Ее продукция востребована у заказчиков, желающих получить самые новые разработки в сфере деятельности компании.

Отечественная фирма КАВ изготавливает сборные ворота. Это новое решение в производстве автоматических ворот. Такие откатные ворота становятся доступны для сборки самостоятельно. Потребитель оценил это оригинальное предложение, оно пользуется спросом. Сооружение простое в сборке, процесс этот легок и быстр. Крепления на болтах исключают сварку и экономят время.

Полная сборка не займет больше 2 часов. В комплекте используется консольная система. Максимальный вес створки, на который она рассчитана – 400 кг. Рама вместе с балкой весят около 120 кг. Несложно предположить, что опорная система прочна и устойчива к износу. Направление, в котором будет открываться створка, потребитель выбирает сам. Это происходит перед началом монтажа.

Выбор типа ворот зависит от нужд потребителя. Если необходима конструкция, укомплектованная системой автоматики, которую можно легко смонтировать и настроить, лучше остановиться на роллетных или секционных автоматических воротах. Их можно установить за небольшое время, пользуясь специально разработанными инструкциями. Тем не менее, перед покупкой нужно узнать у продавца о свойствах автоматики и управления, заложенных в выбранную конструкцию.

Также ворота должны соответствовать ряду требований:

• внешняя поверхность ворот должна исключать получение ссадин и порезов;
• иметь встроенный механизм, который защищал бы пальцы от возможности их защемить;
• бесконтрольное движение полотна недопустимо;
• управлять конструкцией должно быть легко, а крепление всех деталей должно быть надежным;
• зазоры в полотне – брак, они недопустимы;
• фиксация полотна должна быть плотной и надежной.

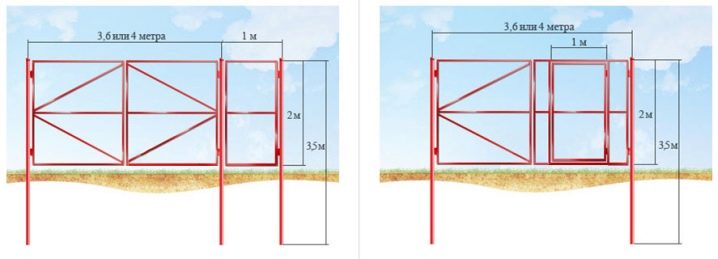

Если есть желание своими руками изготовить и установить ворота распашного типа с целью эксплуатации на даче или дома, нужно действовать последовательно.

Труба из стали пригодится для изготовления крепежных столбов. Если трубы не выдерживают тяжести ворот, есть выход – сделать каркас из стали в форме буквы П. Тогда в будущем сооружение не поведет. Чтобы закрепить створки, можно использовать петли из металла или из полимера. Их обычно 4 или 6. Составные части створки – это каркас и панель заполнения. Каркас можно сделать самому из металлопрофиля, а секции – из сэндвич-панелей или металлоштакетника. Металлические и стальные детали подлежат окраске. На ворота распашного типа можно установить доводчики.

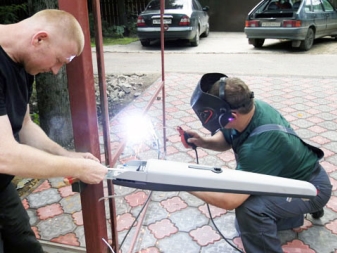

Самостоятельной установкой автоматических распашных устройств, особенно если конструкция недешевая, лучше не заниматься. Правильнее пригласить для этого профессионалов. Если же предполагается изготовление самодельных раздвижных ворот, нужно соблюсти определенную последовательность действий. Как правило, сначала надо определиться с тем, ворота какого размера планируется изготовить. От длины, ширины и высоты створок зависит окончательный вес сооружения, а значит, и ассортимент фурнитуры – ролики, рейки, направляющие. Размер конструкции диктует и величину расстояния, нужного для сдвига створки (или створок). Лучше всего, если оно в 1,5 раза превысит длину ворот.

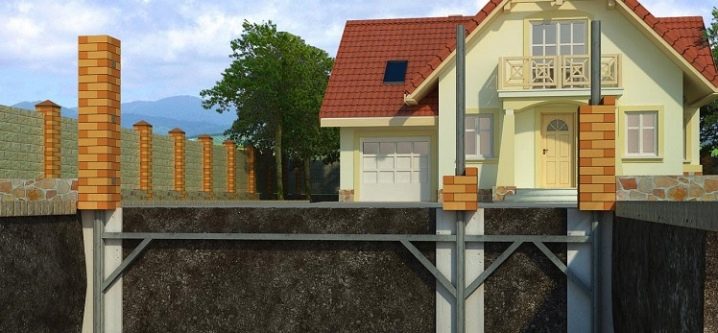

Вкапывание столбов опоры – первый этап. Для того чтобы это сделать, подойдет профильная труба (материал – сталь), брус из дуба, швеллер, бетон или кирпич, на крайний случай. Глубина, на которую они вкапываются – 1 м. Иначе с большой вероятностью произойдет смещение, что затруднит открывание и закрывание.

Далее следует закладка фундамента, который станет основой для будущей конструкции. Туда закладывают «банкетку» – швеллер, по нему будет ездить створка. «Банкетка» после установки заливается бетоном, следующие действия возможны только через неделю, когда бетон отстоится. Каждый день в течение недели бетон нуждается в поливке водой, чтобы он не растрескался.

Из так называемого профиля для ворот получится несущая рама. Каркас окрашивают, а полотно ворот зашивают. Покраску надо производить сразу по окончании высыхания грунта. Наиболее практичным вариантом станет алкидная краска, ее наносят в два слоя, каждый из которых должен просохнуть. Для зашивки выбирают тот материал, который больше нравится хозяину. Сборка производится с помощью саморезов или заклепок.

Для монтажа предусмотрена следующая последовательность действий:

• ролики устанавливаются на поверхность «банкетки».
• В полотне ворот имеется направляющая, в нее вставляют ролики.
• Дальше происходит проверка ворот на соответствие уровню.
• к швеллеру сварка присоединяет нижние ролики на тележке. Эти же действия производят с верхними роликами.
• После этого улавливатели привариваются к столбам опоры.
• По окончании всех вышеперечисленных мероприятий производится установка автоматики и испытание готового сооружения.

Сложнее всего изготовить роллетный тип, так как ламели, из которых они состоят, изготавливаются только промышленным способом.

Установив ворота-автомат (на двери гаража, на заборе, в промышленном здании), нужно обеспечить конструкции сохранность ее свойств. Для этого их нужно обработать специальными химическими веществами. Они защитят сооружение от разрушительного воздействия таких факторов окружающей среды, как град, снег, наледь, вода.

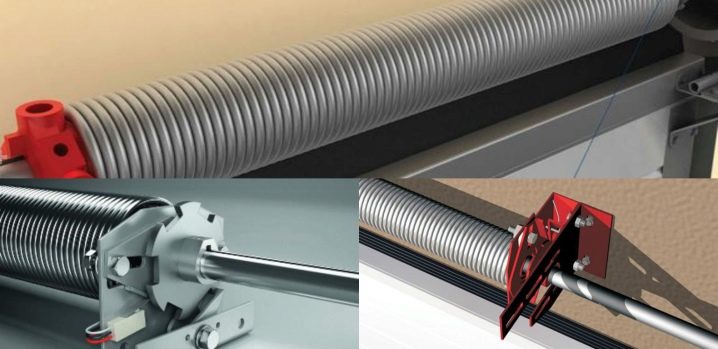

Не все неисправности, которые выявляются в процессе использования, можно и нужно устранять самостоятельно. Например, неполадки в торсионном механизме крайне затруднительно исправить без помощи профессионалов, так как заменить пружину можно, только рассчитав до начала работ индивидуальные параметры системы. Если вышла из строя система автоматизации, причиной этому могут быть перегрузки сети. Возможно, нужно будет перепрограммировать концевые выключатели.

Появление серьезных поломок в конструкции чаще всего происходит, если на протяжении длительного времени не устранять мелкие неисправности или игнорировать проведение планового осмотра. В случае, если поломка выявлена, для ее устранения лучше обратиться к мастерам той фирмы, которая устанавливала ворота. После того, как установка произведена, нужно изучить устройство конструкции (если устанавливали не самостоятельно). Территорию, где расположена система, нужно содержать в чистоте.

Периодические плановые осмотры проводить нужно обязательно. Также вовремя нужно производить замену расходных материалов, регулировку механизмов, смазку движущих частей, очистку деталей от пыли и масла. Если фирма-установщик гарантировала обслуживание конструкции, не нужно этим пренебрегать.
