Использование теплого водяного пола от газового котла в доме: плюсы и минусы

Содержание
  1. Виды
  2. Принцип работы
  3. Требования безопасности
  4. Особенности подключения
  5. Преимущества использования газового котла
  6. Недостатки использования газовых приборов
  7. Советы и рекомендации

Автономное отопление в частном доме – это, пожалуй, наиболее оптимальный вариант, который с каждым годом становится все более актуальным для российского человека. Пользователь, выбирая такой способ обогрева, становится независимым от центрального отопления и сам решает, когда ему начать использовать тепло в собственном доме.

Виды

Все котлы подразделяются по некоторым критериям. Ниже представлены основные категории разделения.

По типу топлива

Газовые

Отличаются экономичностью и энергоэффективностью. Стоимость использования газа в данной конструкции агрегата мала по сравнению с другими источниками энергии, а КПД высокий.

Электрические

В использовании данные котлы намного проще, чем газовые. Однако стоимость самой конструкции выше. Нагрев водяного потока происходит за счет ТЭНов, электродов либо индукционных элементов. Из недостатков использования данного типа оборудования стоит выделить следующие позиции:

  1. Высокая стоимость затраченных ресурсов.
  2. Если, помимо теплого пола, в доме будут использоваться и радиаторы, то стоит заметить, что не всякие радиаторные системы позволят рационально использовать тепловую энергию. В данном случае использование чугунных и стальных батарей не рекомендуется. Наилучшим вариантом станет установка биметаллических или алюминиевых радиаторов.
  3. Постоянная зависимость от электропитания. В случае сбоя электроснабжения пользователь может остаться без источника тепла.
  4. Для оборудования с потребляемой мощностью от 9 кВт требуется трехфазная сеть 380В. В случае ее отсутствия необходимо получить разрешение, что не всегда возможно. Особенно это касается домов старой постройки.

Твердотопливные

Работа данного вида котлов обеспечивается за счет твердого топлива. В качестве него могут выступать дрова, паллеты, уголь и другие горящие материалы. Однако некоторые минусы такой категории оборудования делают его менее привлекательным источником тепла, нежели газовый вариант обогрева:

  1. Для твердотопливных котлов всегда необходимо предусматривать полноценные дымоходы.
  2. Данный вариант выполняется исключительно в напольном исполнении, а большие масса и габариты заставляют пользователя искать отдельное помещение.
  3. При использовании такого оборудования необходимо иметь запас сухого топлива.
  4. Необходимо постоянно закладывать топливо в топку.
  5. Сухое топливо с каждым годом становится только дороже.

Дизельные

Работа такого агрегата осуществляется за счет солярки. Автономность самостоятельной работы – до нескольких месяцев. Существуют и минусы использования такого агрегата:

  1. Пользователь при установке данного типа оборудования столкнется с проблемой поиска соответствующего помещения. Дело в том, что оно должно отвечать строгим требованиям.
  2. Загустение топлива. Это может произойти, если теплоноситель остынет до +5 градусов. Чтобы уберечься от данного факта, необходимо предусмотреть теплоизоляцию трубопровода и фильтров. Также во избежание данной проблемы можно продумать обогрев системы.
  3. Для жидкого топлива необходима специальная тара из пластмассы или стали.
  4. Оборудование необходимо постоянно прочищать в связи с постоянным образованием сажи. Если этого не делать, то из-за отложений будет увеличиваться расход топлива.
  5. При работе дизельной установки появляется сильный шум.

Комбинированные

Востребованный вариант котельного оборудования для частного дома, где наблюдаются перебои с поставкой топлива. Данный тип котлов имеет две топки, позволяющие использовать один из видов топлива, либо одну универсальную топку, с помощью которой можно использовать различные виды отопительных ресурсов. Основной минус такой установки – его высокая стоимость.

Разделение по способу размещения

Выделяют:

  • Настенные. Такой вариант оборудования устанавливается на стену и требует достаточной прочности от покрытия. Например, стены из газобетона способны выдержать такие нагрузки. Этими котлами можно отапливать небольшие и средние площади.
  • Напольные. Данный вид оборудования устанавливается исключительно на пол. Котел имеет крупные размеры и способен обогреть огромные площади.

По материалу теплообменника

Выделяют:

  • С медным теплообменником. Такой вариант отопительного оборудования имеет компактные размеры и небольшой вес. Инерция системы отопления в данном случае мала, что позволяет автоматике моментально отвечать на запросы пользователя и реагировать на изменение температурного режима в помещениях. Это позволяет данному агрегату работать в экономном режиме. Однако для такого оборудования требуется наличие насоса для постоянного процесса циркуляции и во избежание перегрева воды.
  • С чугунным теплообменником. Все изготовители при производстве котлов с таким элементом держит втайне состав чугуна, поскольку он определяет все необходимые лучшие качества. Но стоит заметить, что самые дорогие марки котлов с такими элементами снабжены серым чугуном, поскольку он имеет стойкость к перепадам температур и является пластичным материалом. Из положительных характеристик данного типа котлов можно отметить высокую жаропрочность и стойкость к коррозии. К минусам относятся инертность и огромные размеры.
  • Со стальным теплообменником. Про данную категорию котлов можно сказать следующее:
  1. Невысокая стоимость.
  2. Легко поддается восстановлению.
  3. Невосприимчивость к перепадам температур.
  4. Имеет большие размеры.
  5. Инертность.
  6. Недолговечность.
  • Из нержавеющей стали. В продаже встречается в конденсационных и дизельных котлах, однако не так часто, поскольку имеет высокий ценовой показатель. Имеет следующие характеристики:
  1. Стойкость к высоким температурам.
  2. Практически неинертен.
  3. Антикоррозийность.
  4. Долговечность.
  • С силуминовым теплообменником. Котлы с таким элементом появились относительно недавно. Он представляет собой сплав силумина и кремния и применяется в основном в конденсационных агрегатах в литом виде. Основное его свойство – противостояние агрессивным качествам конденсата, который появляется в огромных количествах.

Разделение по типу камеры сгорания

Выделяют:

  • С открытой камерой сгорания. Такое отопительное оборудование характеризуется работой за счет естественной тяги. Забор воздуха в таком котле происходит из помещения, а вывод продуктов сгорания осуществляется через дымоход.
  • С закрытой камерой сгорания. В данном устройстве используется принудительная тяга. Она появляется за счет установленного вентилятора, который удаляет продукты сгорания через коаксиальную трубу. Коаксиальный дымоход представляет собой трубу в трубе. Наружная составляющая выполняет роль затягивания воздуха, а внутренняя – выхода отработанного материала.

Такой котел может быть использован в квартирах без выделения отдельного помещения.

Котлы с закрытой камерой сгорания подразделяются на два класса:

  • Турбированные. Устройство имеет либо одну, либо две турбины, за счет которых происходит нагнетание воздуха и вывод отработанных продуктов. С помощью данного устройства происходит модуляция мощности горелки и корректировка интенсивности вращения вентиляторов.
  • Конденсационные. Такой вид агрегатов основан на аккумуляции тепловой энергии, получаемой при образовании конденсата. Отличаются они экономичностью и высокой производительностью.

Разделение по количеству контуров

Выделяют:

  • Одноконтурные. Такие модели предназначены для обогрева помещений.
  • Двухконтурные. Данный вид котлов необходим для обеспечения дома теплом и горячей водой. Но в таких агрегатах можно встретить несколько вариантов исполнения теплообменников:
  1. Сдвоенный. Данный элемент состоит из первичного и пластинчатого модуля. Первичный модуль – это трубка с ребрами, отвечает за подогрев воды для системы отопления; пластинчатый – это набор пластин, отвечает за воду для ГВС.
  2. Битермический. Такой элемент состоит из двух трубок, вставленных друг в друга. Внутренняя часть выполняет функцию нагрева воды для ГВС, наружная используется для отопления.

Разделение по типу горелки

Выделяют:

  • Одноступенчатая горелка. Такое устройство обычно устанавливается в энергонезависимых настенных газовых котлах с одним контуром. Оно выполняет функцию поддержания температуры теплоносителя.
  • Двухступенчатое устройство. У такого устройства есть два режима работы: 30 и 100% мощности. Расход газа в таких агрегатах сокращается за счет плавного переключения между режимами работы. Устройство работает без остановок. При нагревании воды до требуемых параметров мощность посредством автоматики понижается до 30%.
  • Модуляционное устройство. Мощность в таких устройствах регулируется за счет микропроцессорной электроники от 10 до 100%. Интенсивность процесса горения меняется, в зависимости от параметров отопительной системы.

Также котлы бывают энергонезависимыми. Отдельно отметим данную разновидность котлов. Встречаются только на газовом топливе. Отличаются отсутствием зависимости от электроэнергии. Вместо этого, в таких котлах используется механика, реагирующая на изменение параметров температуры теплоносителя.

Принцип работы

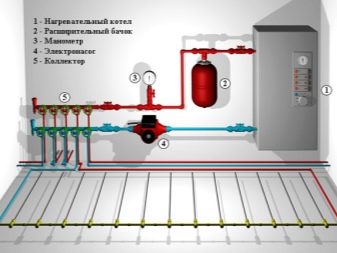

Газовое оборудование является одновременно и источником горячей воды, и приемником остывшего теплоносителя. Нагретый водный поток, выйдя из газового оборудования, циркулирует по системе теплого пола. Его температура постепенно снижается, отдавая тепловую энергию трубам.

После пройденного пути вода возвращается. Одна ее часть идет на подогрев, другая смешивается с новым горячим потоком для получения консистенции с заданными температурными параметрами.

Требования безопасности

Ниже описаны некоторые требования по безопасности использования газового прибора в доме:

  • Для некоторых типов газового оборудования необходимо предусмотреть отдельное помещение.
  • Для помещения с газовым оборудованием необходимо устройство газоанализатора.
  • В помещении котельной не должно быть легковоспламеняющихся предметов.
  • Для размещения котла необходимо некоторое свободное пространство по обе стороны от него.
  • Запрещается самостоятельный ремонт газового оборудования, а также всех дополнительных элементов безопасности.

Для установки навесного газового прибора необходимо предусмотреть противопожарное основание, на которое он будет устанавливаться.

Особенности подключения

Прежде чем выполнить обвязку теплого пола и газового оборудования, необходимо привести в готовность коллектор и саму систему теплого пола. Теплый водяной пол может быть подключен к колонке или другому типу газового оборудования следующими способами.

Коллекторный вариант

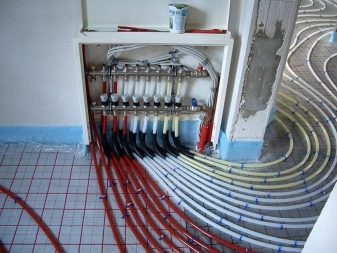

В основе этого способа лежит обвязка котла, распределителей и труб. Расположение коллекторного шкафа должно быть удобным: сюда нужно подвести обратку и подачу. Но сначала необходимо выполнить установку запорной арматуры на коллекторы. Она может иметь в своем составе термометр для визуализации температурного режима.

Нередко бывает необходимо отключить один контур для проведения ремонтных или профилактических работ без остановки системы. Поэтому настоятельно рекомендуется при выборе готового решения основываться на практичности приобретаемого продукта.

Так, например, при покупке готового коллекторного шкафа лучше отдать предпочтение брендовым маркам, в составе которых уже имеются необходимые краны на всех выходах шкафа.

Трубопроводы, краны и коллекторные системы присоединяются друг к другу при помощи фитингов, а коллекторы и трубопровод пола посредством специальных соединителей, в конструкции которых имеются зажимы, втулки и гайки. Если диаметры отверстий не подходят друг к другу, то применяются переходники. В данном примере необходимо соединить обратку и подачу с трубопроводами и вентилями, а коллекторы – с трубами теплого пола. Это один из самых простых способов обвязки теплого пола.

Полноценная система на основе коллекторов

Помимо запорной арматуры, здесь также присутствуют:

  1. Трехходовой клапан.
  2. Воздухоотводчик.
  3. Кран для слива.
  4. Циркуляционный насос.

На практике часто встречается замена запорной арматуры на входе и выходе на термостатические регулируемые краны. С помощью них можно регулировать пропускную способность, благодаря установленным в них термобаллонам. Трехходовой клапан отвечает за смешивание обратки и подачи, что необходимо для понижения температуры воды, циркулирующей по теплому полу, который может быть проложен по деревянным балкам.

Смесительный насос поможет организовать забор водного потока с минимальной температурой, после чего он добавит его в подачу. Для этого насос необходимо установить между трубопроводом и коллектором подачи, а третий выход соединить с обраткой перед трубопроводом отдачи.

Схема со смесительным клапаном

В данном варианте присоединения котла и системы циркуляции вместо смесительного насоса, используется трехходовой смесительный клапан. Для использования этой схемы циркуляция водного потока должна быть хорошей.

Установка этого элемента должна выполняться на выходе обратки из коллектора. Трубы от котельного агрегата присоединяются к коллекторам с одной стороны, а с другой – разветвитель на каждый из коллекторов. К устройству разветвителя сверху присоединяют воздухоотводчик, а снизу размещают сливной кран.

Схема подключения при помощи циркуляционного насоса

В основном используется для подключения к центральному отоплению. Установка его происходит на обратке, чтобы в радиаторах было больше тепла. Однако для уменьшения теплового потока нередко установка такого насоса производится на подаче.

Использование конденсационного котла в системе теплого пола выгодно при холодной обратке.

Преимущества использования газового котла

Среди главных преимуществ можно отметить:

  • Регулировка интенсивности обогрева происходит пользователем.
  • В любое время года пользователь может поддерживать комфортную для него температуру.
  • Быстрый отклик системы на действия пользователя.
  • Экономия ресурсов и денег.
  • Надежность.

Недостатки использования газовых приборов

При выборе отопительной системы стоит помнить о следующем:

  • Энергозависимые газовые котлы в случае сбоя в подаче газа или электроэнергии не смогут выполнить свою основную функцию. Однако данное обстоятельство можно легко переиграть, установив дома источник бесперебойного питания и вовремя внося плату за газ.
  • В случае установки газового котла необходимо предусмотреть заземление.
  • Наличие постоянного источника воды.
  • Согласно нормативной документации, при установке некоторого газового оборудования необходимо обеспечить трехкратный воздухообмен.
  • Для ряда случаев необходимо предусмотреть в помещении окно конкретных размеров, о чем сказано в соответствующей документации, регламентирующей установку и работу газового оборудования.
  • Для нормальной работы газового прибора требуется определенная высота помещения.
  • Весь процесс по подводу газа в дом может занять больше года.

Советы и рекомендации

К выбору отопительной системы необходимо подходить обдуманно и неторопливо. Ниже представлены советы специалистов, которые помогут человеку понять, нужна ли ему отопительная газовая система в доме и на что нужно обратить внимание в случае ее выбора:

  • Выбор газового оборудования. Помимо работ, связанных с обустройством теплого пола, необходимо приобрести газовое оборудование, которое бы позволило использовать теплый пол. Не все газовые котлы наделены такой функцией. Поэтому при покупке стоит обратить внимание на наличие данного функционала.
  • При расположении газового конденсационного котла в подвале в случае выхода из строя оборудования или несанкционированной остановки, возможно образование «ледового катка» в холодное время суток.
  • Отдавать предпочтение стоит брендовым маркам котла, например, Baxi или Navien. Они адаптированы под российский климат и имеют продолжительную гарантию. К тому же данные марки котлов имеют свои положительные моменты, благодаря которым именно они в настоящее время являются наиболее ходовыми для системы отопления загородного дома.
  • После подключения необходимо протестировать систему. Это нужно делать без использования максимальной мощности газового агрегата.
  • Для того чтобы был достигнут максимальный комфорт в использовании теплого пола посредством газового котла, необходимо корректно подобрать напольное покрытие.

Использование блоков бесперебойного питания убережет от проблем со сбоем в электроэнергии.

Наглядное видео о принципах работы теплого пола смотрите далее.
