Особенности установки водяного теплого пола своими руками

Теплые полы, отапливаемые водой – достаточно привлекательное решение. Но если вы хотите установить их самостоятельно, не прибегая к помощи профессионалов и не тратя на их услуги денег, придется основательно изучить тему и узнать все тонкости. Следует знать как принципы подключения, так и методику устройства основания. Укладку так же выполнять придется по специальной технологии.

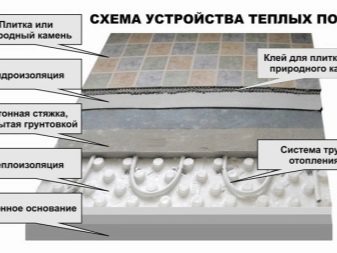

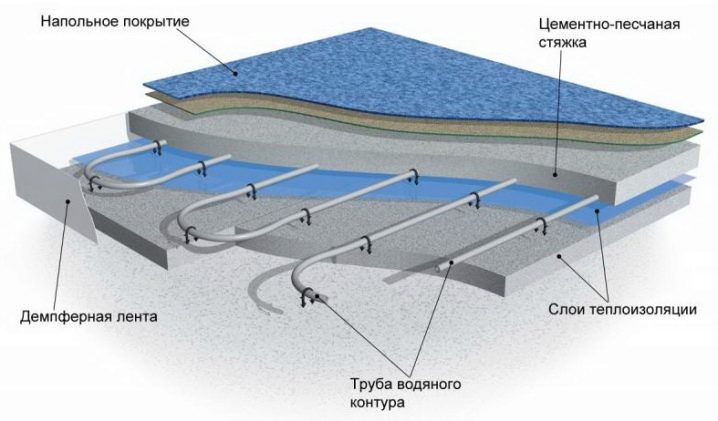

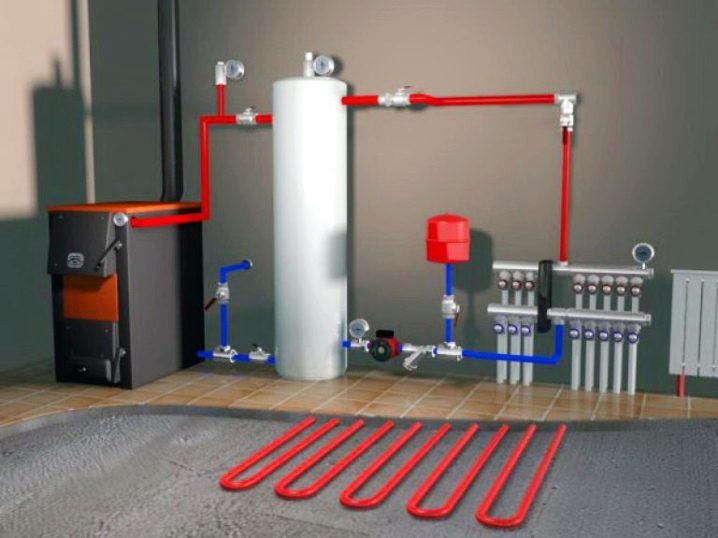

Конструкция

На рынке представлено множество разновидностей теплого водяного пола. Его выпускают десятки ведущих производителей. Но независимо от конкретной марки и модели обязательными составными частями оказываются:

  • котел, нагревающий воду;
  • насос, нагнетающий воду;
  • клапаны шаровые (их ставят на вводе в котел);

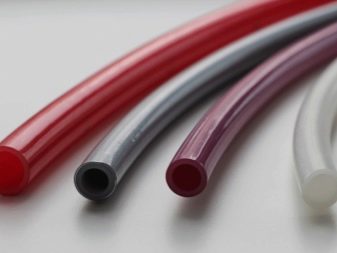

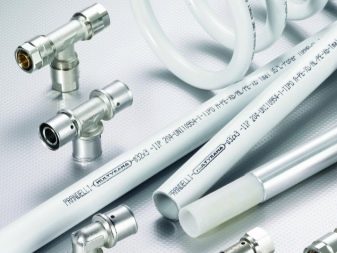

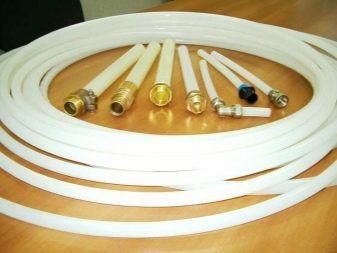

  • трубы;
  • коллекторное устройство, позволяющее настраивать и регулировать разогрев полов по вашему усмотрению;
  • фитинги, посредством которых монтируется основная трасса, начиная от нагревателя, а также присоединяются трубы к коллекторам.

Каждый из этих составных элементов имеет свои характерные особенности. Так, трубы должны быть выполнены из полипропилена с укрепляющим стекловолоконным слоем, иначе велик риск их чрезмерного расширения в горячем состоянии. Полиэтилен имеет меньший уровень теплового расширения. При этом оптимальный диаметр труб составляет от 1,6 до 2 см. Выясните при покупке, выдержат ли они давление 10 бар при прокачке воды, разогретой до 95 градусов.

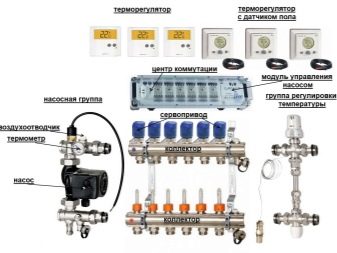

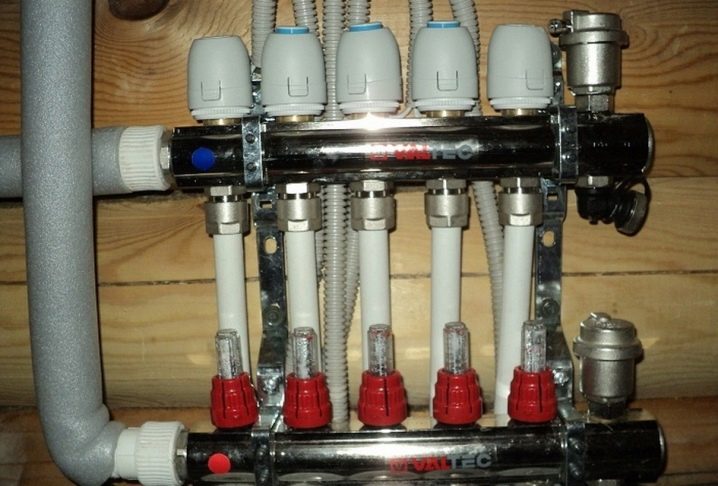

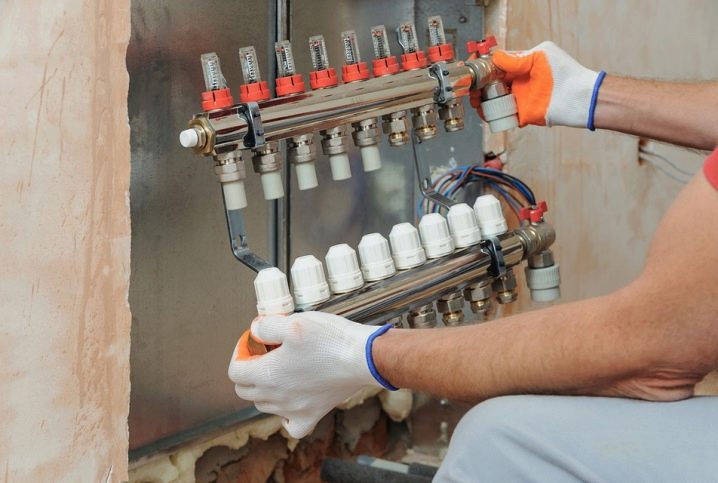

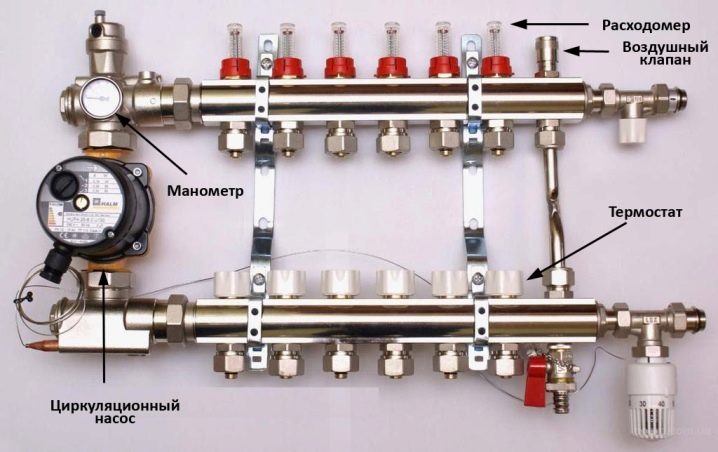

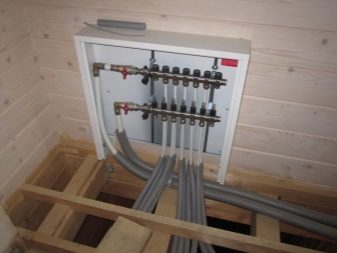

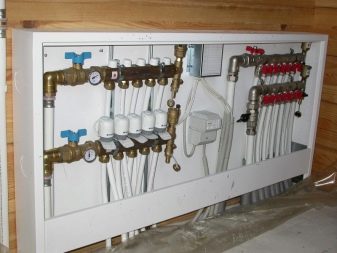

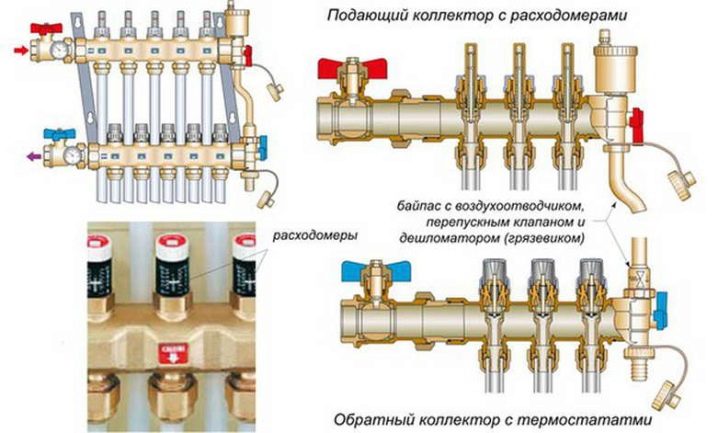

Коллектор, при помощи которого вода поступает в трубопровод, иногда называется разветвителем. Один из таких аппаратов сортирует горячую воду по отопительным контурам, а другой — собирает ее после прохода по всей системе. Оба устройства ставят внутри коллекторного шкафа. Качественное исполнение коллекторной группировки включает также:

  • клапаны;
  • воздухоотводы;
  • устройства, регулирующие затраты воды;
  • агрегаты для ускоренного отлива жидкости в критической ситуации.

Коллектор с отсекающим краном непрактичен, поэтому лучше выбирать варианты, оснащенные регулировочными системами, которые обеспечивают плавное изменение притока теплоносителя в тот или иной контур.

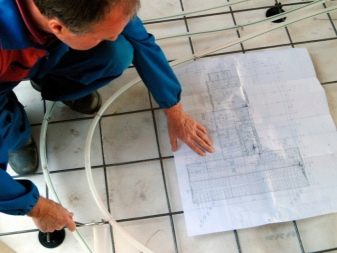

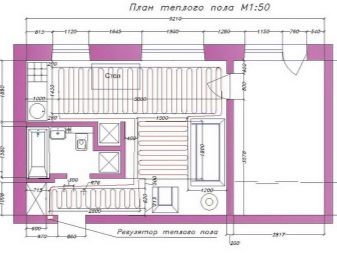

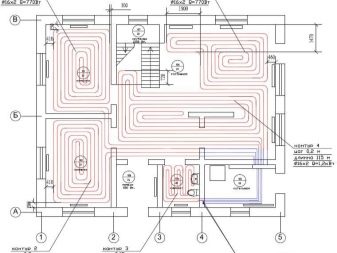

Точная длина и монтажный шаг при установке труб подсчитывается индивидуально для всех помещений (комнат). Никаких единых стандартов тут нет. Если вы не чувствуете себя достаточно подготовленными для самостоятельного расчета при помощи специализированного ПО, воспользуйтесь услугами проектных организаций. Проектировщикам понадобится знать, какова величина помещения, насколько мощный котел будет установлен, из чего сделаны стены в доме (квартире), каковы свойства перекрытий, перегородок. Обязательно учитывается вид напольного покрытия, устройство утеплительного слоя и диаметр труб.

В проекте должно быть указано не только то, какова длина трубы, но и установочный шаг, и рациональный путь укладки. Дополнительно просчитывают тепловые потери, гидравлическое сопротивление (оно должно быть строго одинаковым в каждом контуре). Нежелательно использовать крупные контуры (100 м и длиннее).

Лучше каждый такой делить на несколько более мелких. Все контуры представляют собой строго одну трубу, поэтому стыки и муфты при укладке в стяжку выполнять запрещается. Веранды, мансарды и лоджии обогреваются обособленным от примыкающих к ним комнат вариантом.

Помните, что класть трубы нужно, начиная от наружных стен, а равномерность уменьшения разогрева достигается за счет схемы «змейка».

В помещениях, где есть лишь внутренние стены, конструкция теплого пола должна быть спиральной, направленной от рубежей комнаты к ее середине. При этом выдерживается двойной шаг между любой парой витков.

К сведению: отбирать и покупать коллектор следует только после того, как будет просчитано количество контуров и их характерные особенности. Простейшее решение, оснащенное только одними запорными клапанами, сравнительно дешево, но отсутствие возможностей гибкой регулировки вызовет много неудобств. Другая крайность, которую следует избегать — это дорогостоящий коллектор, оборудованный сервоприводами и предварительными смесителями.

Подобная аппаратура в частном доме или квартире совершенно лишняя, за исключением гигантских коттеджей. Решая, какой котел поставить, ориентируйтесь, прежде всего, на его мощность, которая даже при работе в пиковом расчетном режиме должна располагать резервом минимум 15%.

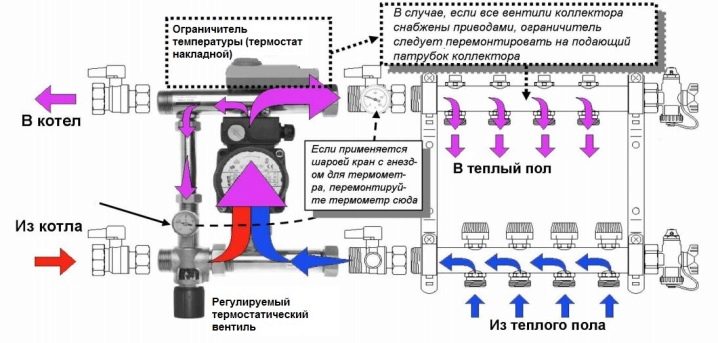

Чтобы обеспечить смешение горячего и холодного теплоносителя, используют термостатические смесители. Они бывают двухходовыми (парные конструкции ставят на подающих и оборотных трубах) и трехходовыми (с добавлением электрического привода, монтируются на выводе котла). Позаботьтесь и о наличии сервопривода, термостата: вложения в эти устройства оправданы тем, что пользоваться системою будет удобнее. Сервоприводы ставятся на гребенках подачи воды.

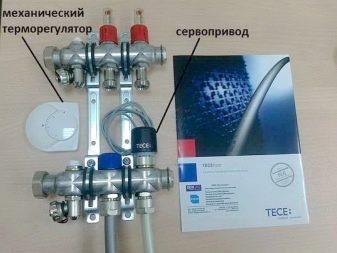

Механические термостаты устроены сравнительно просто и надежны в использовании, поэтому применять их легко даже людям, слабо разбирающимся в технике. Электронные регуляторы немногим сложнее, а при необходимости гибко настраивать параметры работы теплого пола придется закупать программируемый аппарат.

Разобравшись в общих чертах с устройством и конфигурацией нагревающего пол оборудования, посмотрим теперь, как оно работает. Из котла (в редких случаях из полотенцесушителя) вода поступает в трубопровод. Проходя через термостатический клапан, она передает ему известную порцию тепла. При достижении определенной температуры клапан запускает процесс подмешивания воды, берущейся из обратного трубопровода. Для этой цели открывается двухходовой или трехходовой клапан, установленный до циркуляционного насоса (внутри особой перемычки).

Смешавшаяся жидкость, пройдя через циркуляционный насос, касается термостата, который и подает, в конечном счете, команды об открытии и закрытии подачи теплоносителя из обратного контура в основной. Благодаря такой схеме, температура воды выдерживается в заданном диапазоне значений и моментально корректируется при отклонении от него. Потом вода переходит в распределительную гребенку (но только в крупном помещении, где есть необходимость распределять теплоноситель по нескольким контурам и затем перекачивать его в обратном направлении).

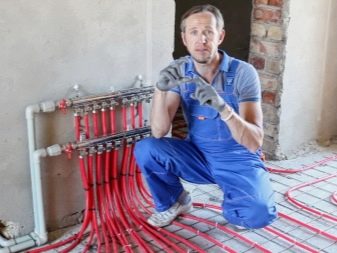

Монтируя теплый пол в нескольких помещениях сразу, ставьте коллектор, регулирующий температуру. Это нужно не только потому, что каждому требуется своя степень нагрева, но и потому, что полностью одинаковая длина контура не может быть выдержана. Особенно полезна регулировка, если одна из комнат внутренняя, а другая имеет наружные стены.

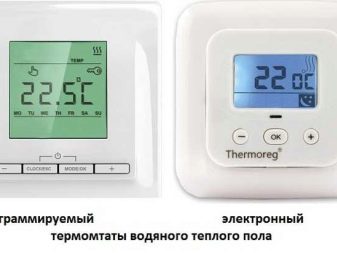

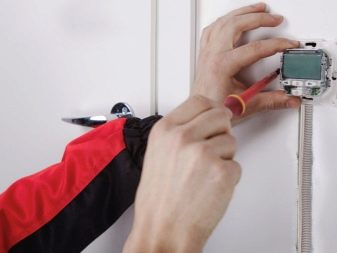

Терморегуляторы могут измерять нагрев воздуха в комнате, либо температуру напольного покрытия. Ориентируйтесь на то, что вам важно и не путайте эти два вида.

Позаботьтесь о наличии в системе отопления байпаса. Он позволит сохранить оборудование в полном порядке, если вдруг подача воды на все контуры одновременно будет остановлена.

Плюсы и минусы

Водяной теплый пол экономичен. Малая температура теплоносителя (не превышающая 50 градусов) позволит уменьшить потребление тока электрическим котлом на 20% (в сравнении с отоплением при помощи радиаторов). Однородный разогрев всей площади жилища с физиологически комфортным распределением температур (22 градуса на самом полу, 18 градусов на уровне лица) тоже можно считать положительной стороной. Скрытое расположение нагревательной системы совершенно исключает ожоги и механические травмы при прямом контакте с ней и теплоносителем, что особенно важно, если в доме есть дети.

Безопасный водяной пол еще и долго служит. Грамотно выполненный монтаж и правильный отбор компонентов позволяет использовать систему 30-40 лет. К сожалению, есть и недостатки. Например, повышенная сложность монтажа (если вы недостаточно разбираетесь в проблеме или не имеете необходимого опыта, обратитесь к профессионалам, либо выберите электрический вариант). Если установка проведена с ошибками, это не только понижает эффективность разогрева, но и повышает риск протечки.

Если по причине монтажных промахов, естественного износа или из-за любой иной проблемы вода начнет протекать, придется разбирать пол, демонтировать нагревательную конструкцию, менять ее полностью или частично и только затем подключать заново. Наконец, в частных жилых домах не получится использовать водяные полы как единственные источники тепла.

Длительный (десятки часов) прогрев недостатком не может считаться: тем более что значительная тепловая инерция позволит полу стабильно нагревать воздух даже при кратковременных перебоях. Будьте готовы, что укладка водяного пола (даже своими руками) окажется существенно дороже, чем монтаж его электрического варианта. Одни материалы в пересчете на 1 кв м могут стоить не менее 1500 руб. Когда привлекается бригада, ей понадобится заплатить не меньше.

Хороший результат достигается при условии, что пол будет поднят не менее чем на 10 см. Затраты связаны и с установкой регулировочных систем, коллекторных шкафов и выпускных воздушных клапанов.

Где используется?

Такая система обогрева в комнате квартиры использоваться может только теоретически. Технические препятствия очень серьезны. Дело в том, что запитать трубопровод готовой горячей водой крайне опасно и попросту запрещено, а специальный подогрев холодной воды дорог и сложен. Кроме того, сколько-нибудь эффективные системы объемны и тяжелы, то есть отнимают немалую часть высоты помещения, оказывая значительную нагрузку на поверхность пола и перекрытий.

В частном деревянном доме тепловые нагрузки на отдельные контуры если и различаются, то несущественно. Потому тщательно подумайте, стоит ли монтировать дорогостоящие, сложные системы автоматического управления в небольшом жилище. Крупный коттедж или дом, где есть неотапливаемые комнаты – другое дело.

Положить водяной пол в каркасном доме вполне возможно, однако его монтаж имеет важное отличие — из-за облегченного до предела фундамента придется отказаться от использования тяжеловесных стяжек из бетона или цементно-песчаных смесей. Правильнее применять сухую полистирольную укладку. Она была специально придумана для каркасных жилищ. Учтите, чтобы тепловой эффект был максимальным, придется подумать и о хорошем утеплении внешних стен, которые обычно делаются тонкими.

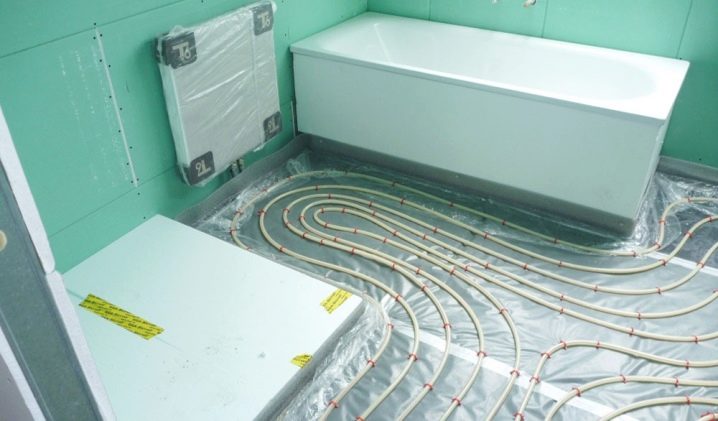

Свою специфику водяная система разогрева полов имеет и в ванной. Если она устанавливается в квартире, рекомендуем получить консультацию в проектной организации, а также сформировать и зарегистрировать официальный проект и получить согласие от соседей. Желательно запитывать контур теплоносителем от полотенцесушителя, а двухходовые клапаны на входе позволят не уменьшить температуру воды ниже и выше по стояку. Независимо от того, требуется ли обогревать ванную комнату в квартире или в частном доме, уделите максимум внимания гидроизоляции. Стоит потратиться на особого рода пленку или еврорубероид.

Заливку основания делают с применением керамзита или мелкой щебенки. Чтобы исключить появление неровностей, обязательно выставляют маяки. Учтите, что по залитым стяжкой покрытиям ванной комнаты нельзя ходить 5- 6 суток. При этом регулярно придется смачивать поверхность, иначе она может растрескаться. Поскольку самостоятельно изготовить цементную смесь (которая не покроется замысловатым узором трещин в ближайшие несколько лет) сможет редкий строитель, лучше приобрести полностью готовый состав в магазине. А экспериментами заняться в другой раз, при продумывании дизайна отапливаемой ванной, к примеру.

Инструменты для работ

В процессе установки водяных теплых полов нужно использовать 18 разных инструментов. Обязательно понадобятся:

  • УШМ;
  • электрическая дрель;
  • шуруповерт;
  • строительный фен.

Из ручных приспособлений потребуются:

  • ножницы;
  • пила обычная;
  • пила по металлу;
  • рабочий нож;
  • молоток;
  • долото;
  • тиски;
  • плоскогубцы;
  • напильник.

Работа с покрытиями проводится при помощи шпателя и малярной кисти. Отмерять необходимые размеры нужно рулеткой и метровой линейкой, но кроме них потребуется еще и шлифующая сетка или наждачная бумага.

Кроме инструментария, понадобятся и материалы:

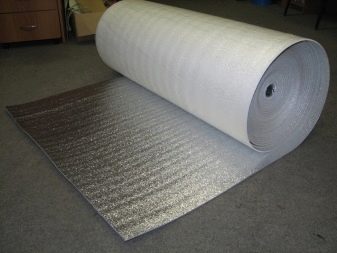

  • для теплоизоляции чаще всего используют фольгированные маты из пенополистирола, либо плиты из того же материала, обработанного посредством экструдирования;
  • демпферная самоклеющаяся лента должна иметь толщину от 0,5 до 1 см. Трубы крепятся при помощи скоб, монтажных планок, поворотных дуг и некоторых других деталей.

Подготовка основания

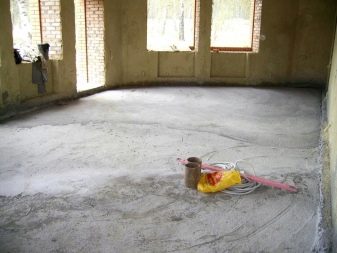

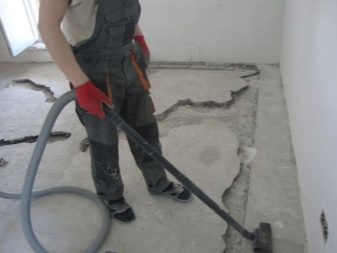

Прежнюю стяжку по технологии необходимо устранить полностью, чтобы обнажилось базовое перекрытие. Сразу выровняйте поверхность перекрытия, если отклонение от горизонтали превышает 1 см. Если после удаления старого покрытия пола остались трещины, сколы и щели, используют цементную, либо гипсовую выравнивающую смесь. Далее, убедившись, что на поверхности не осталось пыли, грязи и строительного мусора, поверх нее кладут слой гидроизоляции.

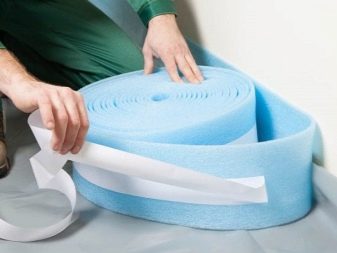

Периметр основания занимает демпферная лента, которая поможет компенсировать тепловое расширение основного покрытия пола при обогреве. Важно учитывать, когда есть сразу несколько контуров, ленту следует класть и в промежутках близких друг к другу контуров.

Чтобы снизить непроизводительную потерю тепла, придется дополнительно утеплять перекрытие. Лишь в редких случаях оно изначально готов в этом смысле. Выбор теплоизоляционного материала определяется такими соображениями:

  • если теплый пол служит только помощником основной отопительной системы, можно ограничиться вспененным полиэтиленом с отражающим слоем фольги;
  • когда квартира расположена над отапливаемыми частями здания, требуется применять экструдированный пенополистирол толщиной 2-5 см, либо не менее прочные заменители;
  • в квартирах, разместившихся над холодным подвалом, требуется более серьезная защита — насыпают керамзит и кладут пенополистирол общим слоем 5 см и более.

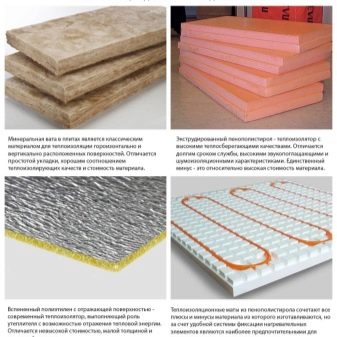

Современные производители предлагают специальные утепляющие материалы для теплых полов. Одна сторона таких утеплителей имеет каналы для монтажа трубопроводов. Рекомендуется использовать минеральную вату, пенополистирол и особые маты. Чтобы укрепить слой стяжки, используют армирующую сетчатую конструкцию, к которой можно прикреплять трубы. Присоединение их обеспечивается пластиковыми стяжками, поэтому нет нужды в крепежных полосах и особых клипсах. Когда основание готово, нет смысла ждать чего-то еще — пора приступать к установке самого оборудования подогрева пола.

Монтаж

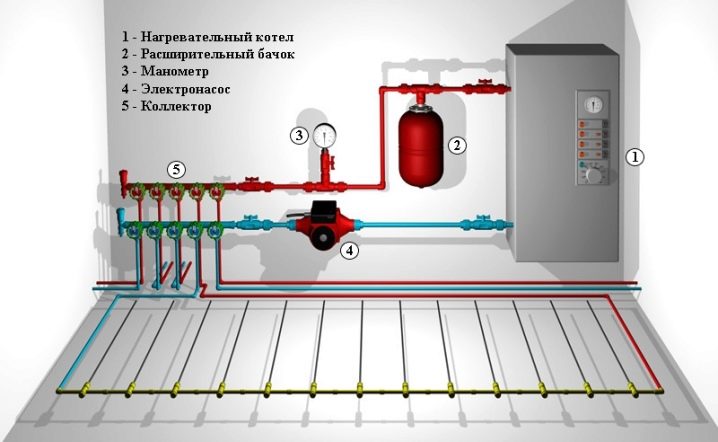

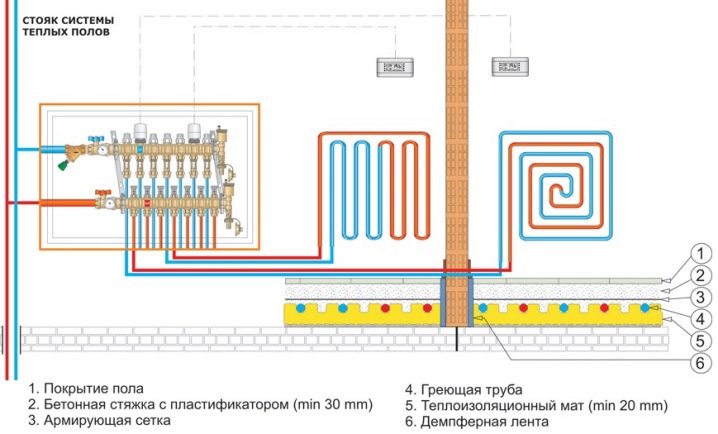

Схема подключения

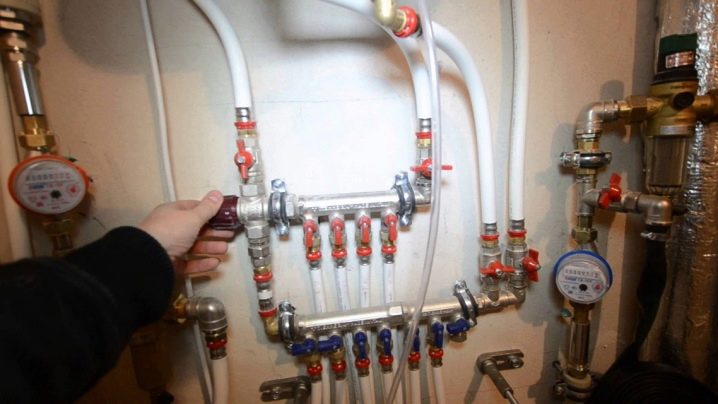

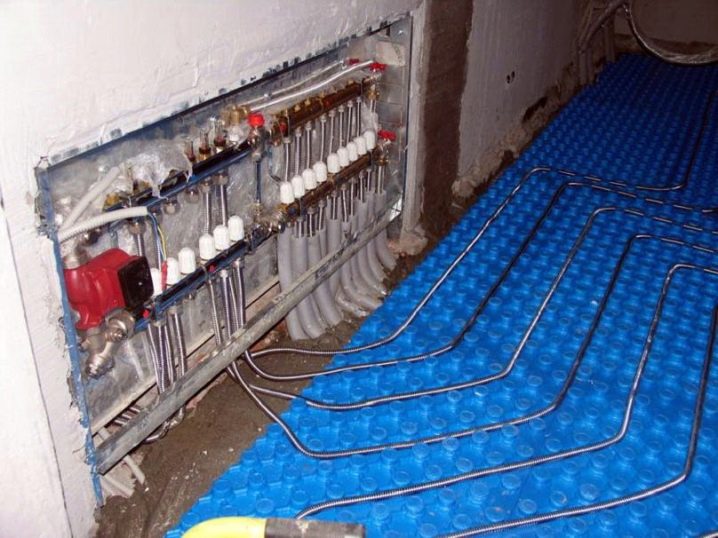

Установка водяного теплого пола всегда начинается с монтажа коллекторного шкафа. Ставят его с таким расчетом, чтобы расстояние до трубопроводов, идущих во все комнаты и из них, было приблизительно равным. Скрыть неприглядно выглядящий шкаф можно, встроив его в стену (несущие стены для этого не годятся). Учтите, что ящик располагают выше теплого пола, в противном случае отвод воздуха окажется заблокирован.

В системе современного образца (за редким исключением) циркуляция обеспечивается насосным оборудованием. Того насоса, который установлен внутри котла, хватает на прокачку воды по площади 150 кв м, даже если здание двухэтажное. Если общая площадь постройки больше, обязательно потребуется ставить дополнительные насосы с расширенными функциями.

Чтобы можно было обслуживать систему отопления, не сливая воду, вход и выход котла оборудуют запорными клапанами. Используя их, вы сможете отсоединить отопитель для ремонта и профилактики в любой удобный момент. При наличии двух и более коллекторных шкафов главную подводящую трассу оснащают разветвителем, сразу за которым встают сужающие переходники.

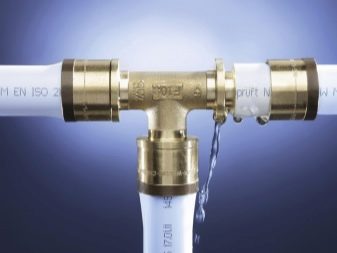

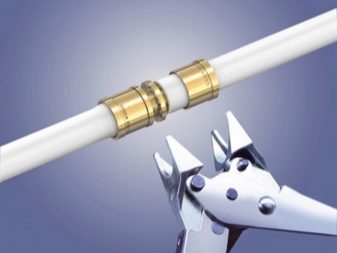

Присоединение труб к коллектору подразумевает использование обжимающих фитингов, либо евроконусных устройств. Если есть необходимость, можно проводить такие трубы через стены, закрывать их со всех сторон утепляющим слоем вспененного полиэтилена. Когда все части уложены, и каждый блок подсоединен на подобающее ему место, систему обязательно тестируют. Подав в трубы воду, в течение 24 часов держат их под давлением 5 или 6 бар (в зависимости от проектного рабочего значения). Если такая проверка не привела к появлению визуально заметных расширений, можно смело приступать к заливке бетонного слоя.

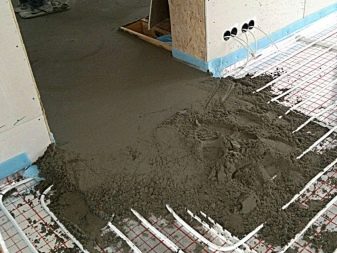

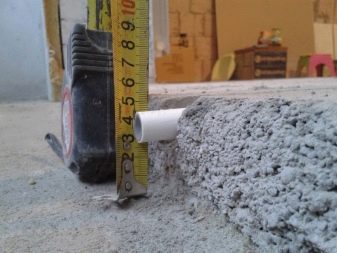

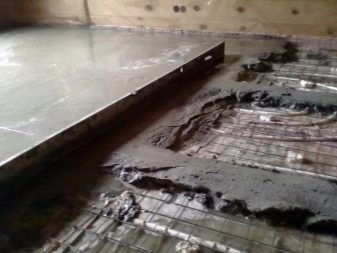

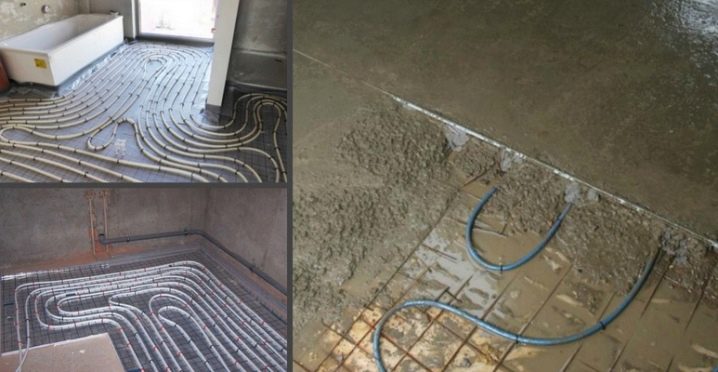

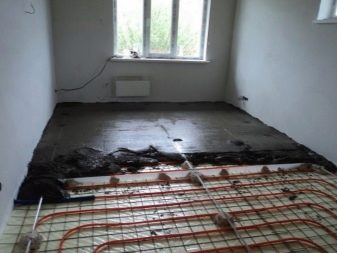

Заливать стяжку допускается только при подаче жидкости под запланированным давлением. Срок высыхания до готовности составляет минимум 4 недели (в идеальных условиях). Если сверху будет уложена плитка, стяжка должна иметь толщину 30-50 мм, а трубы распределяются на расстоянии 100-150 мм друг от друга. Несоблюдение этих правил, даже если подсоединение всех элементов соответствует норме, приведет к неравномерному накалу разных частей поверхности.

Под ламинатом или линолеумом стяжка может быть тоньше. Тогда компенсировать уменьшение крепости ее помогает армирующая сетка. Если теплый пол кладется под ламинат, не надо оборудовать теплоизоляцию, иначе энергоэффективность отопления сократится.

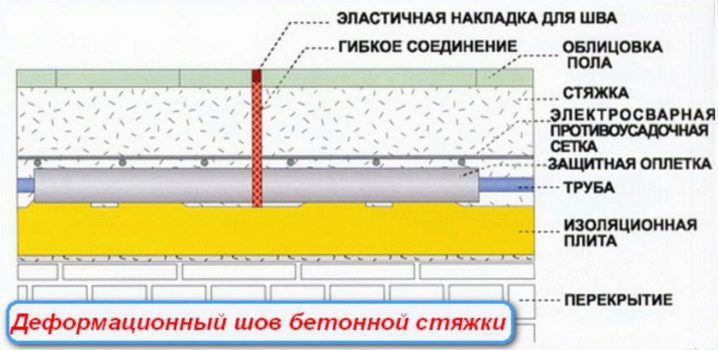

Усадочные швы оборудуются в стяжке обязательно, если:

  • площадь комнаты превышает 30 кв м;
  • есть хотя бы одна стена длиннее 8 м;
  • длина составляет меньше 50 или больше 200% от ширины помещения;
  • конфигурация сложная и причудливая.

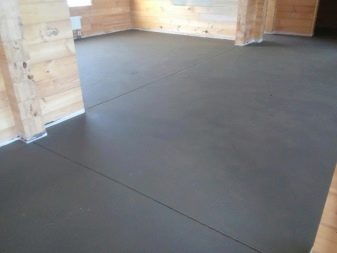

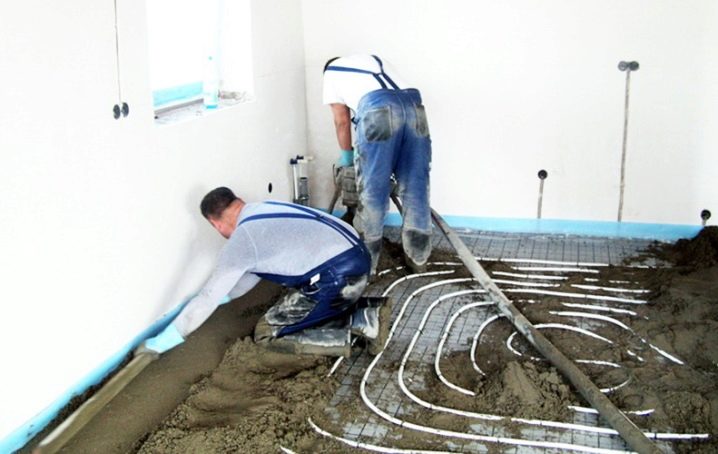

Для оформления стяжек допускается использовать цементно-песчаной смеси на базе портландцемента (минимум М-400, а еще лучше применять М-500). Когда в ход идет готовый бетон, его марка должна быть М-350 и выше. Кроме укладки демпферной ленты, арматурную сетку там, где проходит шов, разделяют. Толщина каждого шва составляет 1 см, а верхнюю долю его обрабатывают герметиком. При прохождении в этих местах труб их следует класть только во внешней гофрированной трубе.

Запуск водяных полов в работу должен происходить при наступлении первых холодов. Учтите, что тепловая инерция напольного покрытия велика, и лишь через несколько дней, когда она будет преодолена, создадутся оптимальные условия.

К батарее (а равно и к имеющейся системе центрального отопления и горячего водоснабжения) теплый пол подключать нельзя! Это не только вызовет санкции контролирующих государственных органов, но и приведет к нарушению нормальной работы коммунальных систем. Обязательно ставьте автономный отопительный котел, который и станет источником горячей воды в системе. Кроме ручной регулировки, управлять теплым полом можно посредством сервопривода и датчика, либо погодной автоматики.

Поскольку в системе должны быть управляющие и регулирующие компоненты, она обязательно подключается к электричеству. Теплые полы в разных помещениях могут управляться одним терморегулятором только при условии, что теплопроводность у напольного покрытия совпадает полностью. Такая схема требует одинаковой или незначительно отличающейся длины контуров. Терморегуляторы можно подсоединять к электросетям напрямую или через посредство УЗО, что гораздо безопаснее.

Для прокладки силовых кабелей используется либо штроба в стене, либо накладываемая дополнительно защищающая гофра.

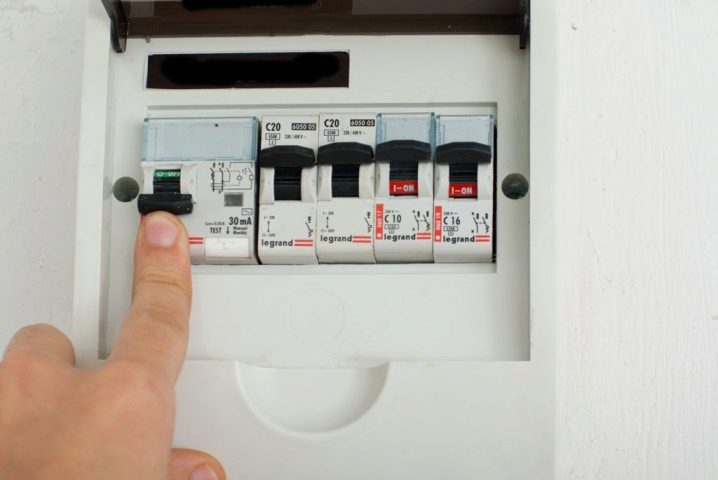

Необходимо учитывать, что в момент первичного соединения автоматы должны быть поставлены в положение «выключено». Внимательно смотрите, какой провод, к какой фазе должен подключаться. Альтернативная схема монтажа (без бетонной стяжки) будет разобрана чуть дальше. Пока только скажем, что основными ее вариантами являются помещение труб в пенополистирольные пазы, либо в пазы из дерева. Настала пора посмотреть, как будут укладываться трубы водяного теплого пола.

Технология укладки

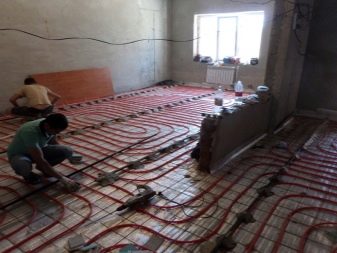

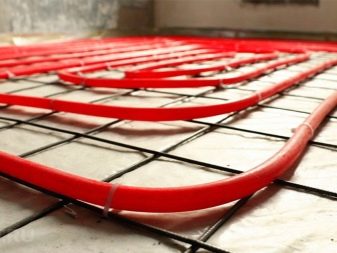

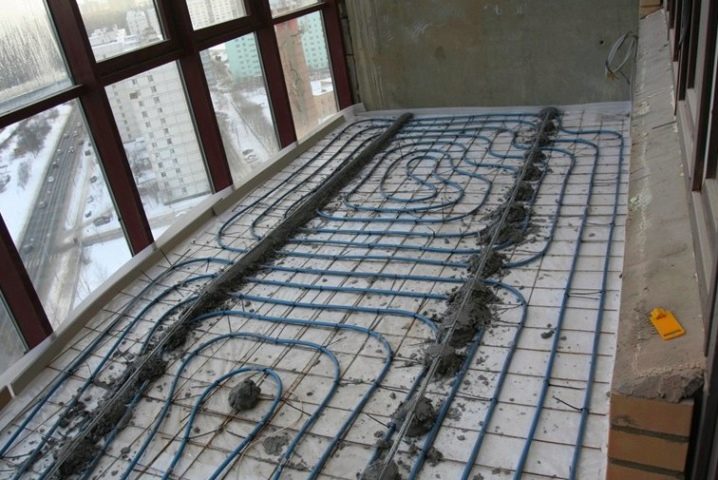

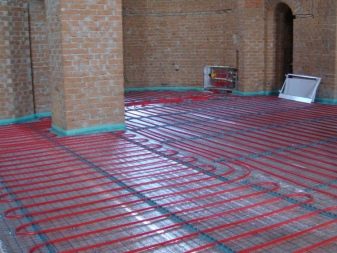

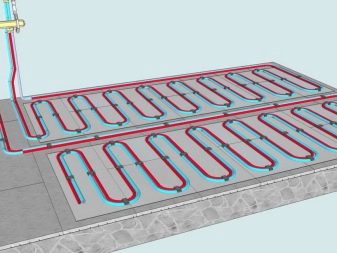

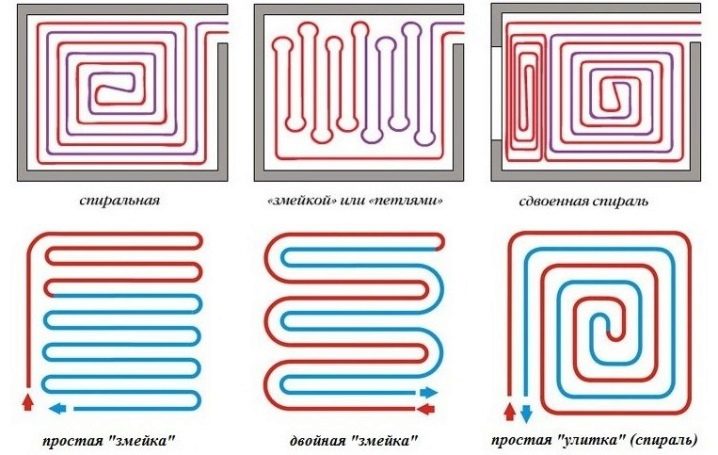

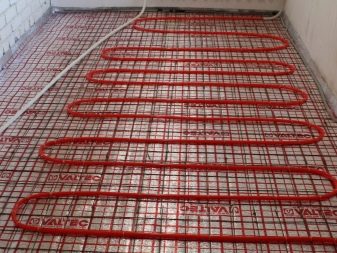

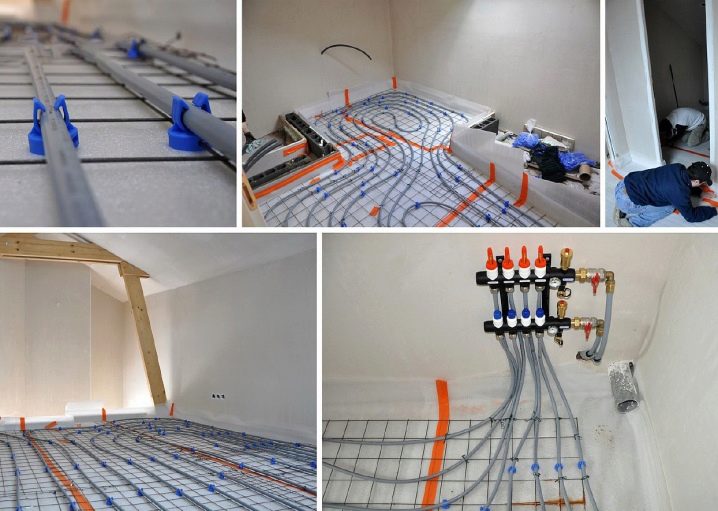

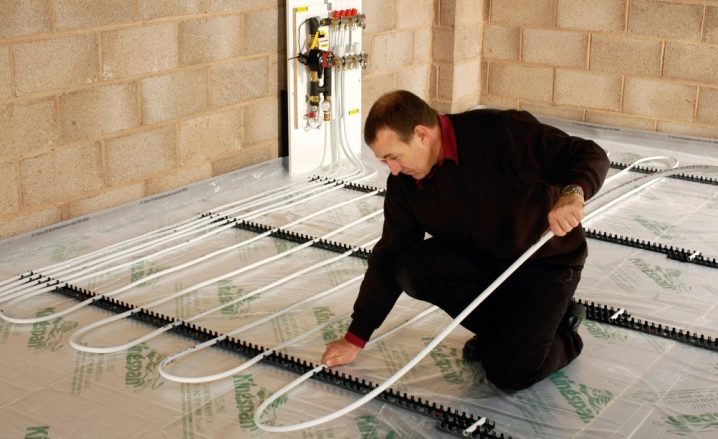

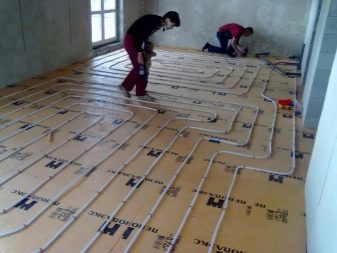

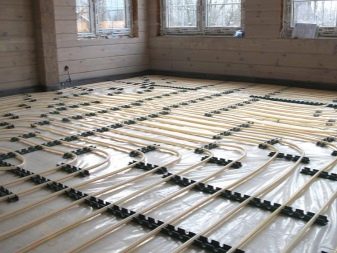

Современная технология установки теплых полов подразумевает укладку труб с удержанием их особыми крепежными профилями. Сами профили крепятся к основанию дюбелями или шурупами. Преимуществом такого решения оказывается то, что профиль на производстве снабжают фиксаторами. Вам не нужно тщательно замерять шаг от одного витка до другого и проводить его тщательный расчет. Более простой вариант — крепления на пластиковые стяжки, прижимаемые к армирующей конструкции.

Однако простота такой схемы требует исключить лишнее усилие при стягивании. Следите, чтобы петля оказывалась свободна. Бухту трубы аккуратно разматывают, причем не сразу, а непосредственно в процессе работы. Инструкция производителя всегда предписывает, чтобы изгиб шел аккуратно b по наименьшему возможному радиусу. При использовании конструкций из полиэтилена он составляет чаще всего 5 диаметров трубы. Не пережимайте изделие, если на нем возникла белесая полоса, так как это означает появление залома, который впоследствии легко прорвется и приведет к затоплению.

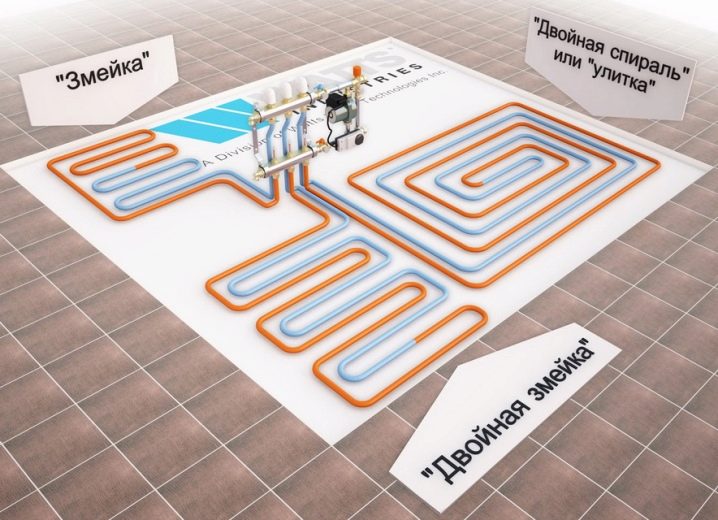

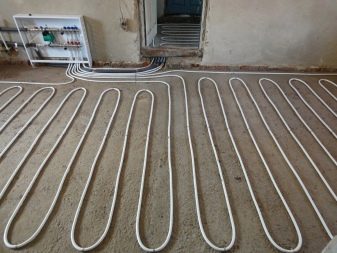

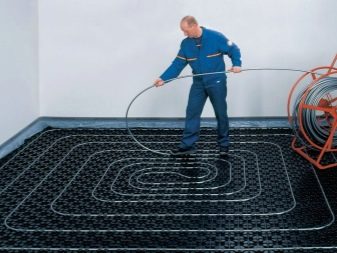

Установка по схеме «улитка», либо «спираль» рекомендована для крупных помещений, и делает прогрев равномернее. Классическая «змейка» лучше всего проявляет себя в маленьких комнатах, а если требуется подать тепло на напольное покрытие в помещении средней площади, целесообразно предпочесть «двойную змейку», в которой горячая и обратная трубы направлены параллельно.

Какие бы способы не были выбраны, старайтесь сократить количество стыков между трубами, а также число их поворотов. Подобные участки, несмотря на все совершенство современной техники и тщательное исполнение профессионалами, резко увеличивают угрозу протечки. В идеале соединения должны делаться лишь на входе в котел и на выводе из него.

Категорически недопустимы стыковки на изгибах и разворотах. Крепя проложенные трубы к стяжке, ставьте удерживающие элементы на каждом метре.

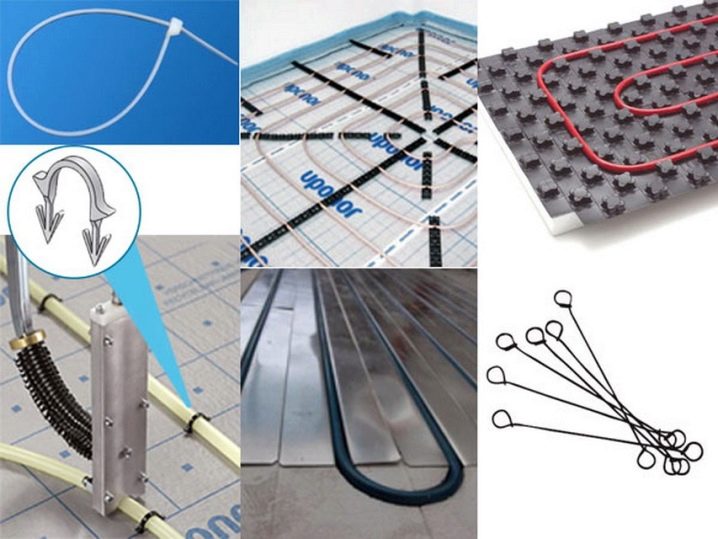

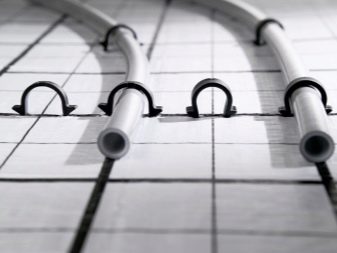

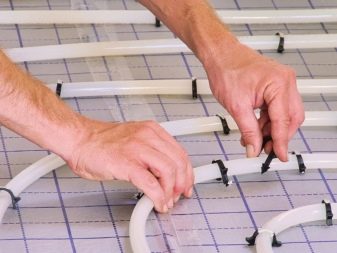

Для присоединения труб, кроме перечисленных выше вариантов, есть еще такие приспособления:

  • притягивающий хомут из полиамида (2 шт на метр);
  • проволока стальная (аналогичный расход);
  • степлер и 2 фиксатора на метр;
  • траки фиксирующие, или планки на основе ПВХ;
  • полистирольные маты;

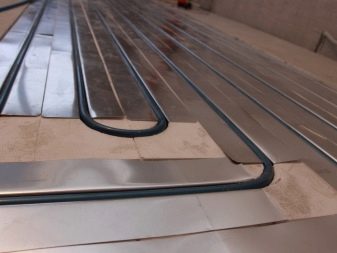

  • алюминиевые распределяющие пластины.

Правила работы указывают, что независимо от способа удержания труб, их фиксация обеспечивается сетками с квадратной ячейкой 15х15 мм, диаметр проволоки максимум 0,5 см. Введя в систему современные автоматические устройства, можно сделать управление потоком воды, идущим по трубам, не только независимым от человеческого фактора, но и дистанционным.

Окончательный выбор варианта укладки должен происходить с учетом частных свойств помещений и функциональности их отдельных частей. Система «змейка» призвана подавать воду первоначально в холодную область, а только затем на всем остальном протяжении пола, к примеру.

Когда стяжка под ламинатом или линолеумом делается тоньше обычных показателей, непосредственно под ней над контуром отопительных труб кладется дополнительная усиливающая сетка.

Как правильно сделать без бетонной стяжки?

Долгое ожидание (примерно месяц или даже больше, если погодные условия неблагоприятны) устраивает далеко не всех. Вместо бетонной стяжки можно использовать настильное покрытие. Когда вы уложите трубы, надо будет сформировать подложку для финишного пола. Если наверху будет ламинат, используют картон и вспененный полиэтилен. Заливка под плитку тоже не обязательна. Под нее, как и под линолеум, готовят особую конструкцию на базе цементно-стружечных плит.

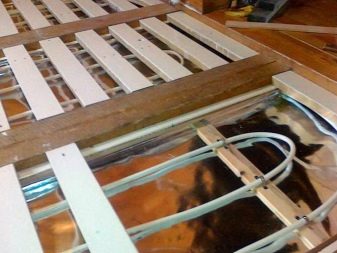

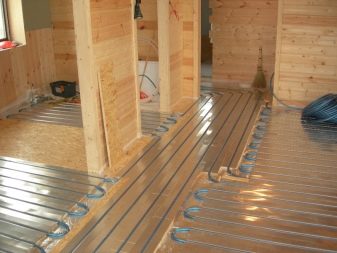

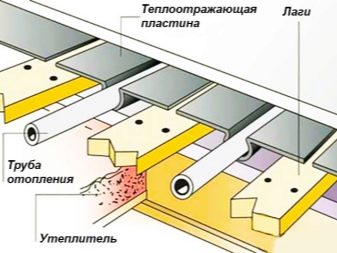

Теплый водяной пол на покрытие из дерева монтируется с использованием распределяющих пластин из алюминия. Предварительно готовят доски, в которых формируются необходимые пазы. Сделать своими руками максимально ровную поверхность в ванной комнате можно, если над трубами настелить древесно-стружечные плиты, фанеру или гипсоволоконные листы. Всегда тщательно проверяйте, соответствуют ли эти материалы санитарным нормативам.

Подключить теплый водяной пол без стяжки можно, положив трубы, как между лагами, так и на поверхности чернового пола. Модульная вариация (деревянные блоки с фрезерованными пазами) может быть заменена реечной, при которой фанерный лист покрывают рейками. Интервалы между ними служат для монтажа труб. Укладка между лагами обязательно требует использовать гидроизоляцию, утеплитель, отражательные пластины с отверстиями для прохода труб, сами трубы, лист фанеры и завершающее покрытие.

Наложение на настил так же подразумевает размещение утеплителя в разрывы лагов поверх гидроизоляции, а выше кладется фанера или черновые доски. Нюанс: обточите доски, чтобы появились каналы для прокладки труб. Отражательный слой делается из фольги, присоединяемой к доскам с использованием скоб. Трубы в каналах удерживаются поставленными сверху узкими пластинами из металла, сами пластины тоже прикрепляются к доскам.

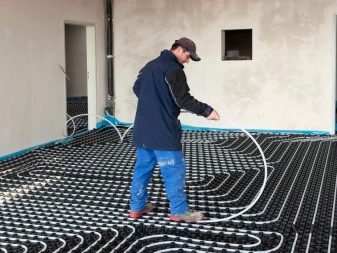

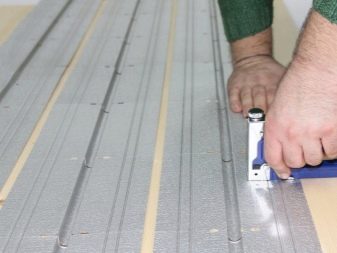

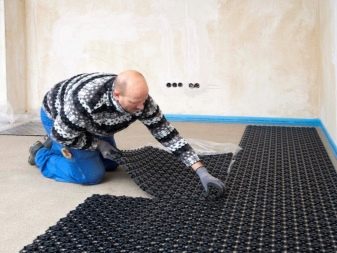

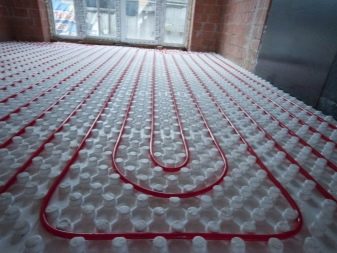

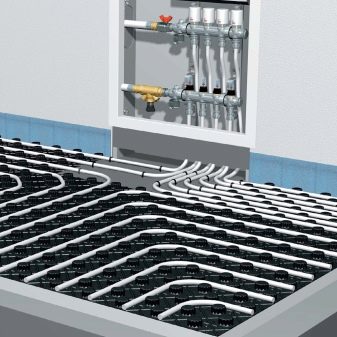

Вместо досок можно применить маты из полистирола стандартных габаритов 1х0,5 м, присоединяемые друг к другу креплением формата «замок».

Всегда (независимо от способа укладки пола с подогревом) сохраняйте интервал до стены 0,1 м, так как он позволит погасить в значительной мере эффект теплового расширения материалов пола. Над настилом или лагами помещают гидрофобное покрытие. Только после этого наступает очередь формирования чистового пола.

Кроме двух описанных вариантов формирования обогреваемого пола без стяжки, допускается использовать подложку из пенопласта или дерева, ДСП. Легкие, относительно тонкие полы стоят дороже и не слишком прочны, но именно их рекомендуют применять:

  • при необходимости настилать новое покрытие над старым без демонтажа;
  • если высота жилища ограничена;
  • если скорость установки для вас критически важна;
  • при невозможности наладить доставку бетона должным образом;
  • если перекрытие пола деревянное;
  • если сооружение высоко, и нагрузка не может быть превышена.

Кроме облегчения конструкции, система теплого пола без стяжки имеет и еще одно неоспоримое преимущество — ее легче ремонтировать. Даже самые хорошие трубы, уложенные правильно и эксплуатируемые осторожно, могут внезапно лопнуть. Если вы хотите все-таки использовать полноценную стяжку, но не ждать 28 дней полного высыхания, стоит применить полусухие смеси. Специальные добавки в них позволяют сократить необходимое количество воды, однако стоимость подобных стройматериалов выше, чем в более простом варианте.

Учитывайте, что монтаж теплых полов без стяжки допустим лишь при условии, что перепады уровня пола составляют 0,2 см на каждые 2 кв м поверхности. Если она менее ровная, стягивающий слой, пусть и самый тонкий, создавать все равно необходимо.

Возможные ошибки

Даже опытные домашние мастера, впервые берущиеся за установку теплого пола, могут допустить серьезные ошибки. Зачастую высохшая бетонная стяжка покрывается сеткой трещин. Причины такого дефекта разнообразны. Избежать его появления можно, если:

  • позаботиться об оптимальной плотности утеплителя;
  • сделать качественно усадочные швы;
  • не завышать рекомендуемую толщину стяжки;
  • не пытаться высушить ее чрезмерно быстро, ускорить нормальный процесс затвердевания;
  • основательно уплотнить раствор и строго соблюсти пропорции при его формировании;
  • добавить пластификаторы согласно рецептуре.

Минимальная плотность утеплителя составляет 35 кг на куб м. Предотвратить чрезмерно скорое высыхание бетона поможет накрытие его пленкой из полиэтилена.

Исключить монтажные ошибки на 95% (кроме вызванных невнимательностью, спешкой и производственным браком) поможет составление эскизных проектов. Продумав выполнение системы, «увидев» ее на листе бумаги, можно обнаружить недочеты заблаговременно и избежать их проявления. Лучше пометьте на эскизе участки размещения мебели и другие места, где почему-либо контур с теплоносителем не должен пройти.

Вся площадь, которая должна быть согрета, делится на участки по 15 кв м каждый. На любом участке шаг установки трубопровода составляет 10 см. Распространенная ошибка состоит в том, что не люди думают вовремя, у какой стены лучше установить коллектор или же чрезмерно приближают его к одним контурам отопления, отдаляя от других. Правильно выбирайте источник тепла, который подключается к теплому полу.

Комфортная жизнь обеспечивается при температуре теплоносителя от 40 до 45 градусов, которая позволяет прогреть пол до 26-30 градусов. Такой нагрев обеспечивают конденсационные котлы, в то время как другие нагревательные приборы не способны подогреть воду меньше, чем до 60 градусов.

Не кладите никогда теплоизоляционный слой поверх теплого пола и не используйте в помещении ковры, потому как эти решения только ухудшат качество обогрева. Помните, что полистирольная теплоизоляция — плотная, и она не способна скорректировать неровности черновой стяжки, поэтому с первых шагов нужно сделать все максимально точно. Что касается толщины полистирола, вопреки рекомендациям большинства изготовителей, не требуется выдерживать 10 см (как правило, даже на первых этажах хватает 8 см).

Поверх слоя теплоизоляции следует не просто укладывать отражающую пленку (это ошибка), а она должна быть разложена ровно и заведена за полистирол по краям. Сам же нижний материал следует плотнее прижимать к стенам через демпферную ленту. Не соединяйте детали скотчем, так как они предназначен для совсем других целей. Это может нанести вред здоровью.

Правильнее смазать края блоков клеем. Еще один промах, часто встречающийся в работе непрофессионалов и «шабашников» – разный отступ труб от стен. Настоящие мастера делают его не менее 100 мм и единообразным во всех помещениях.

Если необходимо не просто положить трубы, но и организовать поворот трубопровода, требуется обязательно сгибать металлопластиковую конструкцию вручную (а не при помощи пружин и иных подсобных инструментов). Учтите, что армирующая сетка не должна касаться поверхности труб, так как это считается грубой ошибкой. Подвергающиеся тепловому сжатию и расширению контуры будут постоянно толкать сеть, и она скоро окажется деформирована и выйдет из строя.

Советы профессионалов

По мнению специалистов, в самых холодных частях помещения нужно уплотнять шаг укладки «змейки» до 0,1 м. Прежде всего так поступают, укладывая теплый пол вблизи наружных стен. Не пытайтесь обогреть одним контуром более 40 кв м пола. Также стоит организовывать обособленные контуры для соседних комнат с различающимся температурным режимом. Монтаж металлопластиковых труб под стяжку предпочтительнее, чем установка трубопровода из других материалов. Температура теплоносителя должна повышаться планомерно с выходом на требуемый вам уровень через 70-72 часа после подключения.

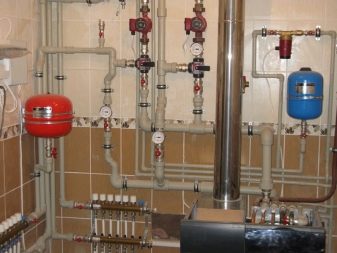

Лучшая точка установки насоса — обратная труба, находящаяся сразу перед котлом. Чаще всего расширяющие баки монтируют в самом высоком отрезке схемы, однако мембранные закрытые системы могут выполняться и любым иным способом. Если вы запитываете газовый котел от магистрального трубопровода, а не от баллонов, следует получить санкцию местных властей. К работе должен привлекаться только специально обученный персонал, работающий в лицензированных организациях.

Петли из единой трубы сечением 1,6, 1,7 или 2 см отличаются минимальным риском возникновения протечек на стыках.

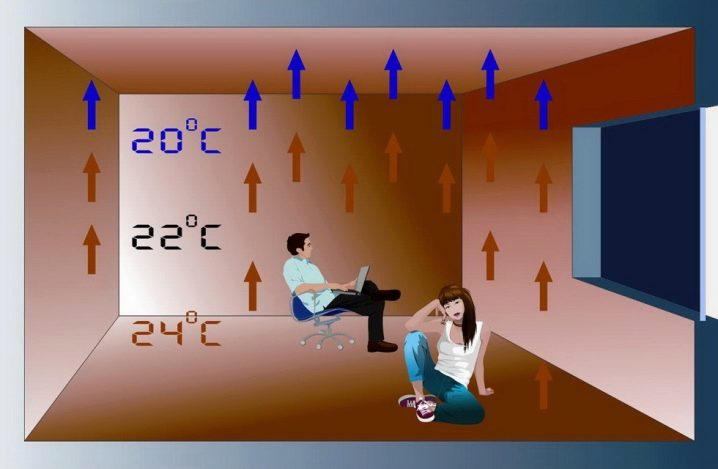

Средняя температура полов жилых помещений составляет по действующим нормативам 26 градусов, а в тех местах, где люди бывают периодически, и требуется особый тепловой режим, она составляет 31 градус. Наивысшая допустимая разница нагрева отдельных частей пола и покрытий в разных комнатах составляет 10 градусов.

Чтобы тепловая отдача была оптимальной и не вынуждала усиливать работу системы сверх меры, необходимо тщательно ровнять пол.

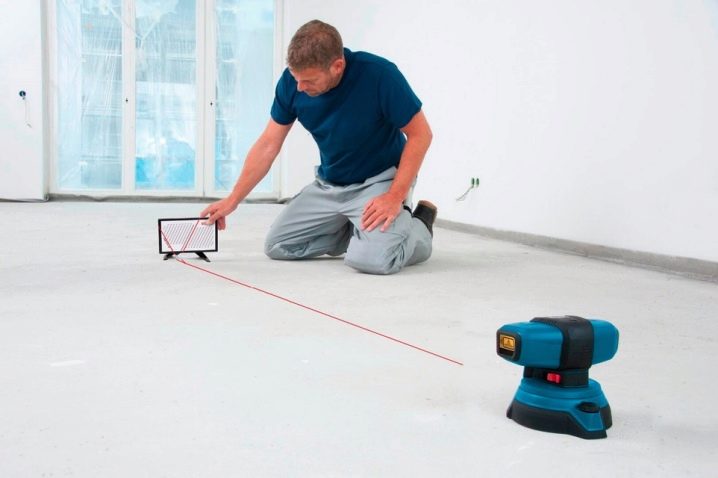

Недопустимы отклонения от плоскости более чем на 5 мм. Их наличие приводит к переполнению контуров воздухом и нестабильной, неэффективной работе отопления. Функции паро- и гидроизоляции часто выполняет полиэтиленовая пленка, и ее минимальная толщина составляет 0,02 см, иначе не получится гарантировать полноценную защиту утеплителя от сырости.

Укладка пленки должна вестись внахлест до 100 мм, а ее границы удерживает липкая лента, которой прикрывают места пересечения пола и стен. Когда уложены все нижние слои и установлены даже сами трубы, нужно проводить их опрессовку по-разному в зависимости от материала. Так, металлопластиковые конструкции должны подвергаться внутреннему давлению 6 бар на протяжении 24 часов. Перед этим контуры заполняют на 100% водой, до конца выпускают воздух через краны для слива.

Есть другой вариант: залив теплоноситель, доводят его температуру до 80 градусов, выдерживают так на протяжении 30 минут, после чего, сохраняя опрессовочное давление, кладут бетонную стяжку.

Если трубопровод сделан из сшитого полиэтилена, снизив давление, нужно будет добавить воды, а затем через 30 минут повторить проверку. Потом ждут 90 минут, восстанавливают прежнее давление и оставляют отопительные контуры в покое на 24 часа. К концу этой паузы падение давления должно составить максимум 1,5 бар.

После монтажа и проверки всех деталей трубопровода и дополнительных компонентов сфотографируйте их расположение и составьте описание с привязкой к ориентирам. Впоследствии, если понадобится делать ремонт теплого пола, подобная информация значительно упростит и ускорит работу.

Когда нужно обогреть совсем небольшую площадь (зону вокруг дивана, кресла, стола и иной мебели, к примеру), предпочтительны гибкие рулоны со встроенными трубками из пластика. Технология допускает отрез нужной части рулона, его сгибание под любым углом — главное, чтобы каналы для прохода жидкости остались целы.

Соблюдение этих моментов позволит добиться полного успеха в монтаже теплого пола и наслаждаться его стабильной работой на протяжении нескольких десятилетий.

О том, как сделать водяной тёплый пол своими руками, смотрите в следующем видео.
