Особенности матов для теплого водяного пола
Стремление жить в уютном и теплом доме с древних времен заставляло людей искать все новые и новые технологии строительства и утепления, изобретать системы отопления и теплоизоляции. Современный уровень комфорта достиг высот, о которых раньше можно было только мечтать. Особый уют и атмосферу защищенности в холодную пору создают теплые полы. Этот вид отопления очень популярен. Рынок предлагает огромный ассортимент различных систем и дополнительных материалов, обладающих нужными техническими характеристиками и удобством монтажа.
Технологии обустройства таких систем таковы, что без привлечения специалистов вполне можно смонтировать теплый пол в квартире или в доме своими силами.
Предназначение
Система теплого пола – это многослойный «пирог. » По виду нагревательных элементов он разделяется на электрические и водяные, а в последнее время на рынке появился и новый вид – инфракрасный теплый пол. Укладка нагревательного элемента во всех случаях производится на теплоизоляционную подложку или специальный мат, использование которого делает работу всей системы эффективной и экономичной.
Маты выполняют сразу несколько важных функций:
- Специальная рельефная конструкция и нанесенная разметка облегчает правильную раскладку нагревательных элементов и их надежную фиксацию в заданном положении.
- Многие виды таких матов обладают звукоизолирующими свойствами. Уровень шумопоглощения составляет 23 Дб для слоя в 2 см.
- Выпускаются маты и с пленочным гидроизоляционными прослойками, которые предотвращают затопление нижних этажей при протечках.
- Основная функция – теплоизоляция. Маты направляют потоки тепла вверх, предотвращая значительные теплопотери и снижая затраты энергии, а следовательно, и финансов.
- Теплоотражающая функция – обеспечивает перенаправление потоков тепла вверх к поверхности финишного покрытия.
- Маты выдерживают значительные нагрузки, в том числе и динамические (при ходьбе жильцов по полу), тяжесть стяжки и нагревательного контура с горячей водой, массу финишного покрытия.
- Производятся плиты с фиксаторами для труб отопления, специальными замками для быстрого соединения плит.
Достоинства и особые свойства матов:
- Соответствуют нормам пожаробезопасности, при возгорании они самозатухают.
- Абсолютная нетоксичность и экологичность.
- Прекрасная упругость, сохраняют форму в течение всего срока эксплуатации.
- Устойчивость к температурным скачкам при включении и выключении теплого пола (от +180 до -180 градусов).
- Химическая инертность, устойчивость к воздействию бактерий, гниению, окислению.
- Не впитывают воду и не разбухают при погружении в нее.
- Недоступность горячих элементов для жильцов, детей.
- Экономичность в процессе эксплуатации.
Чтобы выдерживать все эти нагрузки и стабильно сохранять форму, маты должны иметь определенную плотность материала – не менее 35 кг/м3.
Виды и особенности
Рулонные фольгированные подложки делаются из пенофола (разновидность пенопласта) или пенополиэтилена со слоем фольги и разметкой на одной стороне. Полотно свернуто в рулоны. Они очень легкие и удобные в транспортировке. Монтируются также очень легко – просто раскатываются фольгой вверх. На стыках проклеиваются специальной лентой.
К недостаткам этого материала можно отнести необходимость укладки специальной металлической сетки для крепления нагревательных элементов с помощью хомутов или клипс. Рулонный теплоизолятор подходит для систем теплых полов, которые выполняют функцию дополнительного отопления или создания отдельных зон комфорта в квартире, если ниже этажом находится отапливаемое помещение.
На первых этажах и в частных домах, где под полом находится грунт или подвал, фольгированная подложка не подходит, она не сможет в таких условиях эффективно сохранять тепло.
Фольгированные матовые плиты из минеральной ваты, пенополистирольные, из базальта, вспененного полиэтилена имеют толщину от 2-10 мм для пенофола до 20-100 мм для базальта.
Теплоизолирующие маты с пленкой изготавливаются из пенополистирола большой плотности и покрываются с одной стороны фольгой и слоем полимерной пленки. Пленка защищает фольгу от агрессивной среды бетона стяжки. Разметка на пленке облегчает размещение трубопровода. Возможно крепление трубок с помощью скоб.
Более теплые и плотные, чем фольгированные, они рекомендованы к использованию в системах, где теплые полы выполняют роль основного отопления. Монтаж становится легким благодаря креплению на ламели.
Пенопластовые пластины изготавливают различной толщины, иногда с системой шип-паз. Если такого крепления нет, плиты сажают на клей встык друг к другу. Плиты из термопласта имеют вспененную структуру и обладают большими показателями теплоизоляции. Могут иметь специальные пазы под трубы.
Минеральная вата также является давним и распространенным теплоизолятором, но на толстом слое отсутствует отражающая пленка и разметка.
Профильные маты из полистирола снабжены специальными рельефными выступами на поверхности (так называемыми бобышками). Бобышки, получаемые методом гидропеллентной штамповки, расположены рядами по всей поверхности. Расстояние между ними таково, чтобы стандартная трубка нагревательного контура четко легла и зафиксировалась на полотне мата.
Это обеспечивает полную фиксацию и облегчает размещение стандартного трубопровода с трубками диаметром 14-20 мм согласно выбранной схеме раскладки.
Толщина таких плит составляет 35 мм. Бобышки бывают различной конфигурации: кубической, цилиндрической, фигурной и высотой 20-25 см. Плиты снабжены замками, надежно скрепляющими полотна между собой без щелей в единое полотно. Такие маты могут быть также ламинированными для лучшей пароизоляции. Технические характеристики:
- Плотность материала – 40 кг/м3, обладает высокой прочностью.
- Теплопроводность – 0, 037 – 0,052 Вт/м х К, обеспечивает надежную теплоизоляцию.
- Шумопоглощение – 23 ДБ при 20 мм толщины.
- Размеры матов – 0,8 х 0, 6 м или 1х1 м.
Стоимость данного вида теплоизоляции выше, чем гладких матов, но удобство в работе, технические и эксплуатационные показатели делают их популярными комплектующими теплого пола.
Как выбрать?
При выборе матов необходимо удостовериться в подлинности представленного материала, так как рынок насыщен разнообразными подделками, а при строгих требованиях к свойствам и функциям теплоизоляторов ошибка в данном вопросе будет стоить очень дорого. Чтобы избежать подобных проблем, нужно проверить наличие документов на товар, сертификатов соответствия и гарантийных талонов.
Если перед покупателем стоит выбор плит без ламинирующего слоя и с ним, то, безусловно, предпочтение желательно отдать ламинированным полотнам. Толщина теплоизоляционных плит учитывает толщину слоя стяжки и декоративного покрытия.
В некоторых помещениях уже есть теплоизоляция, тогда нужно взять материал потоньше. В теплых комнатах возможно использование матов без теплоизоляционных свойств, но снабженных бобышками для четкой фиксации греющего контура.
Преимущества и недостатки
Отличия конструкций различных теплоизоляционных материалов определяют различные факторы – особенности зданий и помещений, диаметр труб.
Рулонный материал, например, не рекомендован к применению на цокольных уровнях, полах по грунту в частных домах, так как его коэффициент теплопроводности довольно высок. Также у них низкие гидроизоляционные свойства.
Листовые толстые плиты и фольгированные блоки из пенополистирола являются прекрасными гидроизоляторами и обеспечивают максимальные значения передачи тепла поверхности финишного покрытия.
Профильные полистирольные маты большой плотности способны выдерживать все необходимые нагрузки с запасом прочности. Теплые плиты лидируют в обустройстве теплых полов в качестве основного отопителя. Рулонные полотна подходят для использования для дополнительного отопления.
Обзор производителей и отзывы
Флагманом в области энергосберегающих материалов заслуженно считается компания Knauf. Инженеры этого бренда создают уникальные по своим свойствам и характеристикам маты для теплых полов. Широко используются в строительстве и пользуются огромной популярностью маты «Knauf Therm» из пенополистирола, они качественные и доступные по цене. Данный материал обладает следующими преимуществами:
- Рельефная структура со специальными бобышками с обратным уклоном четко фиксирует нагревательные трубки.
- Производитель гарантирует плотную, без щелей, фиксацию полотен между собой с помощью замков по всему периметру плит.
- Маты имеют разметку для раскройки полотна с обоих сторон.
- Компания устанавливает гарантийный срок на свою продукцию в 100 лет.
- Теплопроводность материала – до 0, 038 Вт/мК.
Немецкая компания Rexay – это признанный лидер, производящий надежные комплектующие материалы для теплых полов всех видов.
Oventrop специализируется на разнообразии моделей и легкости дизайна. Шведские, а также финские компании выпускают продукцию повышенной морозостойкости, что пользуется популярностью в северных регионах России.
Признанным лидером среди отечественных производителей является компания Energoflex. Она славится доступными ценами и огромным ассортиментом товаров для строительства и, в частности, комплектующих для систем теплых полов. Из новых моделей матов для теплоизоляции весьма популярны плиты с алюминиевым покрытием с защитой из тонкой полимерной пленки. Этот материал устойчив к агрессивной щелочной среде цемента, извести или гипса. Также выпускаются маты с рельефом различной формы.
Отзывы опытных мастеров и непрофессионалов сходятся в том, что использование теплоизоляционных матов является необходимым при монтаже любых систем теплых полов. Покупатели отмечают, что с их использованием можно не включать отопление, если нет мороза, в доме появляется очень приятное чувство уюта и защищенности.
Прекрасные отзывы получают теплые полы и за свою экономичность. Установка их обходится в копеечку, но последующая эксплуатация позволяет снизить затраты на отопление. Это достойная замена тепловентиляторам и обогревателям, которыми пользовались раньше.
Где можно применять?
В ванной комнате теплый пол монтируют довольно часто. Благодаря ему снижается влажность и улучшается микроклимат, да и просто приятно ходить босиком. Идеальным вариантом для такого монтажа будет мат с бобышками, водяной пол. В случае использования готовых одножильных матов можно сразу перейти к укладке керамогранитной плитки, которая послужит прекрасным проводником тепла. Финансовая доступность и легкость подключения делают такую технологию для ванной очень популярной.
В частном доме, где черновая стяжка идет по грунту, а теплый пол является основной отопительной системой, правильно будет выбрать водяной пол. В качестве теплоизолятора подойдут толстые плотные ламинированные пластины с рельефом, чтобы их не разъел бетон. В таком случае прогрев будет достаточным, а потери тепла будут низкими.
Укладка
Существует несколько способов укладки греющего контура. Длина трубопровода обычно составляет от 60 до 70 метров. Один конец трубки присоединяют к подающему коллектору, другой – к возвратному. Укладку всего контура производят с помощью единого куска трубы, обрезать ее можно только перед подключением к возвратному коллектору. Также и электрический кабель нельзя укоротить или обрезать, иначе нарушится его расчетное сопротивление и мощность. Подключать напрямую такую систему нельзя – пол просто сгорит.
При параллельном способе трубы располагают таким образом, чтобы они образовали змейку, параллельно укладывая и изгибая их на 180 градусов. При таком способе наибольшая температура будет наблюдаться в начале труб, поэтому их следует монтировать, начиная от наружных стен или окон.

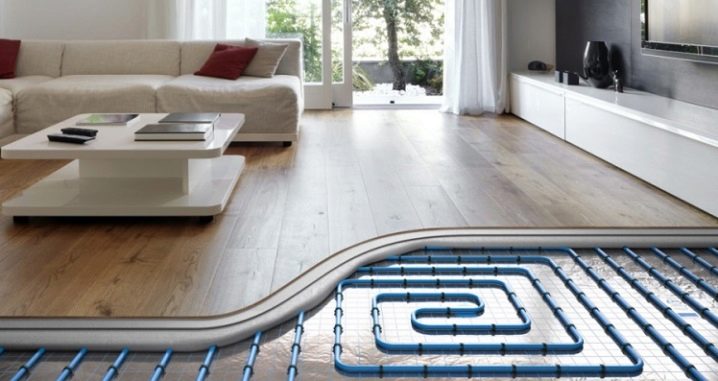

Спиральный способ подразумевает монтаж контура в виде двойной спирали, витки которой идут параллельно друг другу. Подающая часть укладывается параллельно возвратной для компенсации охлаждения соседних витков спирали. Это наилучшее решение для больших площадей.
Методы монтажа трубопровода:
- Армирующую сетку расстилают на теплоизолятор и прикручивают гибкой проволокой. Для предотвращения деформаций в процессе эксплуатации необходимо сделать небольшой зазор между трубкой и сеткой арматуры.
- Крепеж с помощью фиксаторов, клипс и зажимов, скоб, пластиковых гарпунов к плите теплоизолятора. Этот способ требует нанесения специальной разметки.
- Расстояние между параллельными трубками должно быть 30 см, а возле наружных стен, окон и дверей шаг укладки равен 15 см, расстояние до ближайшей стены – не менее 7 см.
Что лучше?
Производят маты не только для водяных полов, но и для электрических, инфракрасных карбоновых (так называемых Unimat).
Если система теплых полов играет роль не основного, а дополнительного отопления, приобретается для использования на отдельных площадях в квартире, доме, или теплый пол всего лишь дополнительно отапливает ванную или кухню, то возможным решением будут готовые электроматы.
Нагревательные кабельные маты бывают одножильные и двужильные. Одножильные имеют меньшую мощность, более низкую стоимость. Преимущества матов:
- Главное достоинство электроматов в том, что большая и самая сложная часть работы по монтажу сделана заводом-изготовителем. Кабель уже размещен на подложке или сетке из стекловолокна или другого полимера согласно разметке. Нужно всего лишь расстелить мат на поверхности пола и приклеить его для предотвращения смещения. На многие виды матов нанесен клеящий состав, защищенный пленкой.
- Нагревательные маты можно монтировать прямо под финишное покрытие или под плиточный клей. В таком случае толщина и вес так называемого пирога значительно уменьшаются по сравнению с другими видами теплых полов.
- Использование негорючих материалов, многослойная изоляция.
- Время нагревания пола до комфортной температуры составляет всего 10-15 минут.
Unimat – это самая инновационная технология в области систем теплых полов. Она состоит из параллельно расположенных элементов – гибких стержней из карбона, серебра и графита, собранных в единый контур с помощью соединительных проводов, образуют стержневой карбоновый мат, обогревающий комнату волнами инфракрасного излучения. Такое излучение нагревает предметы, которые, в свою очередь, отдают тепло в воздух помещения.
Достоинства:
- Саморегуляция температуры. Если она достигает определенной величины, карбоновые стержни начинают выделять меньше тепла и температура снижается. Это снижает риск перегрева системы, хотя покупной терморегулятор позволит управлять потреблением электроэнергии, обеспечит экономию бюджета.
- Инфракрасное излучение считается полезным для здоровья, ионизирует воздух и уничтожает неприятные запахи.
- Возможна укладка финишного покрытия сразу на мат, он совместим с плиточным клеем, при этом толщина плитки и клея должна составить не менее 2 см.
К недостаткам данного материала можно отнести его высокую стоимость по сравнению с пленочными инфракрасными полами, относительную сложность подключения и монтажа.
Стержневой пол продается в рулонах длиной от 1 до 7 м, есть варианты и по 25 м. Для экономии энергии под стержневую систему необходимо подложить эффективный теплоизолятор.
В следующем ролике вас ждет видеоурок по укладке труб для водяного отопления на маты.
