Какой теплый пол можно стелить под плитку?

Плитка – это надежный, влагостойкий, долговечный и привлекательный вариант напольного покрытия, однако достаточно холодный. Для устранения этого недостатка под плитку монтируется теплый пол, который позволяет нагревать материал до комфортной температуры.

Теплым полом называется система, которая монтируется под плитку или любое другое напольное покрытие и обеспечивает нагрев последнего, а от него – предметов и воздуха в помещении.

Достоинством системы является возможность ее эксплуатации как в жилых, так и в административных зданиях, отапливаемых и неотапливаемых сооружениях.

Современные системы могут работать посредством циркулирующей горячей воды или на электричестве. Благодаря энергосберегающим технологиям теплый пол не станет причиной значительно возросших счетов за электроэнергию, особенно если вы приобретаете комплект с терморегулятором – при достижении заданной температуры он отключает систему, что экономит расход энергии.

Главным преимуществом теплых полов под плитку является то, что они греют саму поверхность пола, а не воздушные массы, как это делают радиаторы отопления. В результате в помещении получаются комфортные условия – пол теплый, а воздух не пересушен. Важно и то, что температура у поверхности пола будет на 2-3 градуса выше, чем на уровне головы человека. Именно такие температурные показатели оптимальны для хорошего самочувствия.

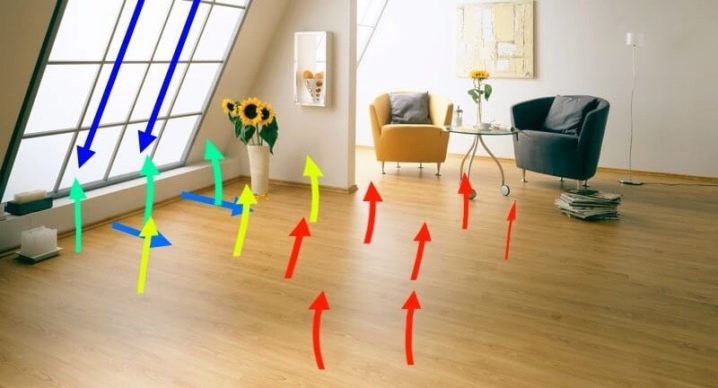

Систему теплого пола и его способность к «ступенчатому» прогреву помещения (где более теплые воздушные массы оказываются в районе пола) по достоинству оценят семьи с маленькими детьми. Ребенок постоянно на полу, кроме того, его рост гораздо ниже роста взрослого человека, поэтому так важно быть уверенным, что напольное покрытие теплое и комфортное.

Немаловажно, что система прогреет всю поверхность пола, в то время как радиаторы нагревают только поверхности возле себя. При правильной настройке датчиков и монтаже нагревательных элементов можно избежать чрезмерного обогревания мебели, бытовой техники, а значит, их преждевременного выхода из строя.

Что касается напольного покрытия, то теплый пол – отличное решение под плитку. Материал имеет хорошую теплопроводность, поэтому быстро нагревается и отдает тепло. Повышение температуры не оказывает негативного влияния на изразцы.

Существует 2 основных разновидности теплого пола – водяной и электрический. Первый функционирует за счет труб, по которым циркулирует горячая вода, второй – благодаря нагревательным элементам, работающим от электросети.

Каждый из этих вариантов обладает преимуществами и недостатками.

К плюсам водных теплых полов можно отнести следующие характеристики:

• небольшие затраты на организацию системы;
• высокие показатели КПД.

Однако монтаж трубной системы – это серьезная нагрузка на несущие конструкции здания, а также необходимость поднимать уровень пола на 10-15 см. Естественно, что такой метод не подходит для многоквартирных домов и прочих зданий с централизованным типом отопления.

Наконец, стоит отметить трудоемкость монтажа и необходимость разбирать пол и всю систему для обнаружения и устранения неполадок.

Нагревательные маты и другие разновидности электропола гораздо проще в монтаже и подходят почти для всех типов помещений, в том числе городских квартир. Такие системы быстро нагревают пол и оснащаются термодатчиками, благодаря которым удается регулировать температуру помещения.

Удобно и то, что при поломке отдельного элемента ее легко диагностировать (этот участок пола просто остается холодным) и произвести замену, не прибегая к демонтажу всей системы.

Из явных недостатков – более высокая стоимость системы электропола и повышенное потребление электроэнергии. Кроме того, теплый пол, работающий на электричестве, как и всякий электроприбор, при неправильном подключении и эксплуатации может стать причиной возгорания. О том как, проводится монтаж теплого электрического пола на основе нагревательного мата, вы увидите в следующем видео.

Как уже говорилось, существует 2 основных вида теплого пола – водяной и электрический.

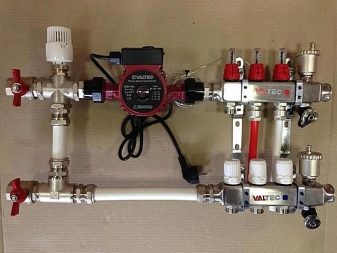

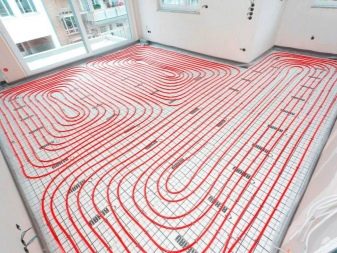

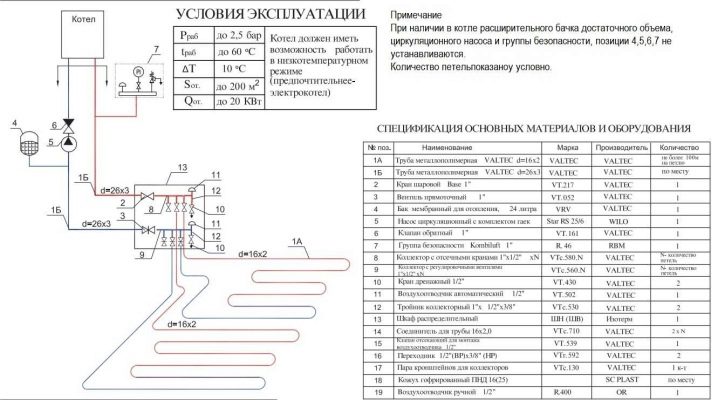

Теплоносителем в первом варианте является вода, циркулирующая по трубам. Подводиться она может от централизованной системы или отдельного стояка. В подобных схемах обязательно присутствуют насосы, которые и обеспечивают движение жидкости. В помещениях небольшой площади можно обойтись и без установки насоса, а циркуляция жидкости достигается под воздействием законов гравитации.

Как уже говорилась, эта система не подходит для использования в домах с централизованным отоплением, поскольку в расположенных выше по стояку квартирах будет холодно. Кроме того, существует риск разрыва труб и затопления помещений снизу.

Кроме того, толщина пола значительно увеличивается, ведь к ней прибавляется диаметр труб, толщина стяжки.

Может иметь несколько разновидностей:

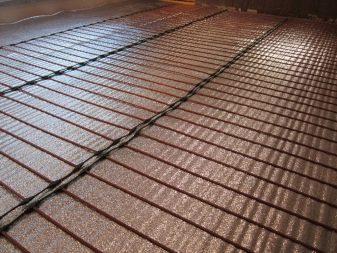

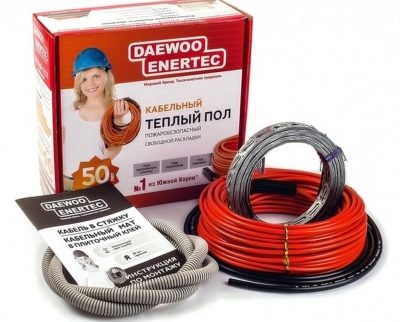

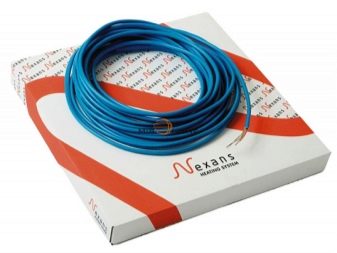

Основа такого пола – электропровода из специальных сплавов, которые преобразуют электрическую энергию в тепловую. Это становится возможным благодаря большому сопротивлению токопроводящей жилы, в результате чего и происходит нагрев.

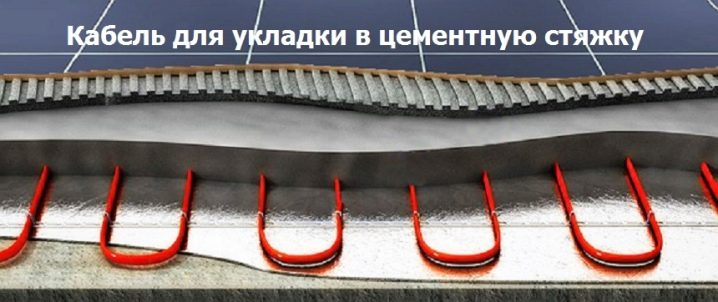

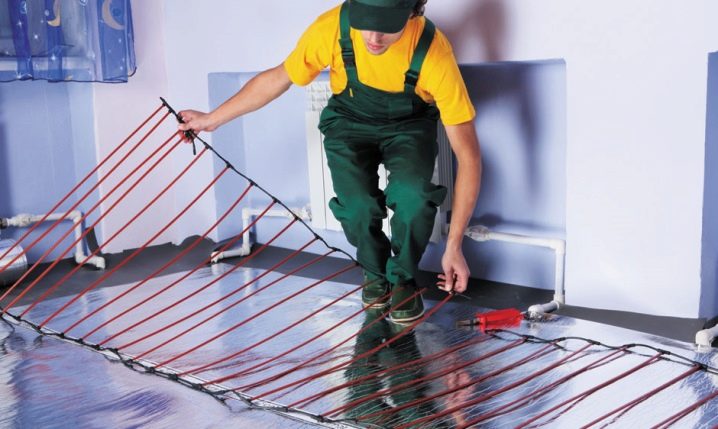

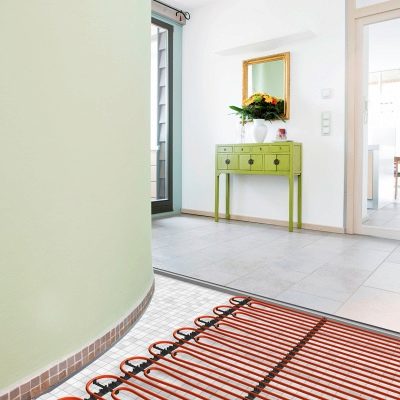

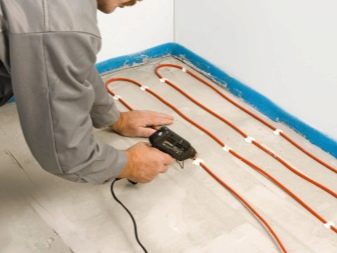

Греющий кабель укладывается на пол, шаг при этом рассчитывается для каждого конкретного помещения и подключается к электросети. При выборе модели стоит отказаться от покупки самых дешевых систем, поскольку у них выработка электромагнитного излучения превышает норму.

Что касается стоимости, то он несколько дороже системы водного теплого пола, однако кабельный является самым доступным по цене среди прочих электрических аналогов.

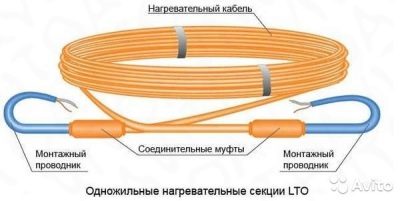

В зависимости от вида используемого кабеля они бывают одножильными (самые простые и дешевые) и двужильными.

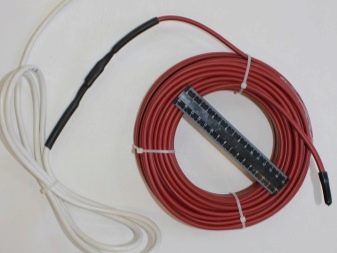

Одножильные подходят для укладки под плитку, при этом монтаже оба конца провода подводятся к одной точке, после чего подключаются к электросети. Максимальная мощность на погонный метр – до 20 Вт.

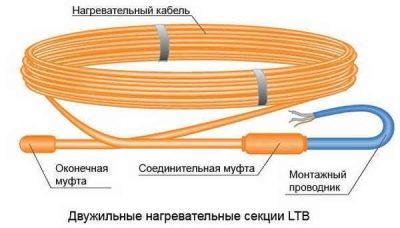

Отличительной чертой двужильного кабеля является наличие в нем 2 токопроводящих жил, которые соединены на одном из концов. Благодаря этому при монтаже не нужно сводить кабель в одной точке, что существенно упрощает укладку.

Сегодня в продаже можно найти усовершенствованную модель кабельного пола на основе саморегулирующегося кабеля. Главное техническое его отличие от одно- и двужильных аналогов – отсутствие металлических токопроводящих жил. Их функцию выполняет полупроводник. Уровень нагрева и мощность кабеля автоматически регулируются в зависимости от температуры в помещении. Иначе говоря, кабель начнет нагреваться меньше, если в помещении достаточно тепло.

Кабельные полы отличаются преимуществом, которое не имеют прочие системы – возможность укладки материала с нужным шагом. Например, в местах повышенного холода, как правило, у внешних стен, витки кабеля можно сделать плотнее, в то время как на полу под мебелью или возле отопительных приборов – реже.

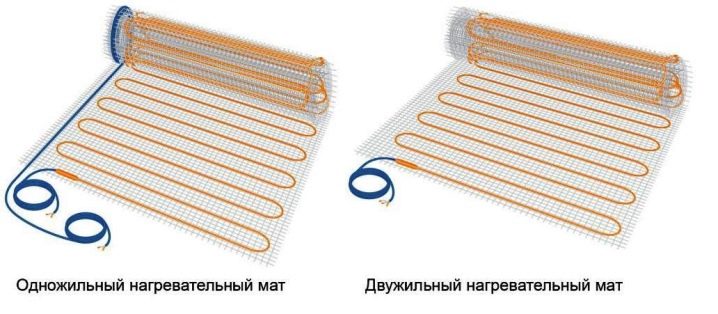

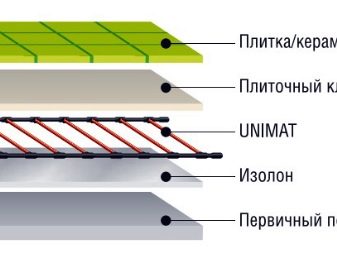

Греющие маты представляют собой разновидность кабельного теплого пола, поскольку в их основе – одножильный или двужильный провода. Однако если кабельный теплый пол – это нагревательный мат, который укладывается в произвольном (а точнее, нужном владельцу) порядке, то греющие маты – этот тот же провод, но закрепленный с заданным шагом на сетку из пластика.

Стандартный мат имеет ширину 50 см, ширину шага кабеля – 9 см, длина может варьироваться.

Для обустройства пола под плитку, лучше, конечно, выбрать греющий кабель. Используемые здесь провода имеют малый диаметр, поэтому устройство стяжки пола не обязательно. Мат можно разместить сразу под плиточный клей, толщина которого достигает 8-10 мм.

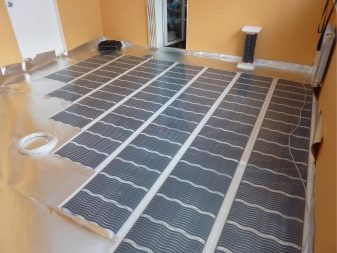

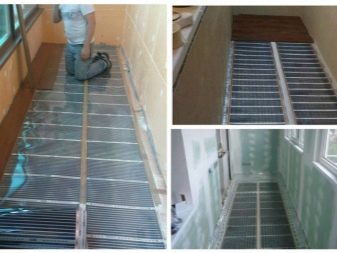

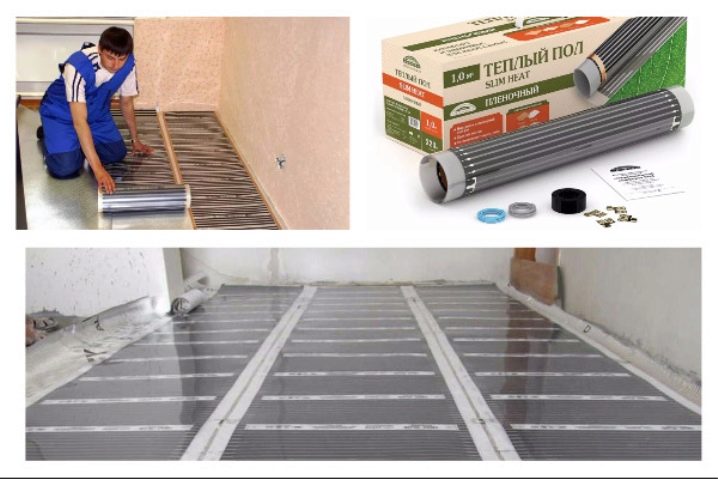

Материал представляет собой тонкую, около 4-5 мм толщиной, пленку, оснащенную углеродными полосами. Они-то и выступают нагревательным элементом. Несмотря на свою небольшую толщину, инфракрасная пленка – это настоящий многослойный «пирог», состоящий из следующих частей:

1. подложка, выполненная из материалов, не пропускающих ток;
2. нагревательный слой, представленный углеродными полосами;
3. токопроводящие жилы на основе меди или серебра, по которым осуществляется подведение тока к углеродным элементам;
4. защитный слой.

Максимальная температура нагрева составляет 50С. Особенностью инфракрасной системы является то, что она нагревает не воздух, а отдает тепло предметам и людям в помещении. Благодаря этому нагрев получается равномерным, а воздух не пересушивается.

Помимо пленки с нагревательным элементом, существует также версия со сплошным нагревательным слоем.

Укладка материала может вестись как в стяжку (подходит не для всех типов инфракрасной пленки), так и непосредственно на пол, под плиточный клей.

Данная модель объединяет в себе особенности кабельного и пленочного пола. Нагревающим элементом является углеродный стержень, а выделяемая энергия – не что иное, как инфракрасное излучение. Стержни вмонтированы в полимерную пленку.

Рабочая температура системы в среднем колеблется в пределах 50-60С.

Делая выбор в пользу того или иного варианта теплого пола, следует определиться, будет ли теплый пол единственным источником отопления или дополнит другие. В первом случае расчет мощности осуществляется по теплопотерям. Средняя мощность поверхности составляет 140-150 Вт на 1 кв. м. Если теплый пол выступает дополнительным источником тепла, то достаточно мощности 80-100 Вт. Так, например, для неотапливаемых помещений, например, на балконе, предпочтение следует отдавать нагревательным матам, которые способны выдавать рабочую температуру до 90С. Конечно, стоит также позаботиться о теплоизоляции лоджии, иначе теплопотери будут колоссальными.

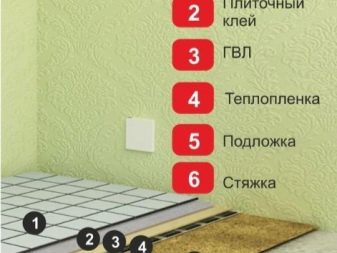

Немаловажно сразу определиться, каким способом – под плиточный клей или в стяжку, будет монтироваться теплый пол. Дело в том, что не каждый тип пола можно уложить без стяжки (например, кабельный теплый пол может укладываться только в стяжку). Однако стяжка приподнимает пол на 5-7 см и дает нагрузку на основание здания. В деревянном доме устройство стяжки невозможно в принципе, в ветхих постройках это может быть опасно, а в помещениях с низким потолком (например, в «хрущёвках») – неудобно.

При укладке инфракрасного пола под плитку следует позаботиться об организации сплошного основания, которое может быть гипсокартонным или фанерным. Однако при таком методе монтажа эффективность инфракрасной системы будет снижена, поскольку материал основания характеризуется низкой теплопроводностью. Иначе говоря, использовать подобную систему под плитку – не самый экономичный вариант обогрева.

Дополнительной подложки при монтаже под плитку не требует пленочный пол с карбоновыми стержнями. Он считается самым совершенным.

Если вы боитесь, что пол быстро выйдет из строя, то выбирайте пленочные версии. Даже если один из элементов все же перегорит, обнаружить этот участок не составит труда – плитка в этом месте будет оставаться холодной. Затем вы сможете заменить конкретный перегоревший элемент, не демонтируя всю систему.

Если помещением пользуются нерегулярно, то удобнее использовать кабельные саморегулирующиеся полы, которые выступают своеобразным терморегулятором, реагируя на температуру помещения. Такая система способна поддерживать температуру не ниже заданной, но при этом сама снижает или повышает интенсивность прогрева, исходя из температурного режима в помещении.

Благодаря особенностям конструкции саморегулирующиеся системы реже перегорают, то есть совершенно безопасны, они потребляют меньше электроэнергии.

Идеальным теплым полом под плитку окажутся термоматы, особенно в тех случаях, когда нет возможности заливать стяжку. Благодаря наличию стекловолоконной сетки обеспечивается дополнительный армирующий эффект и более прочная фиксация мата к полу, поскольку плиточный клей пропитывает сетку.

Нагрев плитки до комфортных температур происходит быстрее, ведь между изразцами и нагревательными элементами нет дополнительных преград. А при укладке проводов в стяжку сначала нагревается она, поглощая часть тепла, поэтому прогревание плитки может быть долгим.

Монтаж теплого пола под плитку, керамогранит или клинкер зависит от выбранной системы пола. Как уже говорилось, наиболее распространенными вариантами под плитку являются кабельная система и нагревающие маты.

Если речь идет о частном доме, можно рассмотреть вариант водяной системы.

На первом этапе важно подготовить поверхность пола – она должна быть ровной, чистой, обезжиренной и сухой. Для этого демонтируется старое напольное покрытие, при необходимости (наличии неровностей) заливается черновая стяжка, толщина которой 3-7 см.

Следующий шаг – составление схемы подключения пола, из которой будет ясно расстояние между шагами, особенности направления кабеля, необходимое количество материала.

При составлении схемы стоит придерживаться следующих рекомендаций:

• От стен и отопительных приборов следует отступить 10 см;
• Недопустимо устанавливать пол под мебелью, не имеющей ножек, а также под бытовой техникой. Это связано с тем, что теплоотдача на данных участках невозможна, а потому тепло будет возвращаться обратно, вызывая перегрев и выход из строя кабелей.
• При необходимости можно задавать дорожкам нагревательного мата нужное направление путем подрезания сетки. Это позволит сэкономить материал и акцентировать подогрев в нужных зонах.

На этапе подготовки следует правильно рассчитать требуемую мощность для обогрева конкретного помещения, а исходя из этого рассчитать количества материала.

Для монтажа в неотапливаемом помещении на каждый кв. м требуется пол мощностью от 140 до 180 Вт. Для отапливаемых – 80-140 Вт. Эти значения также зависят от климатических условий, уровня теплоизоляции.

Для расчета объемов материала следует вычислить площадь пола, умножив его длину и ширину. От этого значения отнять площадь, занятую мебелью без ножек и бытовой техникой. Результатом станет значение полезной площади обогрева.

Следующий шаг – расчет суммарной мощности нагревательного элемента и его длины. Погонная мощность на 1 погонный м может составлять 16-21 Вт.

Рассмотрим на конкретном примере. В комнате полезная площадь обогрева которой составляет 10 м2, используется кабель мощностью 100 Вт/м2. Общая мощность в таком случае равна 1 кВт. При покупке кабеля 20 Вт/м его длина должна составлять 50 м.

Еще один важный момент – проверка электропроводки. Необходимо рассчитать сечение кабеля по току, в ходе которого станет ясно, подходит ли проводка для работы теплого пола. Если диаметр токопроводящих жил в кабеле окажется меньше требуемого, то потребуется заменить проводку на более мощную. Аналогичным образом проверьте автоматический выключатель УЗО.

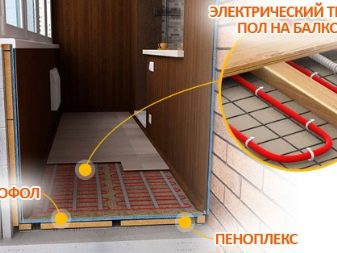

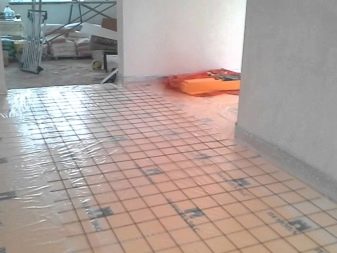

Монтаж теплого пола должен начинаться с качественной теплоизоляции поверхности под ним. Оптимальны материалы с фольгированным слоем, за счет чего тепло будет отражаться наверх, к плитке.

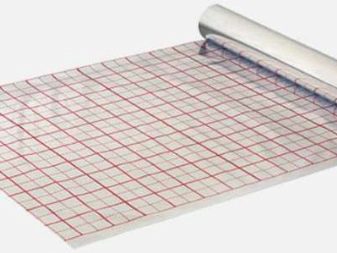

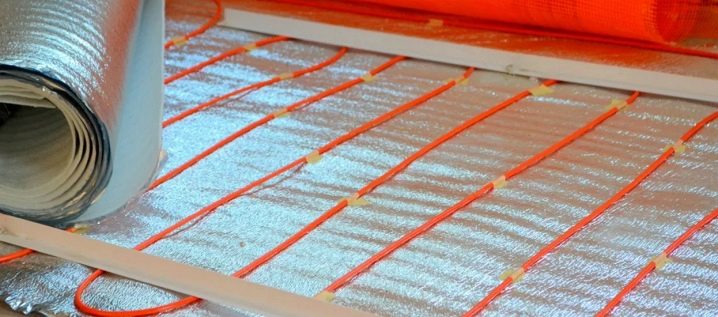

Очень удобен в использовании пенофол, одна из сторон которого самоклеющаяся, другая – фольгированная. Он выпускается в рулонах, которые нарезаются нужной длины и приклеиваются встык. В целях повышения теплоизоляции в помещении пенофол приклеивается с небольшим заходом на стены. После этого по периметру помещения на утеплитель клеится демпферная лента, благодаря чему удается избежать расширения материала при нагревании.

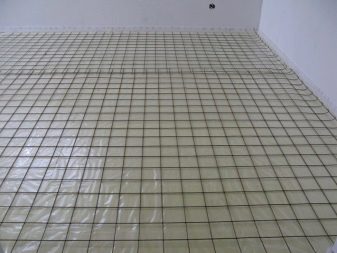

Поверх утеплителя укладывается металлическая сетка, которая предотвратит перегрев теплоизолирующего материала и упростит монтаж.

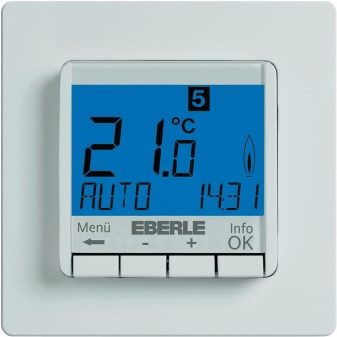

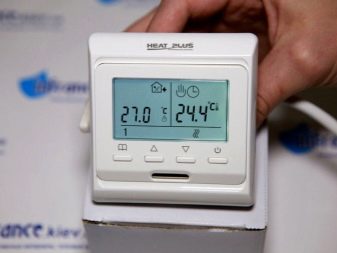

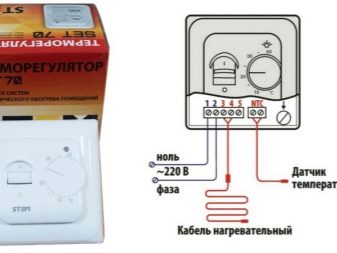

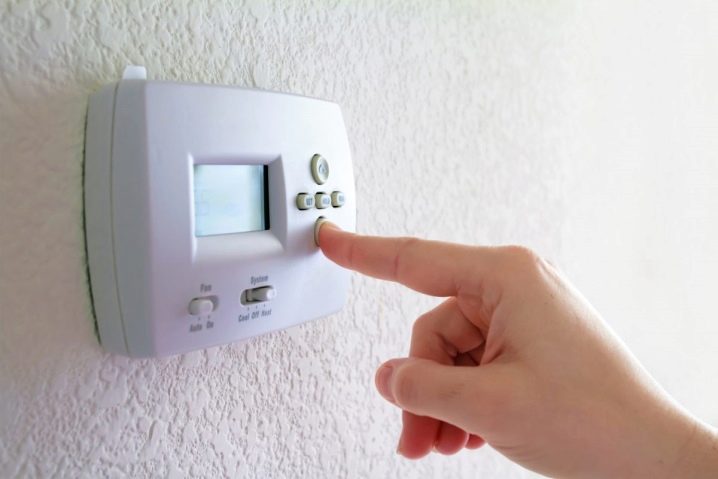

Следующий шаг – установка термостата, который представляет собой механический или электронный регулятор, посредством которого задается нужный температурный режим, происходит включение/отключение пола. Он монтируется на стене рядом с розетками.

Далее в стене от термостата делается штроба, которая опускается строго перпендикулярно к полу. В штробу монтируется гофрированная труба, куда помещается датчик температуры. Труба идет по полу к месту температурного контроля. Последним выступает середина между 2 витками кабеля. Важно, чтобы в этой точке не было никаких пересечений.

Благодаря тому, что датчик помещен в гофру, он защищен от повреждений. В случае повреждения датчика вы легко извлечете его из трубки и произведете ремонт или замену.

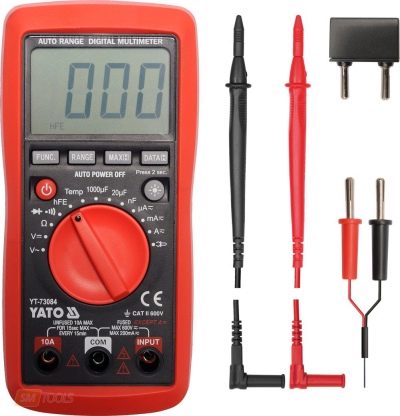

Для осуществления данных замеров потребуется мультиметр. С его помощью также удастся найти фазу, если на кабеле отсутствует специальная маркировка. Убедившись, что сопротивление в пределах нормы, можно приступать к монтажу.

Технология укладки электромата проще – достаточно расстелить его согласно схеме и подключить к термостату. Если речь идет о кабельной системе, то кабель укладывается витками с одинаковым шагом, а для удобства закрепляется с помощью монтажной пены. Если провода монтируются на металлическую сетку, уложенную поверх теплоизоляционного материала, то удобнее крепить их прямо к сетке с помощью специальных хомутов.

По окончании укладки вновь проверьте сопротивление мультиметром. Полученный результат должен совпадать с тем, что был до монтажа.

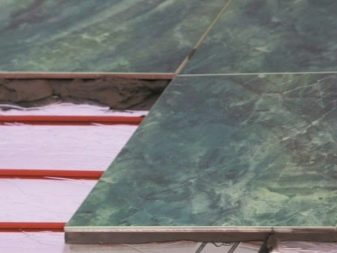

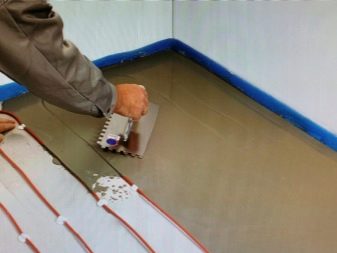

Если используется термомат, то сразу на него наливается плиточный клей и фиксируются изразцы. При укладке кабельной системы необходимо сначала залить стяжку, дождаться ее полного высыхания и лишь затем монтируется напольное покрытие.

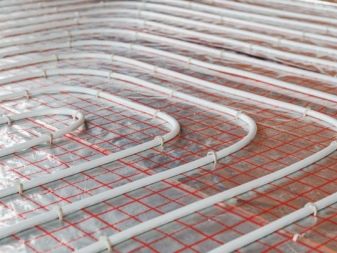

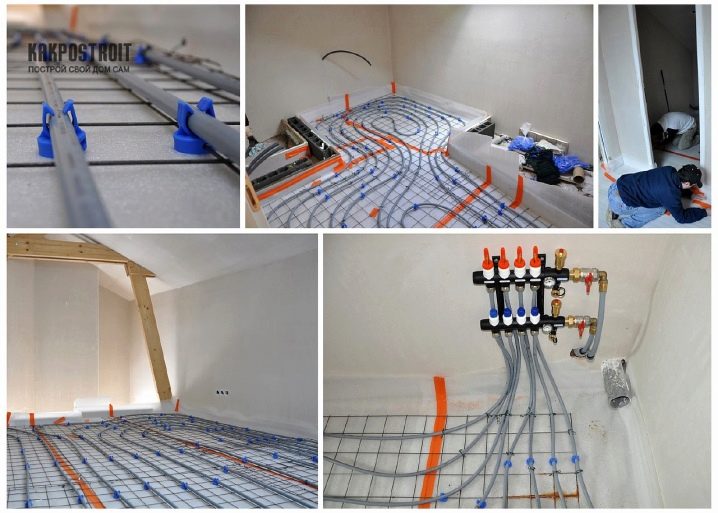

При укладке теплого водяного пола прибегают к одной из 2 технологий:

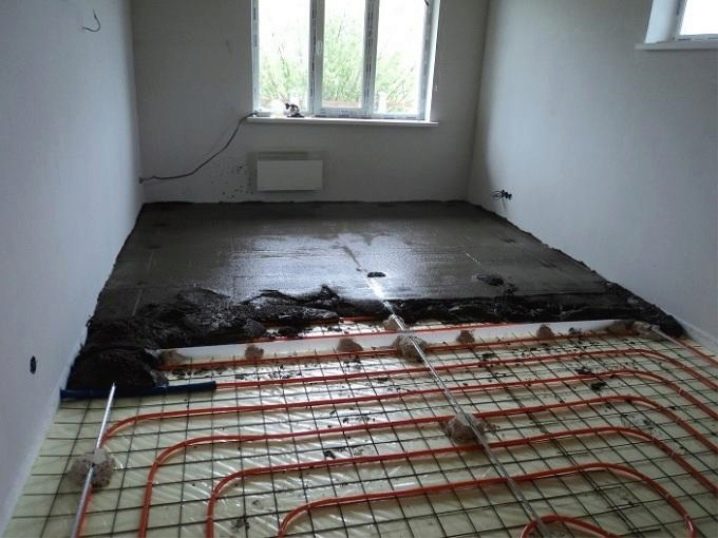

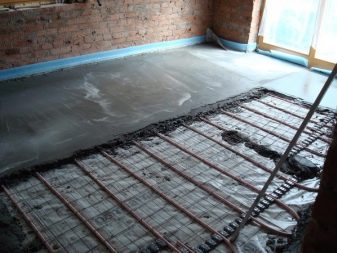

• Первая, бетонная, предполагает заливку бетонной стяжки прямо на трубы, благодаря чему обеспечивается прочность покрытия и равномерное распределение тепла по поверхности. Однако при этом значительно увеличивается вес пола (при толщине стяжки в 50 мм и трубы вес на 1 м2 может достигать 250-300 кг) и уменьшается высота помещения.

• При укладке вторым способом, настильным, теплоносители монтируются на деревянные или полистирольные основания, прокладываются алюминиевыми пластинами, необходимыми для равномерного распределения тепла, и покрываются финишным напольным покрытием.

При укладке теплого пола важно избегать совершения следующих ошибок:

• соприкосновение или пересечение витков кабелей нагревательных систем;
• монтаж системы под приборы отопления, мебель, бытовую технику;
• применение при заливке стяжки маяков, которые накрывают часть кабеля;
• отсутствие стяжки или плиточного клея на каком-то участке греющего кабеля;
• самостоятельное обрезание кабеля в местах, не предусмотренных производителям (по сути, подрезаться может только саморегулирующийся кабель).

Все эти ошибки приводят к перегреву, обрыву кабеля, выгоранию его по всей жиле. При этом последствия нарушений могут проявиться как сразу, так и спустя значительное время (до года) после монтажа.

Установка термостата должна вестись не ниже 0,5-1 м от пола. При несоблюдении этого требования пользователи сталкиваются с тем, что терморегулятор быстро нагревается от пола и его показатели имеют большую погрешность.

Для оптимального функционирования важно не только правильно установить терморегулятор, но и проконтролировать точность монтажа температурного датчика. Последний представляет собой медный проводок, имеющий изоляцию и специальную колбочку на одном из концов. Датчик самостоятельно определяет температуру пола на основании того, что при нагреве сопротивление уменьшается, после чего передает данные термостату. Последний же, исходя из заданных режимов, увеличивает или уменьшает температуру нагрева.

При выборе датчика и терморегулятора проконтролируйте, чтобы их мощность соответствовала мощности теплого пола. В противном случае показания будут неточными, а для защиты устройств от перегрузки придется устанавливать дополнительный пускатель.

Лучше всего остановить выбор на комбинированном или внутреннем датчике и программируемом термостате. Первый будет передавать точную температуру нагрева пола, второй не только показывать эти значения, но и автоматически регулировать работу системы в пределах заданных температурных диапазонов. Для монтажа под плитку датчик должен быть заключен в специальную гелевую оболочку, предотвращающую его повреждение.

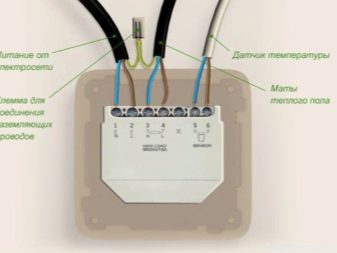

Подключение термодатчика обычно не вызывает сложностей, если ведется в соответствии с инструкцией.

После того, как нагревательные элементы смонтированы и подключены, разумно проверить, насколько правильно работает вся система. Ведь если этого не сделать до заливки стяжки или укладки плитки, то в будущем придется демонтировать все покрытие.

Подключите теплый пол к электропитанию и посмотрите, как он работает во всех предусмотренных режимах, насколько точны данные термостата. Засеките время нагрева – оно должно быть приближено к тому, что обещает производитель в паспорте изделия, а все участки прогреваться равномерно.

После этого необходимо еще раз замерить показатели сопротивления провода. Для этого воспользуйтесь мультиметром или тестером. Полученные данные должны совпадать с теми, что были зафиксированы перед укладкой кабелей или матов. Допустимые расхождения – в пределах 10%.

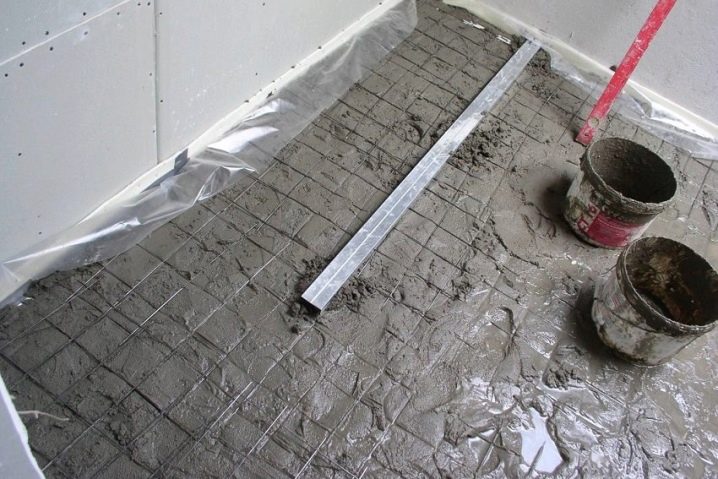

При заливке под стяжку сразу после укладки нагревательных элементов приступают к приготовлению раствора.

Раствор для стяжки состоит из следующих компонентов:

• песок (4 части);
• цемент (1 часть);
• щебень (5 частей);
• специальные пластификаторы для дополнительной прочности (1% от массы цемента);
• вода (0,6 части или чуть меньше, поскольку излишки воды становятся причиной появления трещин в стяжке).

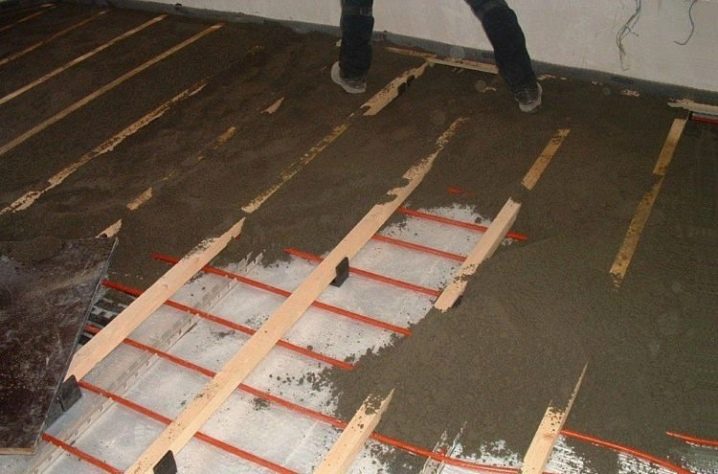

Тщательно перемешав состав, его равномерно наносят на пол, используя специальные маячки. Толщина стяжки составляет 3-5 см, превышать данное значение не рекомендуется. Слой схватится уже дня через два, однако окончательную прочность он наберет спустя 3-4 недели. Раньше этого времени включать теплый пол нельзя.

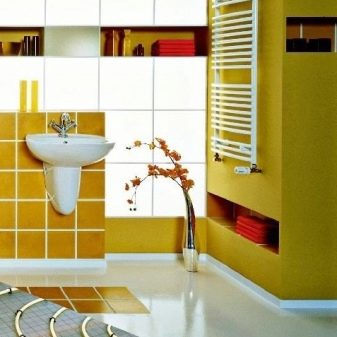

Теплый пол обычно монтируется под плитку на кухне или в ванной, моечных, чуть реже этот вид напольного покрытия применяется в детских и спальнях.

Таковым можно назвать продукцию датской фирмы Devi. О высоком качестве систем и надежности производителя говорит уже то, что он дает 20-летнюю гарантию. При этом в Сети не найти отзыва о том, что кабели вышли из строя по причине брака.

Немаловажно, что сервисные центры этого производителя есть во многих крупных городах, поэтому при поломке вы всегда можете вызвать специализированного мастера, чтобы установить причину неисправности. Консультация мастера является гарантийной, а значит, бесплатной.

Наконец, стоимость продукции этой компании ниже, чем у аналогичных брендов. Наличие системы интеллектуальной терморегуляции с таймером делает эксплуатацию пола экономичной, а специальные устройства, препятствующие нагреванию воздуха – более комфортной.

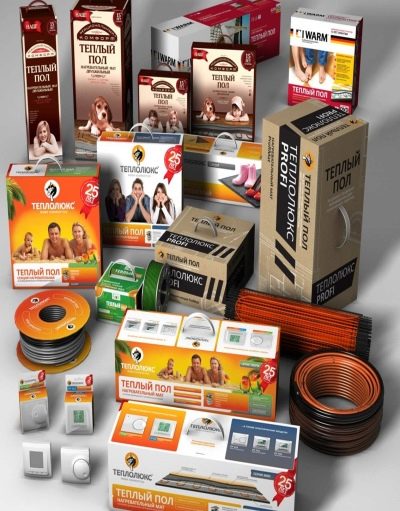

Среди отечественных производителей, достойных внимания, можно отметить компанию «Теплолюкс», в линейке которой есть как кабельные системы, так и нагревательные маты, а также пленочные версии.

Сегодня продукция «Теплолюкс» поставляется в 10 стран мира, что свидетельствует о соответствии систем международным стандартам качества и безопасности.

Качественным материалом под плитку можно назвать также маты и нагревательные кабели Thermo. Как показывает практика, они успешно справляются со своими функциями даже в неотапливаемых помещениях, подходят для монтажа на улице. При правильном расчете теплопотерь система может использоваться в качестве единственного источника тепла в помещении или обеспечивать локальный нагрев, выступая в роли дополнительного обогревателя.

Большим количеством преимуществ обладают теплые полы Electrolux. Под плитку лучше использовать маты, которые характеризуются автоматизированностью рабочих процессов, экономичностью, надежностью и высоким качеством. Последние достигаются во многом благодаря использованию высокоточных немецких комплектующих и применению собственных инновационных разработок. Те элементы системы, которые устанавливаются в помещении (термостат, например), отличаются современным дизайном, эргономичностью, эстетической привлекательностью.

Среди популярных систем, уместных под плитку, называют продукцию компании «Теплолюкс». В рамках данной статьи будет сделан обзор на систему нагревательных матов «Теплолюкс Mini». Своим названием система обязана уменьшенному диаметру нагревательного кабеля. Узкий диаметр позволяет использовать клей меньшей толщины, а значит, «подъем» пола будет небольшим.

Наряду с малым диаметром кабеля, система может похвастаться миниатюрной муфтой прессованного типа. Она является продуктом инновационных разработок компании и гарантирует максимально надежное, а потому качественное соединение холодного конца кабеля и токопроводящей жилы.

Нагревательный кабель прикреплен к стеклосетке, благодаря чему плиточный клеи надежно и быстро фиксирует систему.

Если основываться на данные отзывов покупателей, то большинство из них ищут надежную систему, не требующую стяжки и прочих сложных систем монтажа. Исходя из этих требований, оптимальным материалом можно считать продукцию Electrolux.

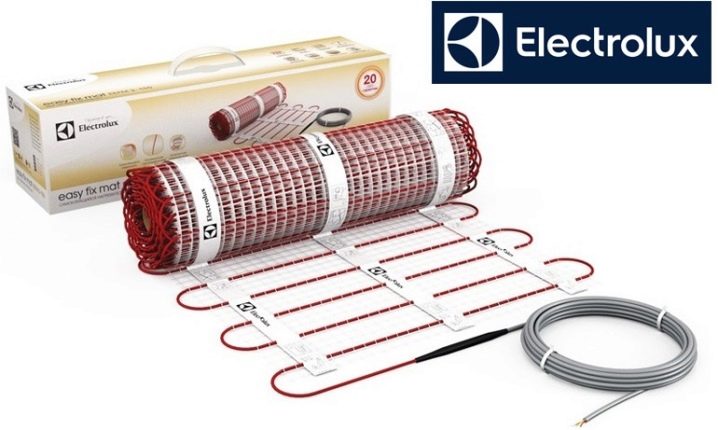

Серия этого бренда «Easy Fix Mat» пользуется популярностью и, по отзывам пользователей, позволяет клеить плитки на уменьшенный до 1 см слой плиточного клея. Самой удобной длиной для укладки считается 20 м. Кстати, эти же маты считаются удобными с точки зрения монтажа. Они имеют самоклеящуюся поверхность, поэтому просто фиксируются встык на чистой ровной поверхности.

Не меньшим доверием пользуются кабели Electrolux, которые пользователи называют гибкими, хорошо растягивающимися, простыми в монтаже. Плюсы обнаруживаются и в процессе эксплуатации – пол разогревается буквально за 5 минут. Большинство покупателей отмечает, что цена хоть и выше по сравнению со многими другими системами, но она оправдана.

Если говорить об аналогичных характеристиках пола и меньшей его стоимости, то неплохие отзывы получают отечественные бренды и корейские производители.

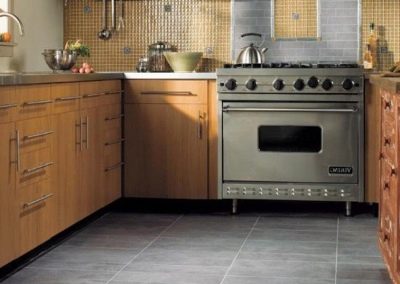

Как правило, плитка в качестве напольного покрытия выбирается для кухни и санузлов. Сделать материал теплым и комфортным позволяет использование системы теплого пола.

Для тех, кто как можно меньше хочет «возиться» с полом, рекомендуется выбирать нагревательные маты, а затем сразу на клей фиксировать плитку. Последнюю лучше выбирать больших размеров с модулями 25-30 см. Укладка в таком случае будет проще и быстрее.

Для санузлов, отличающихся небольшими размерами, слишком крупные изразцы не подойдут – пропорции помещения окажутся нарушены. Предпочтение стоит отдать более мелкой по размерам плитке или мозаике.
