Особенности монтажа теплого пола

Содержание
  1. Особенности: преимущества и недостатки
  2. Виды и характеристики
  3. Помещения для установки
  4. Материалы и инструменты
  5. Как сделать своими руками?
  6. Пошаговая инструкция
  7. Как правильно пользоваться?
  8. Удачные примеры и варианты

Тепло – один из критериев домашнего комфорта. Особенно это касается зимнего периода, когда встает вопрос об обогревательной системе. У традиционных теплоносителей есть альтернатива и это теплый пол. Стоит поговорить о том, нужно ли устанавливать его в доме, какие у него плюсы и минусы и какова инструкция установки.

Особенности: преимущества и недостатки

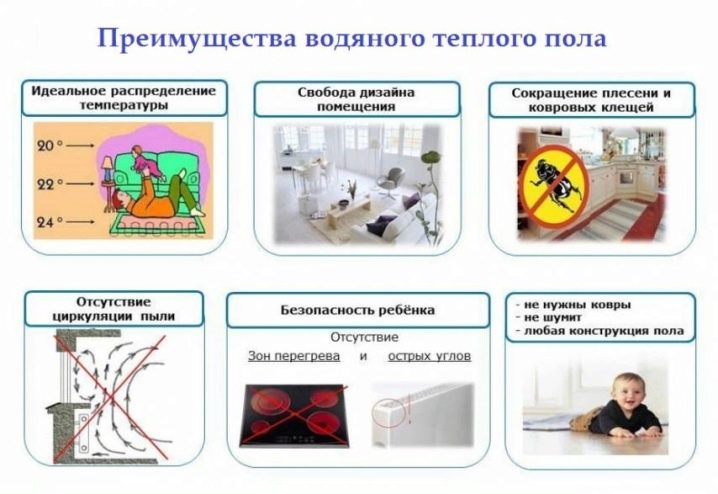

Прежде чем устанавливать пол, нужно обратить внимание на его достоинства и неудобства, которые он может создать.

Преимущества следующие:

  • Теплый пол экономит много места, а значит – дает свободу творчества в реализации необычных дизайнерских идей.

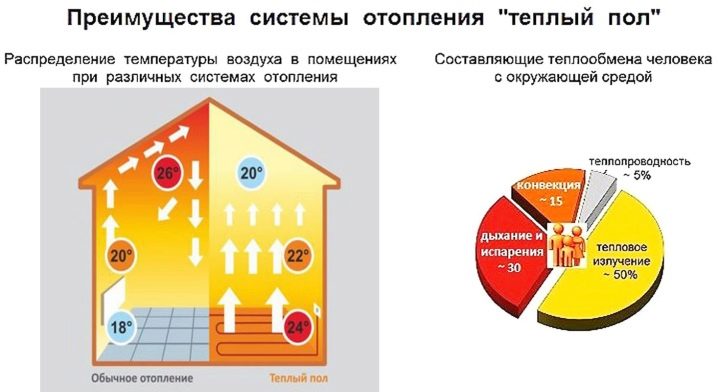

  • Исключаются сквозняки. Пол равномерно распространяет тепло по всему дому, а, значит, даже астматики и аллергики почувствуют себя комфортно.
  • Пол обеспечивает воздух нужным уровнем влажности.
  • Теплый пол благоприятен для здоровья, поскольку он передает тепло с помощью излучения, а не нагрева воздуха.
  • Теплый пол эффективнее радиаторов, поскольку быстрее греет помещение. Такой образец особенно актуален для хозяев частных домов.
  • Нагревательные системы тщательно скрыты от глаз и не вредят общему эстетичному виду комнаты.

За комфорт приходится платить. Недостатки теплого пола такие:

  • Напольное покрытие необходимо подбирать с оглядкой. Деревянный пол склонен к разрушению из-за температурного воздействия.
  • Определенные виды древесины могут свести эффективность тепла к нулю.
  • При установке электрического пола повысятся затраты на электроэнергию. В основном расходуется 110-150 Вт на квадратный метр. Хотя экономится обогревательная температура, если хозяев нет дома. С верным подходом можно сэкономить около 40% энергии. Рекомендуются к применению инфракрасные полы, показатели которых снижены до 50%.
  • Электросети в некоторых зданиях не всегда выдерживают нагрузку при обогреве дома.
  • После установки электрического образца повышается электромагнитное излучение. Есть мнение, что это негативно сказывается на здоровье человека. Но это пока не доказано наукой. Создатели инфракрасного пола заявляют, что у пола из пленки нет электромагнитного излучения.
  • При неожиданном или плановом отключении электроэнергии теплый пол бесполезен.
  • Установка водяного теплого пола требует много времени и сил.
  • Необходимы значительные денежные затраты.
  • Не все теплые полы бывают надежными. Водяной пол обладает меньшей эффективностью, чем электрический образец.

Виды и характеристики

Теплый пол делится на два типа, но у них есть объединяющий фактор: поверхность пола обладает установленными проводниками тепла, не мешающими перекрытию вроде плит. И у каждого из них можно регулировать температурный режим. А виды теплого пола таковы:

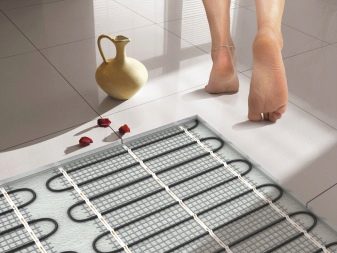

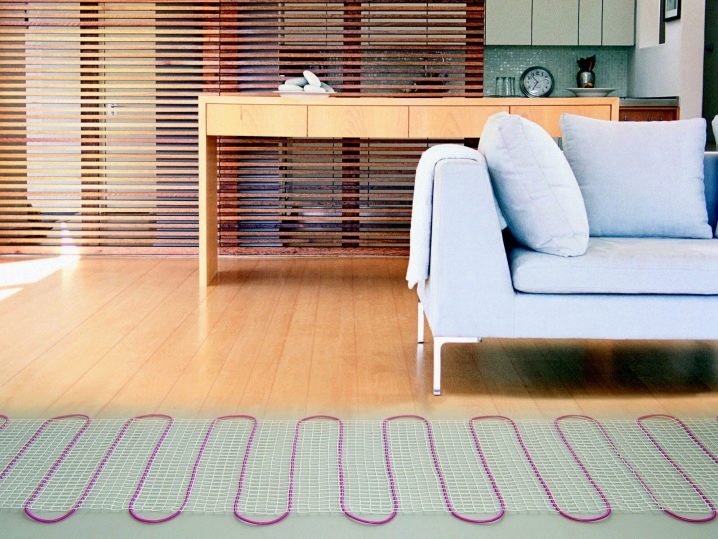

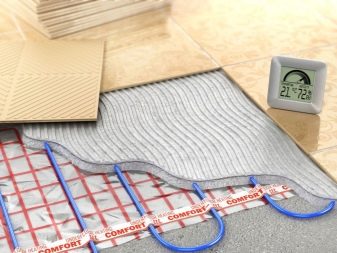

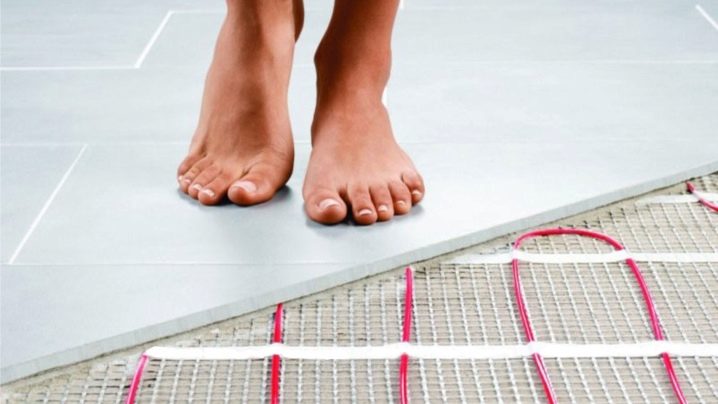

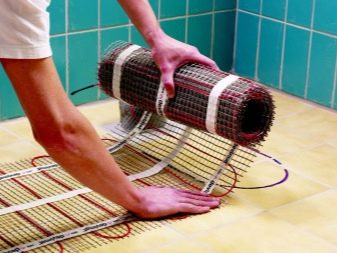

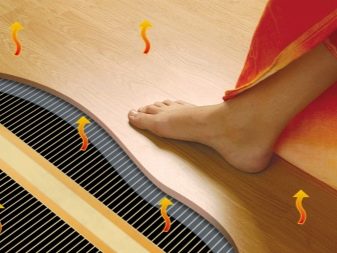

  • Электрический – в качестве тепловых источников используются кабели (возможны плоские проводники на пленке). Пол нагревается при помощи электрического тока, который проходит по выше упомянутым проводникам.
  • Водяной – тепло обеспечивается трубами, нагревающимися с помощью горячей воды. Представляет собой огромную батарею, установленную в полу. Этот пол пользуется большим спросом, особенно в частных домах, поскольку там используется своя водяная система отопления. А также водяной пол дешевле кабельного (электрического) и не обладает электромагнитным излучением.

Также нередко применяется система «теплый пол». Она актуальна в то время, когда погода теплая и полностью включать отопление бессмысленно. В частных домах отопление можно активировать самостоятельно, с минимальным режимом.

А вот в домах с центральным отоплением необходим «теплый пол».

Помещения для установки

Теплые полы разных видов можно устанавливать где угодно. В квартире можно укладывать как электрический, так и водяной пол. Причина такова: в городе найдутся все необходимые ресурсы для комфорта.

Есть нюансы, по которым водяные и электрические полы стоит монтировать в определенных местах:

  • В частном доме лучше укладывать водяной пол, поскольку за пределами города не стоит особо полагаться на электричество.
  • Каркасный дом будет обеспечен максимально естественным уровнем влажности и равномерной температурой воздуха, если в здании будет установлен водяной пол. Если электричество отключится при непредвиденных обстоятельствах, дом останется без подогрева.

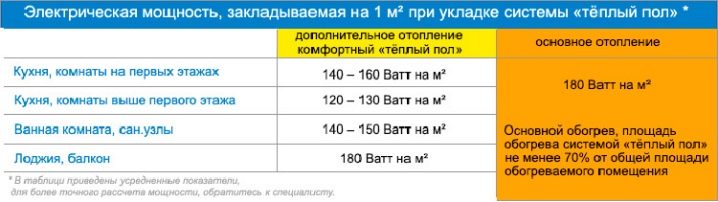

  • Ключевой фактор, который влияет на уют в доме – это мощность теплых полов. Она, в свою очередь, зависит от вида помещения. Для согревания сухих комнат оптимальная мощность составляет 100-120 Вт на квадратный метр, для влажных понадобятся 150 Вт, для лоджий – 180 Вт.

Но если пол является единственным источником тепла, цифры могут увеличиться.

Чтобы хозяину стало проще ориентироваться в подборе пола, ему стоит ознакомиться с таблицей, где приведены необходимые тепловые расчеты.

Материалы и инструменты

Перед тем как начать установку, нужно подготовить все нужные инструменты, во избежание казусов.

Для монтажа понадобятся:

  • система теплого пола;
  • крепежные элементы;
  • медный кабель для заземления;
  • провода для соединения;
  • система защиты УЗО;
  • регулятор;
  • термодатчик;
  • клей;
  • лента монтажная;
  • датчик температуры;
  • насос.

Определяющий принцип при подборе материалов – расчет теплопотери помещения. Необходимо выбрать определенный шаг укладки провода и нужную длину для всего пространства. Для пленочных систем расчеты проводить легче: надо выбрать столько элементов, сколько нужно для покрытия всей площади. Нужно учитывать провод, подключающий теплый пол и регулятор от счетчика к элементам системы от регулятора. Ни в коем случае нельзя подключать электрический пол к розетке.

Надо удостовериться в том, что электрический ввод сможет выдержать нагрузку. В противном случае его придется поменять и подобрать нужные автоматические предохранители.

Как сделать своими руками?

Если хозяин дома хочет сам выполнить монтаж от «А» до «Я», ему предстоит огромная работа. Речь пойдет об установке водяного пола, поскольку он наиболее оптимален в частных домах. Сначала нужно подготовить сам пол к монтажу.

Порядок действий следующий:

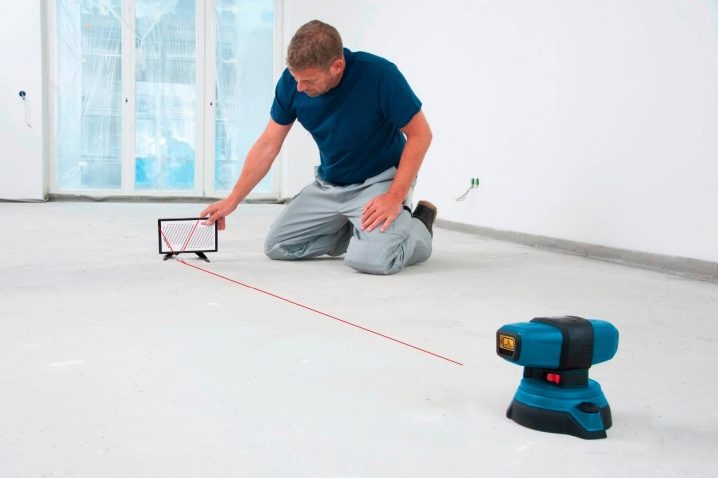

  • Нужно устранить напольное покрытие, если таковое имеется. При помощи цементного раствора нужно заполнить трещины. Также сгодится небольшой слой чистого крупного песка. Нужно убедиться в том, что у пола нет перекосов. Для этого понадобится строительный уровень.

В противном случае появятся области с застоем теплоносителя, а, значит, комнаты не смогут нормально нагреваться.

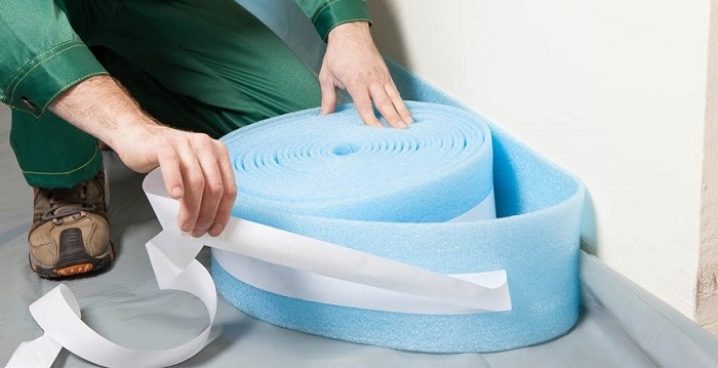

  • Следует вмонтировать ленту из демпфера вдоль периметра и на контурном стыке. Сама лента бывает любой ширины. На ней может быть клеящий слой, а может и отсутствовать. Ширина ленты должна быть больше, чем расчетная высота бетонной стяжки. Нужно выбрать крепление, в зависимости от того, какова отделка стены. Лента с клеящим слоем легко прикрепляется к ровным стенам, а к шероховатым площадям ее стоит прикрепить дюбель-гвоздями.

Лента нужна, поскольку она обеспечивает надежность стяжки во время нагревания или остывания пола.

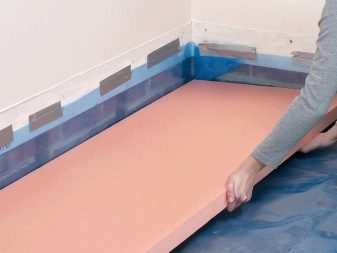

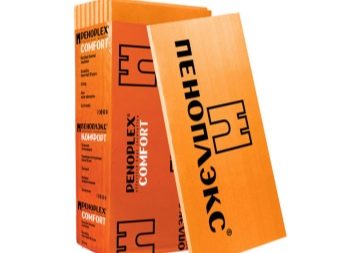

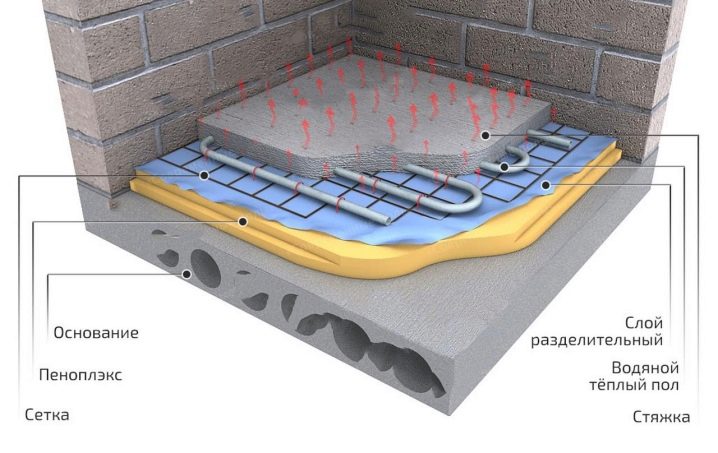

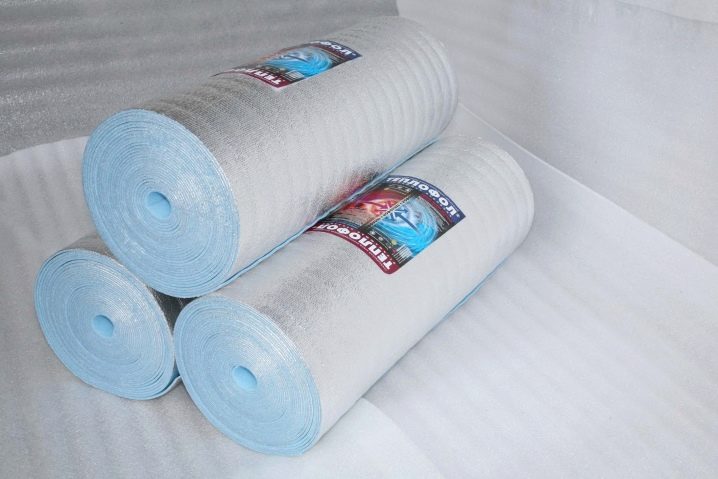

  • Затем нужно делать укладку надежной теплоизоляции. Ею может быть полистирол в виде плит, а может и вспененный полиэтилен рулонами с покрытием из фольги. Плиты нужно класть, избегая щелей. Действия с рулонными материалами проделываются точно такие же, но еще понадобится металлизированный скотч, которым можно соединить стыки.

Полиэтилен чаще используется в невысоких помещениях, потому что там сложно применить более толстый утеплитель. Сам утеплитель нужно покрыть пленкой из полиэтилена, чья толщина составляет около 200 мкм – это обеспечит благоприятные условия для просушки бетона и сохранения его надежности.

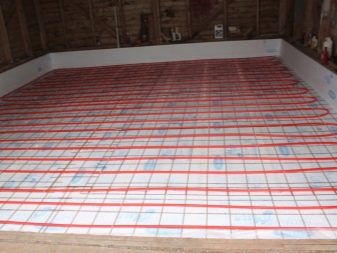

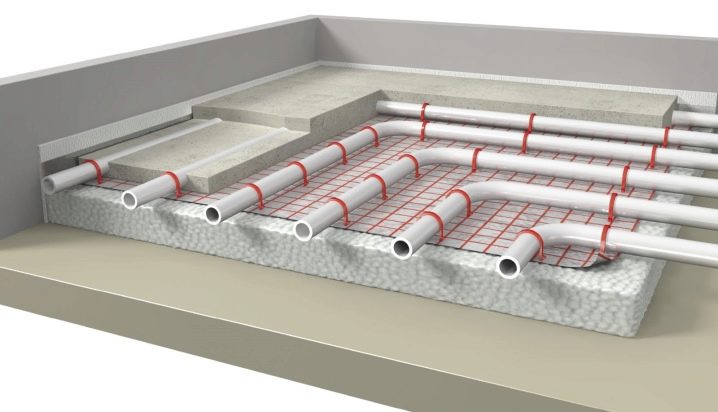

  • Нужно положить на пол арматуру. Ею может быть сетка с 10-сантиметровыми ячейками или сетка из прутьев в 6-8 мм, прикрепленная в областях пересечения проволокой.

На пластиковые направляющие кладут сетку, благодаря чему появится пространство между основанием и арматурой.

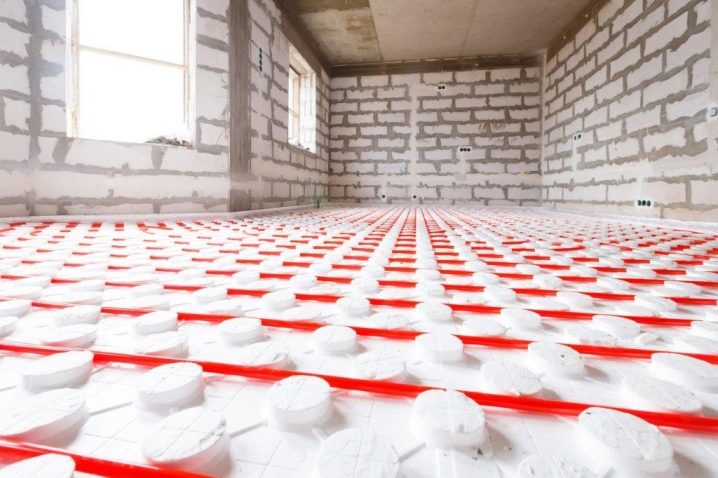

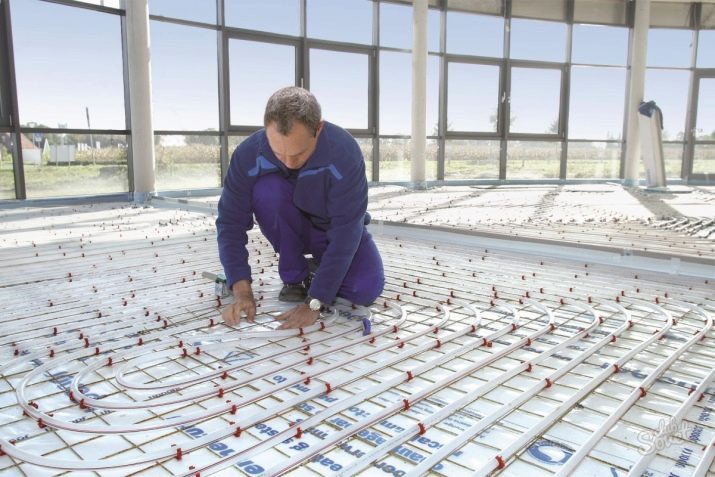

  • Полистирольные плиты с бобышками помогут уложить водяной контур, для них не нужно монтировать направляющие трубы. Во время укладки полистирола нужно использовать трубы из металлопластика вместо полиэтилена.

Укладка арматуры проделывается после того, как установят водяной контур.

Есть некоторые нюансы, которые нужно принять во внимание:
  • Диаметр трубок обычно составляет от 16 до 20 мм. Трубки больших размеров использовать нежелательно, поскольку затраты воды увеличатся.
  • Равномерный отступ от стены варьируется в диапазоне от 75 до 115 см.
  • Укладка труб должна быть ровной и аккуратной. Этому поспособствует заранее намеченная трасса прохождения трубы по полу.
  • Чтобы не было протечек, изгибы трубы должны быть лишены стыков.

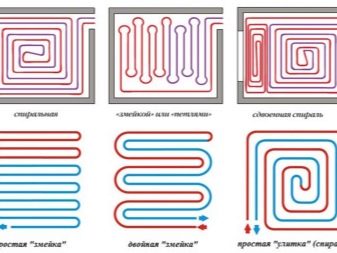

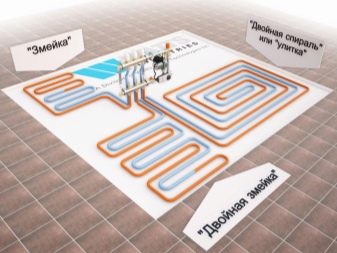

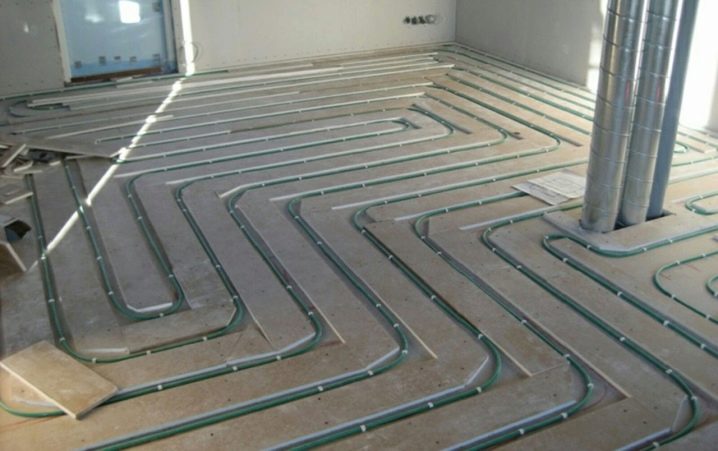

Трубы укладываются в таких схемах, как:

  • змейка;
  • двойная змейка;
  • спираль со смещенным центром;
  • простая спираль («улитка»).

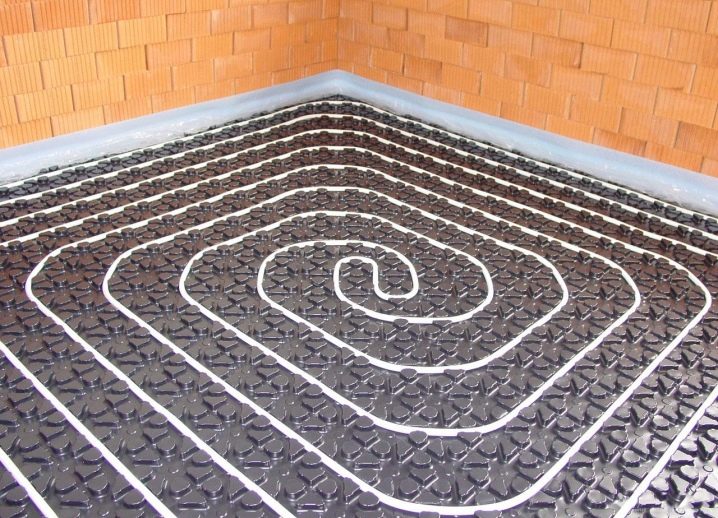

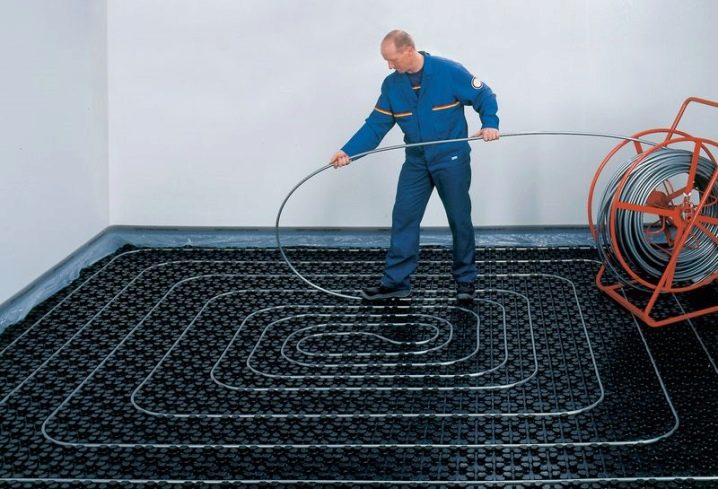

Рекомендуется к применению укладка «улиткой», поскольку у ее контура минимальное количество углов. Трубы водяного контура кладутся с дистанцией в 15 см, для южных регионов подойдут и 30 см.

Трубы водяного контура должны быть не больше магистральных труб по диаметру, чтобы давление стало приемлемым.

Перед тем как приступить к монтажу, сначала нужно начертить план. Укладка труб начинается с распределительного пункта. Работу рекомендуется выполнять с помощником. Один работник занят укладкой труб, пока напарник подвязывает трубы к арматуре, используя пластиковые хомуты. В качестве альтернативы, трубы можно закреплять между бобышками.

Потом край трубы нужно вывести к распределительному пункту и закрепить там, где стыкуются пол и стена. Для этого понадобятся металлические гильзы. Соединительная фурнитура подключает контур теплого пола к распределительному пункту. После этого система заполняется воздухом или водой.

Необходимо удостовериться в том, что трубы целы и невредимы.

Стяжка заливается лучше при заполнении воздухом системы. Для стяжки используется бетон с маркой 200, наполненный мелким зерном. На созданный фундамент заливают бетон, затем расставляют досочные маяки. Пол разглаживается при помощи правила. Стяжка должна быть достаточно высокой для того, чтобы трубы и арматура могли быть покрыты на 5-6 см.

Если стяжка будет толще, ухудшится самоотдача. А если стяжку сделать тоньше, пострадают трубы. При помощи сита можно покрыть цементом поверхность стяжки, для большей надежности.

Около месяца продлится высыхание стяжки, после которого можно установить и нагрузить декоративное покрытие, например, кафельную плитку.

Керамогранит – лучший вариант для облицовки поверхности на теплом полу. Его можно уложить на теплый водяной пол после застывания бетонной стяжки. Но если возникнут протечки, будет очень трудно провести локальный ремонт.

Керамогранитом можно облицовывать и электрический теплый пол. Но если обогрев сломается, придется демонтировать облицовку.

Если хозяин дома хочет централизованное отопление, ему нужно согласовать это с организацией, которая поставляет теплоноситель.

Наибольшим спросом под керамогранит пользуются две системы: инфракрасные полы и нагревательные маты. Керамогранит покрывает гипсокартон в случае с инфракрасным вариантом, а во втором случае – кладется поверх матов.

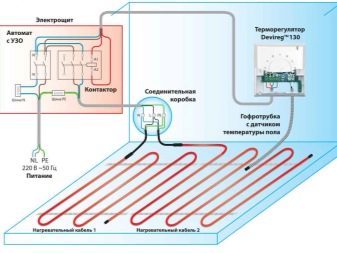

Установка электрического пола проходит в целом так же, как и монтаж водяного. Разница в том, что в бетонную стяжку прокладывают кабель, а над утеплителем стелется дополнительный слой фольги.

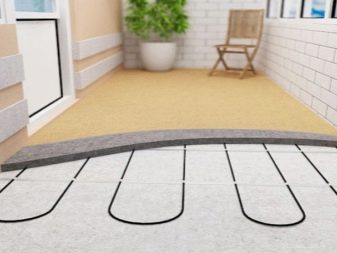

Примечание: если хозяин дома хочет установить теплый пол на веранде или лоджии, нужно подготовить более плотный слой для утепления. Для этого понадобится минеральная вата или пенополистирол толщиной 10 см.

Нагревание также можно распространить и по деревянному полу, но в этом случае у водной системы имеются свои особенности:

  • Месторасположение трубопровода с циркулирующим теплоносителем – на поверхности лаг или дощатого пола в специально сформированных каналах.
  • Теплораспределительные пластины аккумулируют и передают тепло каналам. У данных элементов есть выемка, в которой укладываются трубы нагревательного контура.
  • Те же пластины увеличивают жесткость аппарата, вследствие чего подложка при монтаже не понадобится.
  • Если нужно отделать пол линолеумом или плитой из керамики, пригодятся цементно-стружечные или гипсоволокнистые плиты, имеющие небольшие изоляционные показатели.

Помимо традиционных методов, существует финская технология монтажа теплого пола. Она облегчает конструкцию и позволяет избежать монолитной заливки.

Принцип установки остался прежний, но количество материалов увеличилось:

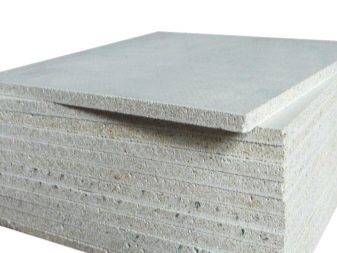

  • Гипсоволокнистый лист – крепкий, надежный для изгиба, иногда требуются влагостойкие листы;

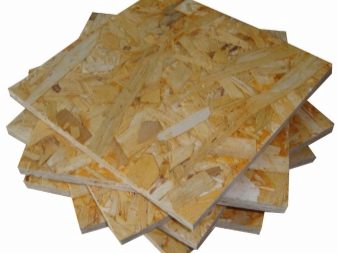

  • ДСП, ОСП – у этого материала теплоотдача слабее, чем у предыдущего варианта; можно приобрести полные комплекты пола на сухой стяжке из этих листов, но стоят они дорого;

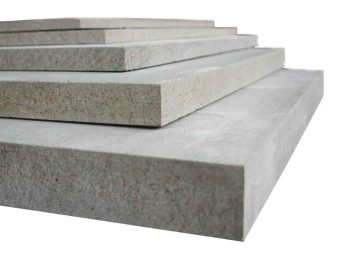

  • Цементно-стружечная плита;

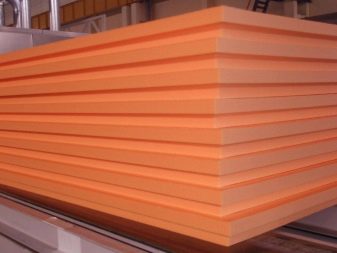

  • ЭППС – трубы устанавливают в утеплитель, а промежутки заполняются клеем; фольга способствует увеличению теплоотдачи.

Листы на гипсовой базе – самый лучший вариант по нескольким критериям: оптимальная цена, простое разделение на сегменты, экологичность.

Монтаж по финской технологии проходит следующим образом:

  • Пароизоляция проходит между лагами, на нее накладывается утеплитель и другой слой пароизоляции, который укрепит древесину и утеплитель.
  • Гипсоволокнистые листы прикрепляются к лагам, пространство между которыми не должно превышать 60 см.
  • На образовавшейся поверхности чертится маршрут будущей установки трубных контуров. Нужно аккуратно повторить на чертеже все изгибы и повороты.
  • Листы следует распилить на полосы и при помощи саморезов присоединить к фундаменту конструкции. Дистанция между листами должна быть больше диаметра труб теплого пола.
  • В крайнем случае можно сделать два ряда полосок, тогда высота конструкции будет больше диаметра трубы.

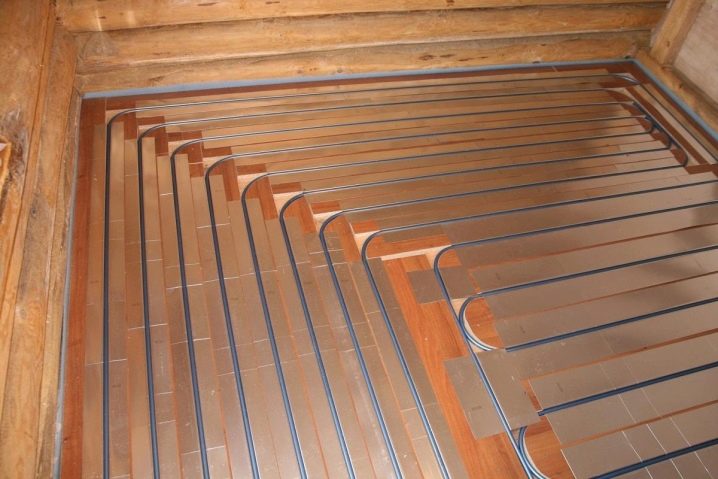

  • Алюминиевая фольга должна покрыть поверхность пола таким образом, чтобы она попадала в углубления для укладки труб.
  • Следуя чертежу, между распиленными листами прокладываются контуры труб. Их фиксируют саморезами и пластиковой лентой.
  • Оставшиеся пустоты можно залить клеем для плит или смесью из гипса.
  • Получившуюся конструкцию покрывают гипсоволокнистыми листами. Они являются фундаментом для финишного напольного покрытия.

Примечание к финской технологии: длина купленной трубы зависит от площади комнаты, особенностей источника тепла, его затрат и мощности аппарата, который нагревает теплоноситель.

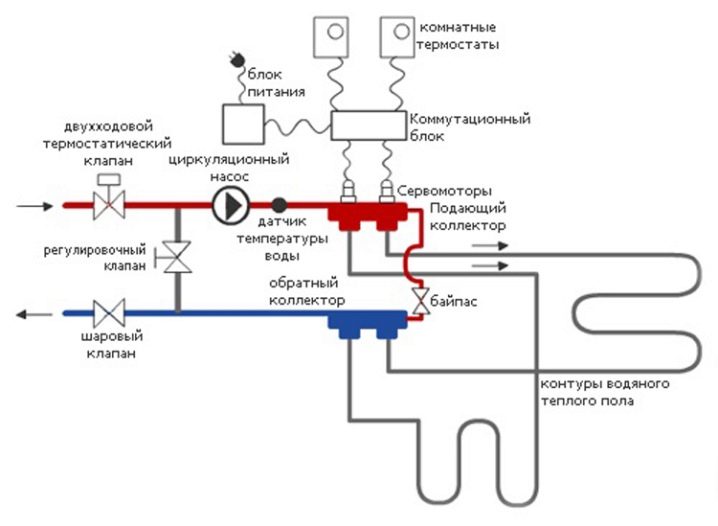

Узел подмеса или смесительный узел нужен тогда, когда хозяин дома окончательно решил отапливать помещения с помощью полов. О том, как устанавливать отопительную систему, расскажет следующий раздел.

Пошаговая инструкция

Укладка труб под стяжку – это далеко не весь процесс монтажа. Отдельная задача – это подключение устройства. Котел – ключевой элемент в отопительной системе. Но чтобы котел функционировал, нужно внимательно отнестись к монтажу распределительного узла.

Он может быть выполнен из следующих материалов:

  • Латунь – дорогостоящий материал обладает долгим сроком эксплуатации и возможностью выдерживать высокое давление. Подходит для всех видов труб.
  • Медь – материал способен выдерживать большее давление, чем вышеупомянутая латунь, до 30 бар. Этот материал идеален для рабочей жидкости вроде масла.
  • Нержавеющая сталь – оптимальный вариант, поскольку этот материал сравнительно доступен по цене.

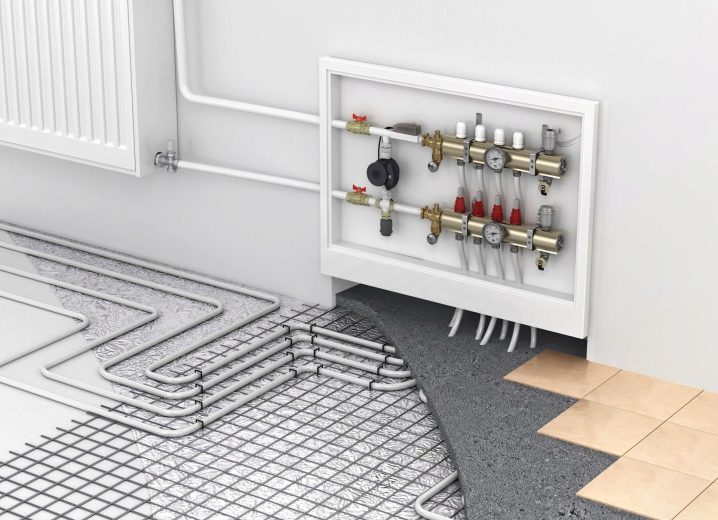

В качестве дополнительных элементов для коллектора необходимы гребенка, воздухоотвод и дренажный кран, поскольку они не позволяют воздуху скапливаться.

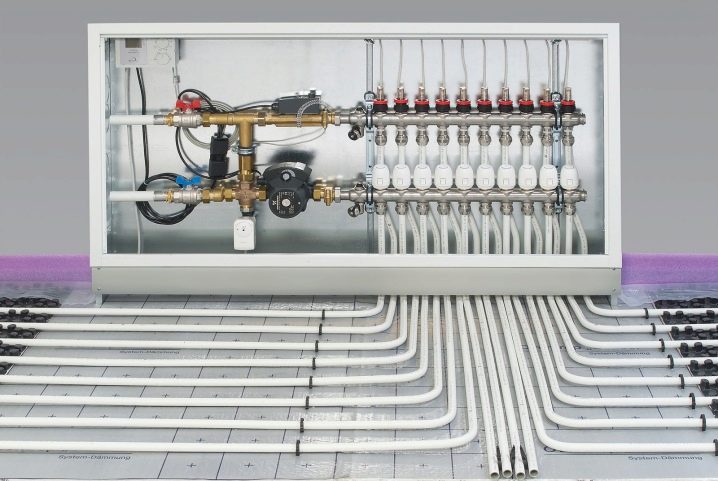

Коллекторный шкаф должен располагаться в специально отведенном месте. Обогреватели должны находиться на равных от него расстояниях. Монтируется шкаф, коробка, к коллектору подводятся трубы подачи (горячая вода из котла) и обратки (остывшая вода, которая грела пол). На них монтируется вентиль с применением фитингов.

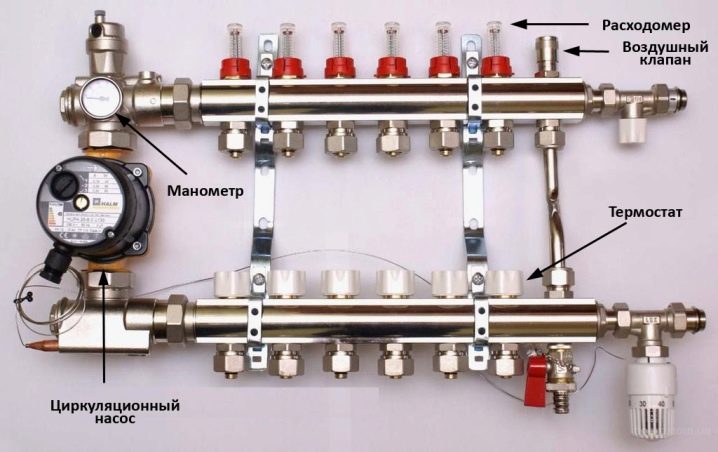

Затем нужно подключить коллектор, который состоит из пары гребенок, сливного крана, воздухоотвода, клапана и термодатчиков. Сервоприводы, отвечающие за закрытие и открытие вентилей распределяющего коллектора, присоединяются к термостатическому клапану коллектора или на отдельный клапан.

Распределительный узел нужно собрать самостоятельно и скрыть в нишах. После того как трубы подачи и обратки заведены, их присоединяют к коллекторной составляющей. В этом металлическом элементе выход закрывается заглушкой, а вверху монтируется воздухоотвод. Затем нужно подвести трубы контуров пола и присоединить к коллекторной системе при помощи фитингов.

Установка и настройка датчика обеспечивают самостоятельную регулировку температуры. Не стоит забывать и о таком элементе, как расходомер, контролирующий трату воды.

Расходомер монтируется вертикально, а далее действия производятся в следующем порядке:

  • Расходомер следует присоединить к технологическому входу обратной линии коллектора.
  • Надо открыть напорный измеритель, вращая колбу влево.
  • Нужно устранить заводское кольцо.
  • Затем следует повращать кольцо корпуса вправо до необходимого уровня напора. Таким образом, скорость потока энергоносителя балансируется. Шкальный поплавок покажет необходимую величину.
  • Кольцо закрывается накладкой. В противном случае повредится аппарат. Особенно это касается тех ситуаций, когда узел водяного пола не укреплен в шкафу или в углублении.
  • Далее проводится проверка исправности устройства.

Как правильно пользоваться?

Электрический теплый пол

Каждый вид пола по-разному устроен. Нелишним будет узнать о некоторых тонкостях его эксплуатации.

У электрического пола есть несколько видов регуляторов, благодаря которым можно контролировать расход тепла:

  • Электронно-механический регулятор – им управлять легче всего: у него небогатый набор функций (контролирование нагрева и отключение пола), управляется при использовании колесика на регуляторе, цена небольшая, данное устройство ломается нечасто и легко чинится.
  • Цифровая панель управления – похожа на предыдущий образец, только управляется кнопками или сенсором. Аппарат оснащен электрическими датчиками, отмечающими температуру воздуха и пола в квартире.
  • Программируемый терморегулятор – оснащен несколькими датчиками для измерения температуры; информацию они передают на контроллер, который поддерживает температуру в отдельных помещениях. Некоторые регуляторы контролируются даже через интернет.

При управлении электрическим полом, нужно следить за тем, чтобы мощности пола и датчика соответствовали друг другу. Бывают ситуации, когда приходится приобретать несколько датчиков для одной комнаты.

Одно дело – настроить, а другое – установить регулятор. Потребуется повредить стену, чтобы вмонтировать в нее контроллер. В качестве альтернативы можно установить короб с терморегулятором. Главное, запомнить: не устанавливать регулятор во влажных комнатах. Чаще всего в быту применяют блоки управления с маленьким функционалом. Но можно приобрести программер, с помощью которого можно контролировать пол на расстоянии.

Иногда блок управления может неисправно работать и приходится применять тестер. Необходимо подать ток на принимающую клемму и отметить его на второй клемме, которая делится энергией с нагревательным элементом. В тех случаях, когда ток отсутствует, устройство требуется отдать на ремонт специалисту.

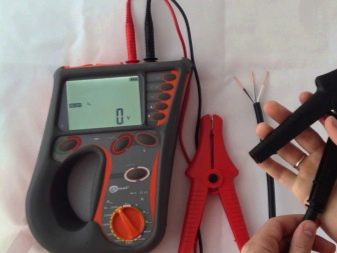

Иногда неправильно функционирует датчик температуры. Он проверяется с помощью мультиметра, измеряющего сопротивление датчика.

Если параметры не соответствуют стандартам (5-45 кОм), датчики необходимо поменять.

Водяной теплый пол

Обратите внимание на некоторые нюансы, связанные с эксплуатацией водяного пола:

  • Конструкцию стоит активировать в первые холодные дни. Нагревание комнат может длиться с большой продолжительностью, поскольку сначала теплеет пол, за ним стены, потом воздух. И только тогда стабилизируется температура с определенными показателями.
  • Температура циркулирующей жидкости должна повышаться медленно, если напольное покрытие – ламинат или дерево. Благодаря этому пол сохранит долговечность.
  • В случае необходимости водяной пол может греть целый год. В жаркие дни имеет смысл использовать отопительные ветки под плитой из керамики, сохраняющей холод в любое время года.

Если не уделить должного внимания обустройству теплого пола, будут допущены ошибки, которые проявятся в будущем:

  • Поверхность пола не будет равномерно распространять тепло.
  • Затраты на материалы окажутся напрасными, поскольку какая-то часть из них окажется ненужной, а какой-то даже будет не хватать.
  • Мебель, стены и подполье будут прогреваться, хотя этого не должно быть.
  • Избыток воды и цемента приводят к появлению трещин на полу. В некоторых ситуациях трещины можно устранить, прогрунтовав поверхность несколько раз. Но лучше всего обратиться к специалисту.

Отдельный совет для тех, кто хочет установить теплый пол с таким покрытием, как ковролин: если покупатель живет на даче – ему пригодятся нагревающие маты, для жителей частного дома – водяные полы, для обителей квартир – инфракрасные образцы.

Более подробную инструкцию с особенностямм монтажа теплого пола смотрите в следующем видео

Удачные примеры и варианты

В качестве наглядной иллюстрации приводятся примеры теплых (в основном водяных) полов в нескольких вариациях:

  • На даче;
  • На лоджии;
  • Под ковролин;
  • Инфракрасный образец.
