Уличное освещение

Чтобы организовать внешнее освещение, подчеркивающее все достоинства дома и приусадебного участка, нужно понимать, какой светильник с какой целью устанавливается, особенности скрытого монтажа проводки и подобные мелочи. Знания о требованиях, которым должно отвечать устройство, также являются одним из важнейших пунктов. Одним словом, чтобы уличное освещение максимально хорошо справлялось со своей ролью, нужно основательно подготовиться, все спланировать, постичь многие тонкости этого вопроса, тогда результат получится действительно впечатляющим.

Современный мир нельзя представить без уличного освещения, и если для подбора светильников внутрь дома есть определенные общеизвестные правила, диктуемые стилистикой или пропорциями комнат, то наружное освещение требует совершенно другого подхода. На первый план здесь выходят не столько эстетические требования, сколько безопасность установки и эксплуатационные характеристики самого прибора.

Общеизвестным фактом является то, что внешнее освещение поглощает огромное количество электроэнергии, и вполне логичным является желание максимально снизить затраты. Проектировщики долго работали в этом направлении, так что на сегодняшний день мы имеем лампочки, поглощающие намного меньше электричества или целые батареи, заряжающиеся от альтернативных источников электроэнергии.

Количество уличных светильников зависит не только от зоны, которая требует освещения. Часто они выполняют декоративную функцию, позволяя сделать акценты на особо значимых элементах, например, статуях, фонтанах или растительных композициях. Все это непременно должно учитываться при составлении ландшафтного дизайн-проекта. В зависимости от планируемой частоты установки ламп зависит мощность источников освещения, выбранных для них.

Возвращаясь к мысли о дизайн-проекте, стоит оговориться, что его составление обязательно, если вы хотите получить на выходе грамотное уличное освещение, работающее без перебоев. Зачастую светильники требуют прокладки проводки под землей, в связи с чем необходимо точно знать, куда именно придется тянуть кабели.

Это сыграет на руку еще по двум пунктам:

1. Получится сэкономить денег, так как при покупке сразу большого мотка кабеля вам, скорее всего, сделают хорошую скидку.
2. Если укладывать сразу всю проводку, получится более безопасная конструкция, так как провода не будут перекрещиваться друг с другом, более того, они будут заложены на одной глубине, что упростит ремонт в случае неполадок.

Эстетика эстетикой, но в первую очередь уличное освещение призвано обеспечить безопасность людей, оберечь их от несчастных случаев из-за падения по недосмотру. В нашей стране есть ряд установленных нормативов для наружного освещения. Они согласованы на федеральном уровне, так что настоятельно рекомендуется брать их в расчет.

Есть ряд требований, выдвигаемых к осветительным приборам.

• Подходящий размер;
• Рациональное потребление электрической энергии;
• Удобство в обслуживании;
• Удобство в управлении.

Для того, чтобы определить необходимую величину освещения того или иного участка, стоит обратиться к Строительным нормам и правилам (СНиП) 23-05-95, в которых подробно изложено, какая должна быть средняя освещенность, какое необходимо распределение освещенности для той или иной области.

Ниже приведены некоторые рекомендации на основании СНиП:

• Для открытых бассейнов следует устанавливать освещение так, чтобы оно предоставляло средний уровень освещенности в 100 люкс;
• Для зоны отдыха, аллеи, парка норма освещенности должна составлять не менее 10 лк;
• Средняя освещенность входа в здание должна сохраняться на уровне не ниже 6 лк;
• Запасной вход следует освещать на уровне не ниже 4 лк;
• Для дорожки перед входом действует то же ограничение – не менее 4 лк.

Обязательно нужно помнить об общефедеральных нормах освещения при проектировании ландшафтного дизайна. Их использование во много раз снизит опасность получения травмы из-за недостаточной освещенности какого-либо участка, а также поможет определиться с покупкой лампочек.

Таким образом, необходимо брать в расчет особенности, которыми обладает уличное освещение, а также ограничения, накладываемые на внешние светильники, такие как безопасность, прочность, устойчивость к агрессивной внешней среде, легкость в обслуживании, рациональное использование электроэнергии, создание достаточного уровня освещенности участка.

Относительно монтажа наружного освещения есть четко оговоренные правила. Во-первых, они выполняются кабельными или воздушными и только с использованием изолированных проводов. Такое ограничение установлено в целях безопасности.

Провода обязательно должны быть влагозащищенные, поскольку попадание на них влаги может привести к короткому замыканию. Иногда это очень опасно, особенно в деревянном доме, когда все жилище и пристроенные конструкции могут вспыхнуть из-за пары искр. Чем большая изоляция у проводки, тем лучше. Если планируется прокладывать кабель под землей, лучше всего спрятать его в специальный защитный короб из поливинилхлорида, защищающий от агрессивных веществ, содержащихся в почве.

Если устанавливается воздушная конструкция, особое внимание нужно обратить на опоры. Они не должны проводить ток, иначе в случае повреждения проводов может случиться непоправимое. Оптимальным решением будет выбор в пользу следующих материалов:

• Дерево;
• Бетон;
• Железобетон;
• Металл.

Различают разные механизмы управления уличными светильниками. Ручное управление осуществляется диспетчером, который вручную включает и выключает осветительные приборы. Стоит отметить, что подобная система управления практически канула в Лету, так как она зачастую проигрывает современным автоматизированным вариантам по ряду признаков.

Автоматизированная система работает по двум принципам:

• Первый тип оснащается датчиками движения и таймером, определяющим, через какое время после движения светильники должны потухнуть. К плюсам относятся отсутствие необходимости ручной регулировки и экономия электроэнергии, а к минусам – высокая чувствительность аппаратуры. Зачастую достаточно пробежавшей кошки или пролетевшей птицы, чтобы фонари вновь заработали, и это может продолжаться всю ночь.
• Следующее устройство базируется на степени освещенности улицы. Фонарь оснащается фотореле, реагирующим на солнечный свет или его отсутствие. Достаточно светло – фонарь не горит, при наступлении темноты он загорается. Такая конструкция поглощает больше электроэнергии, чем предыдущий вариант, однако она и «ведет себя» более стабильно.

Для управления всеми осветительными приборами обычно сооружается шкаф уличного освещения, к которому подключаются все провода светильников. Здесь можно их все разом обесточить при неполадках или же управлять каждым устройством по отдельности, переключая режимы управления.

При планировании подачи тока следует ориентироваться на нормативы СН 541-82 «Инструкция по проектированию наружного освещения городов, поселков и сельских населенных пунктов». Там даны подробные указания относительно систем питания и заземления осветительных сетей.

Несмотря на разрешенную мощность, необходимо помнить о том, что наиболее безопасными признаны светильники на 24 Вт или 12 Вт. При правильном подборе лампочек они будут светить ничуть не хуже, при этом потребляя в разы меньше электроэнергии.

При монтаже кабелей нельзя забывать о безопасности. Для воздушных сетей обязательно использование дополнительных опор, чтобы в случае климатических перемен не случилось обрывов кабелей. Помимо того, что это может обесточить всю площадку, свободно висящий порванный кабель под напряжением опасен для человеческой жизни. При укладке кабеля под землю рекомендуется накрыть его защитной сеткой примерно в 20 см от кабеля между ним и поверхностью земли. Если кто-то начнет копать в неположенном месте, он наткнется на сетку и, скорее всего, поймет, что там проходят высоковольтные линии.

Существует огромное многообразие видов уличных осветительных приборов, призванных подсвечивать отдельные предметы, участок в целом или только территорию, расположенную вплотную к дому. Разбор следует начать с лампочек, использующихся в качестве осветительных элементов в светильниках.

Традиционно для уличной подсветки используются следующие виды лампочек:

• Лампы накаливания. Данный тип постепенно уходит в прошлое, уступая место более прогрессивным вариантам. Лампы накаливания сильно нагреваются, преобразовывая большинство электроэнергии в тепловую, а не в световую. Они отличаются небольшим сроком службы (около 1000 часов) и малым выбором световой температуры (возможен только теплый желтоватый свет). Лампы накаливания требуют много места для установки, длина их патрона около 12 см, так что их можно монтировать только в большие светильники.
• Газоразрядные. Чаще можно встретить название «разрядные лампы», которое данный вид источников освещения получил из-за того, что свет производится благодаря электрическому разряду в газах. Они имеют высокий КПД, эффективно преобразовывая электрическую энергию в световую. Разрядные лампы отличает более долгий срок службы, чем лампы накаливания. Он варьируется в пределах 3000-20000 часов.

• Ртутные. Для наружной подсветки используют ртутные модели общего назначения. Они сильно нагреваются при работе, и этот факт стоит учитывать при планировании электропроводки: лучше всего использовать термозащиту. Из-за высокой яркости их часто применяют для освещения больших открытых пространств.
• Металлогалогенные. Мощность металлогалогенных ламп выше ртутных, поэтому их нередко применяют как декоративное узконаправленное освещение, как, например, архитектурная подсветка. Лампы производят наиболее приближенный к дневному свет без примесей голубых оттенков, так что их можно использовать и в классических садах, и в современных.
• Натриевые. Данный тип зачастую можно встретить на городских улицах. Оранжево-желтый свет производится как раз натриевыми лампами. Несмотря на высокий КПД, существенным недостатком является невозможность выдержать низкие температуры. Чтобы поддержать нужный микроклимат, изготавливаются специальные дорогостоящие колбы.
• Ксеноновые. Одни из самых ярких представленных образцов, они отличаются важным плюсом: температура света значительно варьируется от мягкого теплого желтоватого до холодного бело-фиолетового.

• Люминесцентные. Отношение к люминесцентным лампам довольно неоднозначное. С одной стороны, срок их службы достигает 10000 часов, они производят яркий свет и хорошо переносят перепады температур. С другой – их можно вывести из строя элементарными частыми включениями и выключениями. Как бы то ни было, люминесцентные лампы занимают второе место по надежности среди уличных источников освещения.
• LED-лампы. Светодиодные лампы используются повсеместно. Сперва их начали использовать внутри жилища в качестве яркого и экономичного светильника для люстры или как точечные потолочные элементы, а потом диоды перекочевали за пределы домов. Устройство, оснащенное светодиодами, не подвержено нагреву, что делает выбор в их пользу очевидным. Более того, на сегодняшний день такие лампочки служат дольше всех – до 50000 часов.

По конструкции светильники бывают самые разные:

• Часто можно встретить грунтовые лампы, устанавливаемые для подсветки альпийских горок и прочих растительных композиций. Они акцентируют внимание на растениях, выгодно подсвечивая подбор разновидностей.
• Для подсветки возле тропинки чаще всего применяются обыкновенные фонари на опорах. Высота опор может быть самой разной, начиная от коротких моделей у самой земли и заканчивая вариантами, превышающими человеческий рост.

• В некоторых садах с налетом романтики можно встретить целые подвесные конструкции над тропинкой. Для их сооружения применяется гирлянда. К столбу крепят кронштейн, а на кронштейн – гирлянду, и так до самого конца конструкции-тоннеля.
• Потолочные или настенные накладные светильники применяют для освещения террас или приусадебных веранд, а также с их помощью подсвечивают зону главного входа и периметр дома. Если у дома используются лампы типа прожектор, скорее всего, они нужны для создания узконаправленного потока света на какую-либо деталь. Это может быть архитектурный изыск или произведение искусства, например, красивая скульптура. В качестве обыкновенных накладных светильников используются простые лампы с решеткой.

• Встраиваемые светильники применяются тогда, когда необходимо создать иллюзию света, льющегося из ниоткуда, или максимально акцентировать внимание на подсвечиваемой детали. Обыкновенно они используются для выделения растительных акцентов, но могут использоваться и в качестве подсветки для дорожки.

Чтобы правильно разместить подсветку на территории, необходимо учитывать особенности каждого из участков: размер, наличие декоративных элементов, необходимость в создании особой атмосферы, стилистическую направленность и подобные.

Выбирая подсветку фасадов, можно предпочесть либо тот вариант, при котором все стены хорошо освещены, либо акцентное архитектурное освещение. В первом случае освещаются все стены в целом, не выделяются какие-либо нюансы. Подсветка нужна для того, чтобы подчеркнуть особенности дома, его размер и величественность, создать иллюзию фундаментальности конструкции.

В случае с точечной архитектурной узконаправленной подсветкой выделяются изыски дизайна, например, фигурные фасады, ниши, резьба, статуи и подобные. Акцентную подсветку уместно использовать, когда есть по-настоящему интересный нюанс, на который хочется обратить внимание зрителя.

Для дачного участка логично организовать место для посиделок с друзьями, нуждающееся в особом световом оформлении. Для того, чтобы «место встречи» выглядело максимально привлекательно, рекомендуется организовать его под навесом из гирлянды. Столь необычное освещение добавит ощущение праздника, располагая к веселым шуткам и танцам в вечернее время. Если выбрать мягкий приглушенный свет, получится создать доверительную атмосферу, располагающую к задушевным разговорам.

Для крыльца применяют потолочные или настенные светильники, установленные под самым козырьком. Они должны давать достаточно света, чтобы была возможность увидеть ступеньки, не прилагая усилий и не приглядываясь. Крыльцо к дому можно оснастить фонарями, расставленными по обе стороны ступеней. Подобный ход придаст величия виду конструкции, поскольку он часто применяется для декорирования классических больших лестниц.

В саду используют подсветку для деревьев, для растительных композиций или просто в недостаточно освещенных уголках участка. Обязательна подсветка фонтанов или иных водоемов, например, небольшого пруда. Это делается не только для эстетического наполнения, но и в целях безопасности, чтобы заблудившийся в потемках человек не свалился ненароком в воду.

В частном доме на улице часто сооружают беседку, веранду или террасу. На открытой веранде порой достаточно установить только потолочные светильники. Они могут представлять собой классические подвесные люстры или накладные светильники, самое главное – сделать упор на материалах повышенной прочности. При выборе ориентируйтесь на значение индекса IP: для улиц подходят значения 21, 22 (под навесом), 43, 44 (вдали от источников воды), 54, 65, 66 (рядом с водоемами), 67, 68 (для подсветки непосредственно в фонтанах, прудах и иных водоемах).

Для террасы также приветствуется установка дополнительных настенных светильников. Не обязательно выбирать большие модели с высокой степенью освещения, настенные модели применяются больше для создания уюта, чем для реального освещения. Остановите свой выбор на источниках уютного теплого света.

Для освещения беседки руководствуйтесь теми же принципами, что и для веранд, однако не забудьте подсветить дорожку от дома. Желательно проследить, чтобы подсветка дорожки была выполнена в том же ключе, что и общее освещение беседки и территории рядом с домом. Тогда вам удастся создать по-настоящему захватывающее световое оформление.

Как было сказано выше, монтаж проводки для улицы может проводиться двумя способами. Более распространенным является прокладывание проводов под землей.

Определившись точно с количеством светильников, необходимо нарисовать аккуратную схему их месторасположения. Для этого сначала расчертите план своего приусадебного участка и на нем разметьте, где будет находиться тот или иной светильник. Не забудьте указать его тип: встроенный, декоративный, высокий или низкий – каждый нюанс важен. Укажите и мощность каждого из светильников.

Приступайте к чертежу плана расположения проводки.

Помните о нескольких правилах, которыми необходимо руководствоваться:

• Кабель кладется на глубине 70 см;
• Он должен быть удален от построек на 60 см;
• Расстояние от трубопровода – 50 см;
• Расстояние от параллельных кабелей – 30-50 см;
• Кабели нельзя прокладывать ближе, чем в 6 м от проезжей части;
• Кабели нельзя прокладывать ближе, чем в 3 м от тропинок на приусадебном участке.

После того, как план нарисован, а провода выбраны, пришло время прорыть траншеи для укладки проводов. Лучше использовать для них защитный короб. Выройте траншеи необходимой глубины и ширины и уложите на дно кабели. Далее присыпьте их песком примерно на 0,1 м, а поверх положите гальку или щебенку. Такой плотный слой убережет кабели от проседания земли и возможных повреждений.

Далее положите примерно 10 см грунта и установите защитную сетку как предупреждение о местонахождении кабеля. Оставшуюся часть засыпьте грунтом и утрамбуйте. В месте, где должен устанавливаться светильник, выведите кабель из-под земли петлей. В дальнейшем петля разрезается, а провода оголяются для подключения к светильникам.

Обустройство навесной осветительной конструкции производится при помощи столбов. Провода прячутся внутри столба и в дальнейшем вытягиваются наверху и протягиваются к следующему столбу, и так продолжается, пока это необходимо. Обращайте внимание на качество изоляции кабелей и их прочность. Именно подобные мелочи играют решающую роль в долговечности всего осветительного подвеса.

Лучше всего, если монтаж электропроводки проводится профессиональным электриком. В особенности это относится к случаям, когда планируется установить светильник на автоматическом управлении. Дело в том, что при несоблюдении перечисленных условий, а также подключении не соответствующих проводов велик риск поломки уличной лампы или возникновения возгорания, что приведет к порче окружающего пространства.

Как провести проводку под землей смотрите в следующем видео.

Частым приемом для подсветки дорожек является использование светильников на столбах, установленных вдоль тропинки. Высота светильников варьируется: для приусадебных участков выбирают короткие декоративные модели, для общественных мест – высокие фонари. Важно, чтобы общая картина подсветки выглядела гармонично и привлекательно.

Особо эпатажные хозяева вполне могут остановить свой выбор на фонарях, имитирующий тканевые абажуры для внутреннего освещения. Подобные высокие модели выглядят ничуть не менее уютно своих маленьких «братьев». Они не только приковывают к себе внимание, но и хорошо справляются со своей основной ролью – созданием достаточного уровня освещенности.

Для садов в современном стиле характерно использовать белый прохладный свет, так как он выглядит более футуристично. С помощью белого света можно расставить акценты, показав интересные предметы такими, какие они есть на самом деле, ведь именно белый свет наиболее близок к дневному. Также для современных направлений практически не используют иные источники освещения, кроме скрытой подсветки. По задумке дизайнеров свет льется как бы из земли, придавая саду атмосферу загадочности и таинственности.

Подсветка дорожки не обязательно должна находиться вдоль нее. В последнее время все чаще используется такой интересный прием, как замена нескольких плиток на светильники из ударопрочного стекла. В результате получается довольно необычный эффект, которого сложно добиться при помощи других способов установки светильников.

Размещение наружных светильников на подвесах-шнурах способно придать более уютный вид любому месту. Расположенная таким образом подсветка над террасой для дружеских посиделок способствует задушевным разговорам в теплой компании. Выбор мягкого цвета играет на пользу всей атмосфере, делая ее комфортнее и доверительнее. Если бы дизайнер выбрал свет другого оттенка, эффект был бы совсем другим.

Наружное освещение располагают не только вдоль дорожек или над пространствами, но и в бассейнах. Следует отметить большой выбор всевозможных интереснейших решений. Например, в данном примере использованы точечные светильники розового цвета, придающие сюрреалистичный облик всей ландшафтной композиции. Несмотря на то, что снимок сделан в дневное время, цвет сохраняется благодаря выбору в пользу мощных фонарей.

Еще одна занимательная идея разноцветной подсветки для бассейна – использование круглых плавающих светильников-сфер, выполненных из стекла всевозможных оттенков. Такая «дрейфующая» подсветка не только поможет выделить зону водоема. Из-за постоянной смены месторасположения само освещение тоже меняется, благодаря чему сад каждый раз выглядит иначе, по-новому.

Если в ландшафтном дизайне предусмотрены лестницы, стоит помнить, что они требуют иного освещения, нежели обычные дорожки. Необходимо подсветить ступени, чтобы избежать несчастных случаев во время эксплуатации конструкции. На этот случай у дизайнеров есть решение – установка подсветки непосредственно по краю ступеней. Яркий белый свет, как в данном случае, подсвечивает окружающее пространство не хуже светильников по контуру, а выглядит более современно и футуристично.

Правильная подсветка фасада – еще один необходимы пункт, о котором стоит помнить, планируя уличное освещение. В данном случае выбран теплый желтоватый свет, мягко подчеркивающий цвет и структуру каменной облицовки здания.

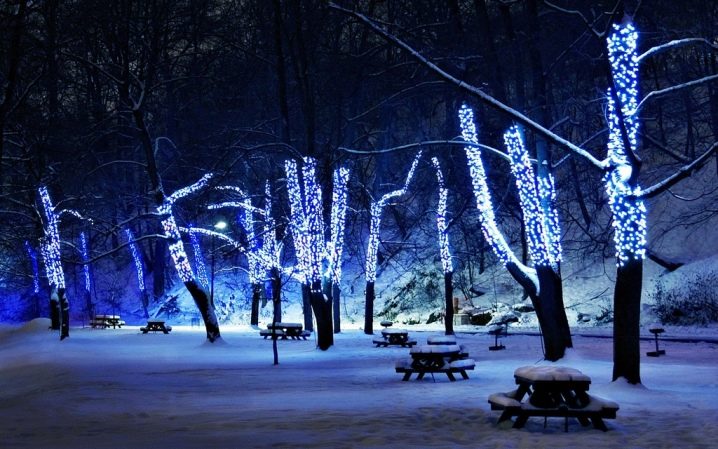

Не только отдельно стоящие светильники стоит относить к наружной подсветке. Зимняя новогодняя подсветка для стволов деревьев с успехом приходит на выручку при недостатке света в парках, скверах, аллеях. Чаще всего такой вариант устанавливается в общественных местах, но возможно использовать его и в личном саду на круглогодичной основе.
