Сильфонная подводка для воды: что это такое и как подобрать?

Еще не так давно подсоединение кранов и смесителей к водопроводу осуществлялось с использованием резьбовой фиксации жёстких труб и сварки. Но с появлением сильфонной подводки технологии установки изменились, и современный потребитель начал переходить на мягкие патрубки.

Технические характеристики

Сильфонные подводки для воды представлены в виде гофрированных шлангов, выполненных из нержавеющей стали марки AISI 304. Изделия могут иметь сварное или цельнотянутое исполнение с толщиной стенок, не превышающей 0.3 мм. Шланги укомплектованы накидными латунными, стальными или бронзовыми гайками, с покрытием из никеля или хрома.

Крайние 2-3 гофры вальцуются, что обеспечивает надёжную фиксацию гаек и герметичное соединение. Каждая трубка укомплектована стопорным кольцом, отвечающим за плотное прилегание уплотнителей и фальца к трубе и фитингу. Для соединения с трубопроводом большего либо меньшего диаметра используются переходники.

Своей надёжностью и долговечностью сильфонные подводки обязаны материалу, из которого они изготавливаются. Сталь отличается высокой устойчивостью к коррозийным процессам, хорошо переносит воздействие кислот, агрессивных химических соединений и отличается повышенной выносливостью к резким перепадам давления и температур. Благодаря таким качествам, стальные изделия могут служить 20 и более лет и обладают способностью выдерживать температуры от -40 до 250 градусов. Рабочее давление подводок сильфонного типа зависит от размера сечения и толщины стенок, но в среднем варьируется в пределах от 1.5 до 3 МПа.

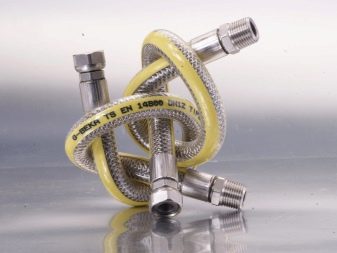

Каждая модель снабжена уплотнительной прокладкой, которая может быть изготовлена из паронита, меди либо фторсодержащего полимера. Ввиду того что уплотнители испытывают серьёзные нагрузки, их толщина соответствует 2.5 мм. Благодаря высокой герметичности и надёжности соединения сильфонные подводки часто используются для подключения к газовым магистралям. Для того чтобы не спутать газовые трубки с водопроводными, первые окрашивают в ярко-жёлтый цвет.

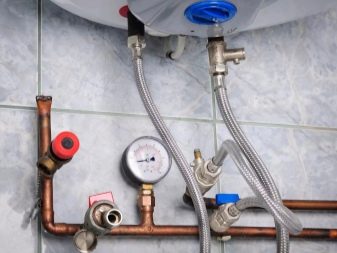

Подводки также могут использоваться при обустройстве систем отопления для подключения радиаторов к главному стояку. Это возможно благодаря высокой температурной устойчивости изделий, способных выдерживать температуру до 250, а иногда и 300 градусов. Для сравнения: резиновые армированные модели рассчитаны на тепловую нагрузку до 120 градусов, а гибкие шланги из ПВХ – на 60°C.

Выпуск сильфонных подводок производится в нескольких типоразмерах, которые рассчитываются в дюймах и обозначают абсолютный размер внутреннего сечения гаек без учета резьбовых борозд. Наиболее востребованными в быту размерами являются 1/2, 3/4 и 2 дюйма. Все рабочие характеристики подводок, а также маркировка стали, из которой они произведены, указываются в паспорте изделий, который прилагается к каждой упаковке и может быть предъявлен продавцами по желанию покупателя.

Особенности

Высокий потребительский спрос и популярность сильфонных подводок обусловлены рядом неоспоримых преимуществ данных изделий:

  • Повышенная устойчивость к кислородной диффузии позволяет шлангам выдерживать серьёзные нагрузки, возникающие в результате высокого давления в сети.
  • Полная огнестойкость и экологическая безопасность моделей позволяют использовать их в жилых зданиях и общественных помещениях без ограничений.
  • Повышенная износоустойчивость и долгий срок эксплуатации выгодно отличают сильфонные подводки от других видов шлангов и патрубков, используемых для подводки воды.
  • Способность подводки держать одинаковое давление по всей длине обусловлено сохранением рабочего сечения трубки даже во время её сильного перегиба.
  • Возможность установки в качестве компенсаторов на полимерные трубопроводы значительно расширяет сферу применения изделий.
  • Высокая устойчивость к гидроударам водопроводной сети и способность к гашению вибраций позволяют использовать подводки в компрессорах и других механизмах, подверженных вибрационным и ударным нагрузкам.
  • Широкая область применения. Помимо подключения к водопроводу, отоплению и газовым сетям, сильфонные подводки используются при монтаже кондиционеров, систем пожаротушения и разнообразных разбрызгивателей, а также для отвода пара и при строительстве промышленного оборудования, работающего с продуктами нефтепереработки и ядовитыми химическими веществами.

Используются подводки и в пищевой промышленности, осуществляя подачу сыпучих веществ, напитков и прочих жидкостей. В быту при помощи подводок выполняют подключение стиральных и посудомоечных машин, душевых кабин и смесителей.

К минусам подводок относят более низкие показатели гибкости в сравнении с резиновыми шлангами, что иногда осложняет монтаж на ограниченных пространствах. Например, под маленькой и узкой мойкой при близком расположении магистральной водопроводной трубы и смесителя осуществить установку гофрированной подводки будет достаточно затруднительно.

Однако при определённых условиях этот недостаток легко переходит в достоинство, так как благодаря упругости шланг способен к сохранению и удерживанию своей формы без помощи дополнительных конструкций.

Ещё одним недостатком сильфонов считается их высокая, в сравнении с резиновыми шлангами, стоимость. Однако, благодаря прочности и долговечности, со временем затраты оправдаются.

Виды

На современном рынке сантехники бесшовные подводки из гофры представлены в широком ассортименте. Сильфонные модели классифицируются по таким признакам, как материал изготовления фитингов и функциональное предназначение.

Фитинги расположены на обоих концах шланга, они отвечают за присоединение его к точке потребления и могут быть выполнены из латуни, нержавеющей и углеродистой стали:

  • Латунные соединители отличаются высокой устойчивостью к коррозии и невысокой стоимостью. Минусом таких деталей является необходимость их замены каждые пять лет. Это объясняется особенностью конструкции детали. Дело в том, что латунь не является материалом, пригодным для сварки, поэтому её закрепление на концах металлического шланга происходит при помощи припаивания. Пайка намного уступает в крепости сварным швам и под воздействием высоких температур быстро приходит в негодность.
  • Фитинги из нержавейки являются оптимальным вариантом и смогут прослужить до ста лет. Материал прекрасно справляется с вибрационными нагрузками и тепловым расширением, благодаря чему может использоваться в системах с высоким давлением и серьёзными температурами. Единственным недостатком стальных изделий является высокая, в сравнении с латунными фитингами, цена.
  • Фитинги из углеродистой стали по своим эксплуатационным характеристикам значительно уступают изделиям из латуни и нержавейки. Детали подвержены коррозии и окисляются под воздействием влаги. Плюсами являются низкая стоимость моделей и достаточно продолжительный срок службы, достигающий 25 лет.

Функционально сильфонные подводки подразделяются на водопроводные, газовые и универсальные.

Предназначение изделий и таблица предельных нагрузок указываются в сопроводительной документации, которая прилагается к каждой партии совместно с сертификатами соответствия либо другими документами, разрешающими их эксплуатацию.

Обзор производителей

Современный рынок сантехнической продукции предлагает большое количество сильфонных подводок, выпускаемых на предприятиях разных стран.

Однако наиболее известными производителями являются немецкие и итальянские компании.

  1. Концерн из Италии Idrosapiens хорошо известен во всём мире. Предприятие занимается выпуском труб, подводок, шлангов и другой сантехнической продукции, и благодаря высокому качеству и широкому ассортименту занимает одну из лидирующих позиций на рынке. Вниманию потребителей предлагаются сильфоны всех видов, способные выдерживать серьёзные нагрузки и отличающиеся привлекательным внешним видом.
  2. Компания Witzenmann GmbH из Германии наряду с классическими моделями представляет усиленные варианты, способные выдерживать давление сети до 21 МПа и используемые на промышленных установках. Бытовые подводки, выпускаемые на предприятии, имеют большое количество положительных отзывов и отличаются высоким качеством и приемлемой ценой.
  3. Продукция итальянской фирмы Emiflex S. p. A. также пользуется повышенным спросом. Модели отличаются красивым хромированным корпусом и высококачественными стальными фитингами. Минусом изделий является слишком высокая для российского потребителя цена.
Idrosapiens
Witzenmann GmbH
Emiflex S. p. A.

Из отечественных производителей можно выделить такие компании, как «Акватехника», «Монолит» и «Флексилайн», выпускающие недорогую, но в то же время достаточно качественную продукцию.

Акватехника
Флексилайн

Как выбрать?

  • При выборе сильфонной подводки необходимо руководствоваться соответствием входных штуцеров с подключаемым прибором без применения вспомогательных переходников. В продаже имеется большое количество шлангов с фитингами и гайками разных диаметров, поэтому подобрать соответствующий размер не составит труда.
  • Кроме того, приобретаемая подводка должна соответствовать температурному режиму и давлению внутри системы. Определить назначение той или иной модели можно при помощи цветовой маркировки, которая находится на растяжной оплётке изделия. Для холодного водопровода нужно приобретать модель с синим флажком, а для горячего – с красным. Существуют и универсальные подводки, способные работать как с горячей, так и с холодной водой. Они имеют двухцветную маркировку.
  • В случае если модель выбирается для подключения смесителя кухонной раковины, где расстояние от магистральной трубы до основания крана минимально, лучше приобрести более гибкий экземпляр. Для этого следует взять несколько образцов и подержать их за один конец в горизонтальном положении. Покупать нужно тот шланг, угол изгиба которого будет максимальным. Необходимо обращать внимание и на видимые дефекты. Так, изделия с некачественным обжатием оплётки возле выходных фитингов, а также повреждённые коррозией модели в совокупности с жёсткими прокладками покупать не стоит.
  • При выборе длины подводки рекомендуется прибавить несколько сантиметров к расстоянию между трубопроводом и прибором. Такое требование обусловлено тем, что при подключении шланг не должен быть натянут между двумя точками: в данном случае уместно умеренное провисание. Это снизит шум, возникающий при движении воды внутри подводки, и обеспечит комфортное нахождение в ванной комнате.

Рекомендации по эксплуатации

Сильфонные подводки не требуют особого ухода и специализированного обслуживания.

Для увеличения срока службы и нормальной работы шлангов следует соблюдать некоторые правила:

  • Через полчаса после установки подводки следует проверить оба соединения при помощи сухой тряпки. В случае обнаружения течи её рекомендуется немедленно устранить, подкручивая накидные гайки, но в то же время, не допуская излишнего пережатия прокладки.
  • Желательно, чтобы резьбовое соединение фитинга подводки и трубы состояло из одинаковых сплавов. Это поможет избежать возникновения электрохимической коррозии и продлит срок службы шлангов.
  • Обычно максимально разрешённый радиус изгиба сильфона прописывается в паспорте изделия и допускать его уменьшения не следует.
  • При установке подводки нельзя перекручивать и чрезмерно растягивать шланг. Это может вызвать нарушение целостности стенок, а повреждённые сильфоны неремонтопригодны, поэтому придётся менять подводку целиком.

Сильфонная подводка является незаменимым и надёжным элементом трубопровода, она позволяет самостоятельно и в короткий срок выполнить качественное и герметичное соединение.

О том, как выбрать сильфонную подводку для воды, смотрите в следующем видео.
