Сегодня теплица уже давно перестала быть чем-то необычным на дачном участке, так как ее можно встретить практически у каждого садовода рядом с загородным домом. Они строятся сегодня из различных материалов, чего не было ранее. Причем речь идет о разных материалах, начиная от древесины и поликарбоната и заканчивая полипропиленовыми трубами. И именно о такой конструкции, выполненной из полипропиленовых труб, и пойдет сегодня речь.

Особенности

Теплица из труб ПВХ раньше была чем-то фантастичным для большинства людей. Сегодня же это абсолютно нормальное явление, которое никого не удивляет. Ранее для каркаса использовались исключительно брус и доски, после чего проемы между ними застеклялись или же застилались плотной пленкой. Такая конструкция хоть и была надежной, но с точки зрения затраченных усилий оказывалась слишком уж нерентабельной. А это в контексте того, что осуществлять подбор деталей и их обработку приходилось прямо на дачном участке. Сама древесина как материал слишком сильно подвержена старению и гниению, да и при некачественном закреплении пленки каркас такого типа мог просто поломаться.

Дачники считают, что тепличное помещение из полипропиленовых труб – это более интересное решение как с точки зрения технических особенностей, так и финансов. Когда собирается такая конструкция из материалов ППР, то используются простые в обработке и удобные комплектующие.

Пластик вообще не подвержен воздействию коррозии. Кроме того, он не разрушается из-за контакта с влажной почвой и даже не стареет. То есть собрав такую тепличную конструкцию, ее можно использовать по назначению в течение долгого времени. И, кстати, разобрать ее не менее просто. Это мобильная конструкция, которую легко можно улучшить или модифицировать. Собрать ее можно примерно за сутки, из-за чего такое решение тоже нравится дачникам.

Виды конструкций

Отметим, что типов рассматриваемых построек существует немало. Они могут отличаться друг от друга по сезонности, типу, категории обогрева и его наличию, применяемому материалу укрытия, а также каркасу. Для формирования теплицы из пластмассовых труб подойдут наиболее простые решения, надежность которых проверена временем:

  • двускатная, выполненная в виде домика;
  • многоугольная, где форма скатов относится к типу сложных;
  • арочная, в которой каркас сделан в полукруглом варианте;
  • пристенная.

Теперь рассмотрим названные типы несколько подробнее. Пристенные решения обычно достраивают у южной либо юго-западной стены дома или любого другого помещения. В этом случае стена будет своеобразной термической массой. Днем она греется, а в ночное время осуществляет отдачу тепла, что позволяет существенно понизить среднесуточные температурные перепады, а также защитить растения в теплице от воздействия ветров с севера. В таких пластмассовых теплицах для растения создается крайне благоприятный микроклимат, а их цена будет довольно невысокой.

Основными минусом подобной конструкции будет то, что на стену будет постоянно воздействовать влага. Кроме того, здесь не будет наблюдаться хорошего проветривания, что может стать причиной деформации и последующего разрушения стены.

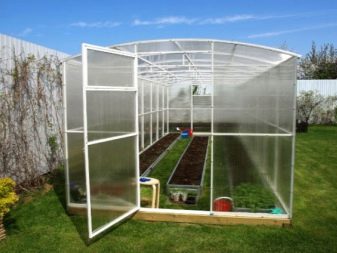

Двускатный вариант считается одним из наиболее удобных и востребованных на сегодняшний день. Объяснение этому очень простое: каркас в этом случае будет крайне прочен и отлично будет противостоять нагрузкам со стороны ветра и снега. Такие теплицы имеют довольно небольшой коэффициент отражения, что позволяет большему количеству солнечных лучей попадать внутрь теплицы, тем самым делая ее максимально эффективной.

Если поднять угол скатного наклона, то можно добиться схождения снежного покрова с крыши зимой. Такие тепличные помещения обычно оснащаются 1 или 2 дверцами и проветривательными форточками. Стены по бокам такой теплицы могут быть не только полностью вертикальными, но и несколько под наклоном. Это позволит увеличить освещенность утром и вечером, что для построек в широтах умеренного типа будет крайне важно.

Если говорить о многоугольной конструкции, то она почти повторяет арочную форму благодаря наличию нескольких плоскостей, которые образовывают стенки и скаты. Это позволяет увеличить пространство внутри и избежать слишком большого отражения лучей солнца. Недостатком такой теплицы будет то, что сделать ее своими руками будет непросто из-за слишком большого числа узлов соединений. По этой причине обычно ее создают не из пластикового профиля, а из труб из металла. Ну или из профиля для гипсокартона, собирая каркас на шарниры.

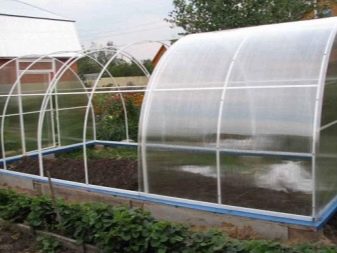

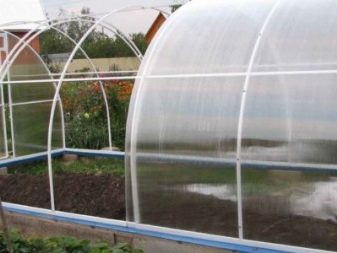

Арочные решения тоже довольно распространены по причине того, что они просты в уходе, прочны и довольно устойчивы. Также они имеют малое количество узлов соединения, а внутри них просторно и места для растений действительно много. Создать такую постройку можно не только из пластиковых, а вообще из любого вида труб, подобрав нужные размеры и высоту. Недостатком такого типа решений будет повышенное накопление снега зимой и довольно большой отражающий коэффициент для солнечных лучшей.

Частично его можно снизить, если расположить постройку правильно – с севера на юг. В таком случае стенки по бокам освещаются в утреннее и вечернее время. А днем солнце будет освещать крышу, где преломление лучей невелико, а также южный фронтон.

А со скапливанием снега можно бороться тремя методами:

  • постоянной очисткой;
  • демонтажем теплицы на зиму либо пленки;
  • поменять ее форму на стрельчатую.

В последнем случае теплица будет еще более устойчивой, а изменение ее высоты в сторону увеличения позволит существенно улучшить микроклимат в теплице.

Размеры и место расположения

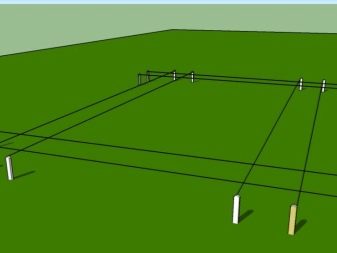

Осуществляя подбор места для установки такой теплицы, следует понимать, что нужный участок должен быть максимально ровным и солнце должного его хорошо освещать. К тому же сразу следует понимать, как именно будет функционировать тепличное помещение. Если, например, речь идет о выращивании растений зимой, то следует сразу же продумать устройство отопительной системы.

Обычно размеры такой конструкции будут определяться с опорой на такие параметры:

  • каким будет фундамент под тепличное помещение;
  • каким будет его форма;
  • сезонность, то есть будет ли помещение применяться в зимнее время;
  • виды, а также количество культур, которые предполагается высадить.

Слишком большое тепличное помещение делать не следует, так как чем оно больше, тем больше затрат будет на то, чтобы поддерживать в теплице нужный микроклимат. Обычно высота теплицы составляет примерно два метра. Если говорить о ширине, то она обычно определяется после проведения расчета того, сколько растений будет высажено, будут ли дорожки между грядками, а также вычисления необходимого расстояния для обустройства двери. Обычно на нее отводят не менее 60 сантиметров.

Если говорить о длине, то стандартный показатель такой постройки обычно составляет 8 м. Диаметр будет зависеть от пожеланий дачника, так как какого-то общепризнанного стандарта его нет. Есть модели, площадь которых составляет и 100 кв. м, но там и затраты будут соответствующими. Кстати, следует сказать, что лучше всего возводить конструкцию на трубах, имеющих диаметр от 16 до 110 миллиметров.

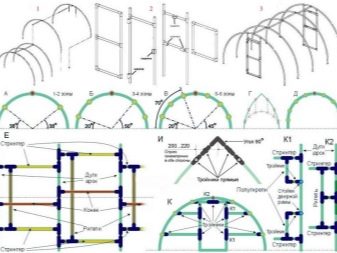

Чертежи и схемы

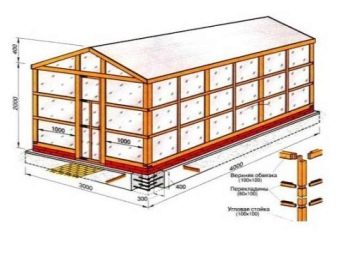

Чтобы возвести такую конструкцию, потребуется иметь чертеж или проект теплицы из пропиленовых труб. В целом, сделать такой эскиз просто и самостоятельно. Достаточно будет продумать форму каркаса, где будут указаны размеры, а также важные узловые конструкции и дуги. Существует немало готовых решений, которые также легко адаптировать под собственные нужны самостоятельно.

Если же чертеж пишется своими руками, то следует принять во внимание следующие моменты:

  • каким будет основание;
  • конструктивные тонкости и какой будет применяться материал для фронтонов;
  • форма, размещение основных узловых соединений, а также каким будет расстояние между несущими частями;
  • какой будет стыковка, а также крепеж деталей.

Отметим, что трубы из ПП-пластика можно склеить, посадить на шурупы либо саморезы, припаять друг к другу при помощи специальной установки и так далее.

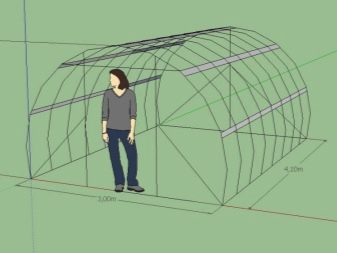

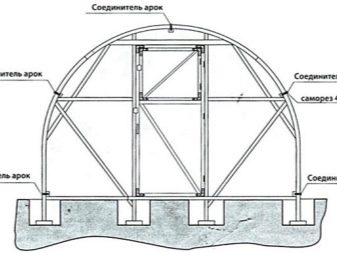

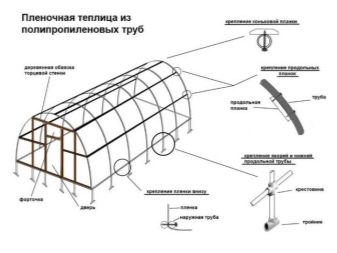

Наиболее простым решением будет сделать схему арочного каркаса полипропиленовой теплицы, после чего накрыть его пленкой. Прямоугольные строения построить несколько сложнее по причине необходимости проведения дополнительных расчетов и установки дополнительных ребер жесткости. Да и в таких конструкциях слишком много узлов и стыковок, что может существенно ослабить конструкцию.

Кроме того, в пояснительной записке к схеме следует указать размер теплицы, а также ее форму. Обычно еще и указывается количество материалов, которые будут нужны для возведения, а также способ, которым конструкции будут закрепляться. Тепличный проект, кроме текстового объяснения, будет содержать в себе и необходимые чертежи, где обязательно необходимо будет указать ширину, длину и высоту строения, а также количество форточек и дверей и их расположение. Важно понимать, что отдельно следует готовить чертежи расположения и физических особенностей фундамента, дверей, форточек и торцевых стенок. Если будут какие-то еще особенности, например, модель будет армированная композитной арматурой, то это тоже следует указать в проектной документации.

Пошаговая инструкция изготовления: мастер-класс

Теперь попытаемся разобраться, как самому изготовить теплицу из полипропиленовых труб. Все описанные действия будут актуальны не только для больших теплиц, но и для построек типа мини.

Основание

Если теплица будет пленочной, то есть относиться к категории легких, то для таких решений будет достаточно фундамента, выполненного из древесины: бруса или досок. Если же теплица располагается на постоянном месте и будет тяжелой, то для подобной конструкции будет необходимо строить основание из кирпича, бетона, камней или шлакоблоков.

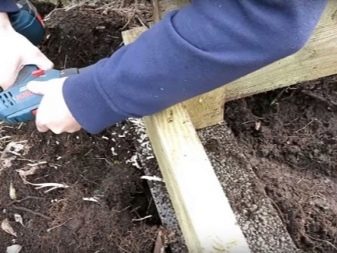

Чтобы сделать деревянное основание, следует заготовить доски с толщиной 2,5 см и 20 см шириной. Теперь их необходимо обработать, дабы защитить древесину от гниения. После этого осуществляется нарезание прутьев арматуры длиной 90-100 сантиметров. Их сечение должно составлять 1,2 сантиметра. После этого на земле размечаются контуры будущей постройки и осуществляется создание канавы, глубина которой будет составлять 10-15 сантиметров. На ее дно укладывается песочный слой, после чего монтируется материал для изоляции. Как правило, речь идет о рубероиде.

Теперь заранее сделанный короб кладется на это основание, после чего тщательно укрывается гидроизоляцией со всех сторон. После этого следует проверить углы короба и его стороны.

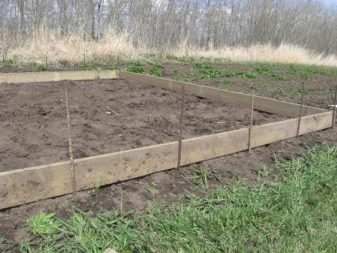

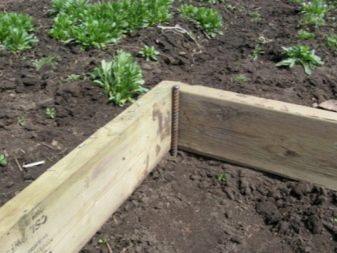

Теперь осуществляется укрепление основания. Чтобы это сделать, требуется в четырех углах с внутренней стороны вбить металлические стержни, выполненные из арматурных прутьев. Именно они не позволят коробу деформироваться и будут удерживать его форму строго прямоугольной.

С наружной части через расстояния, прописанные в проекте, вбиваются стержни, которые выполнены из арматурных прутьев упомянутого сечения. На них насаживаются трубы из полипропилена с сечением от 1,3 до 2 сантиметров. Метровая арматура забивается в землю таким образом, дабы над поверхностью оставался кусок стержня размером от 40 до 50 сантиметров. Кстати, следует принять во внимание, что такой фундамент из досок облегченного типа может прослужить максимум 3-5 лет. Дело в том, что даже несмотря на обработку древесины и наличие изоляции, он все равно рано или поздно начнет прогнивать. По такому же алгоритму можно изготовить и фундамент из бруса.

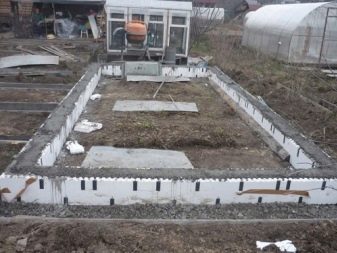

Если же конструкция теплицы будет постоянной, то необходимо рассмотреть инструкцию создания фундамента из искусственных материалов. Сделаем это на примере бетона. Чтобы сделать его, сначала по периметру будущего тепличного помещения выкапывается траншея глубиной от 30 до 40 сантиметров. Но глубина может быть иной – этот показатель не имеет какого-то принципиального значения. После этого дно выравнивается и уплотняется частью бревна или бруса, который имеет Т-образную ручку сверху.

После этого застилается гидроизоляция из рубероида либо же иного материала высокой плотности. Теперь следует насыпать, после чего утрамбовать песочный слой толщиной 5-7 сантиметров. На него укладывается слой щебня толщиной от 10 до 15 сантиметров, который также следует выровнять и утрамбовать.

Чтобы сделать максимальное утепление, требуется ленту бетона, с той стороны, где будет расположена постройка, выложить слоем пенопласта, толщина которого будет составлять от 30 до 50 миллиметров.

На высоту фундаментного основания, что осталась, требуется изготовить каркас армирующего типа из элементов арматуры, которые соединены между собой сваркой или хотя бы проволокой. По траншейному периметру делается опалубка из досок таким образом, дабы она была выше уровня земли после заливания бетона на 200-300 миллиметров.

Остается максимально тщательно замерить расстояния по двум сторонам постройки таким образом, дабы стержни, расположенные вертикально, были друг напротив друга. Расстояние между ними может колебаться в пределах 60-100 сантиметров. На эти стержни будут прикрепляться каркасные трубы, выполненные из полиэтилена.

Обычно применяются стержни с сечением 1,2-1,5 сантиметров при трубном сечении от 1,3 до 2 сантиметров. Большая длина сооружения обуславливает сокращение шага между трубами. Стержни требуется забивать по краю траншеи. После этого еще раз следует проверить супротивное расположение и уложить уже сделанный армированный пояс. Теперь останется лишь осуществить заливку песчано-цементного раствора. При заливании раствором всех слоев и процессом их утрамбовывания следует внимательно следить за тем, чтобы вертикальные стержни не смещались.

Если такое смещение присутствует, то его следует сразу исправлять. Те бетонные слои, чтобы были уже залиты, следует уплотнить каким угодно стержнем, дабы из раствора вышел слой воздуха. Когда уже будет залит верхний слой, остается его выровнять, после чего дать ему высохнуть. Важным моментом будет то, что этот процесс должен пройти максимально естественно. Если на улице идет дождь, а фундамент еще не высох, его следует накрыть пленкой. Если же погода стоит слишком жаркая и сухая, то его требуется смачивать, после чего прикрыть влажной мешковиной.

Каркас

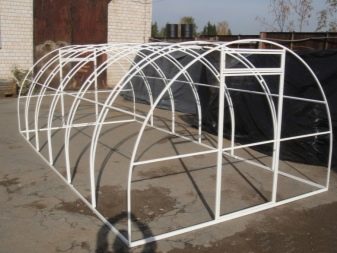

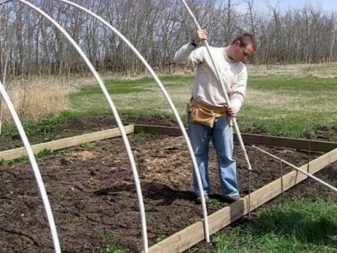

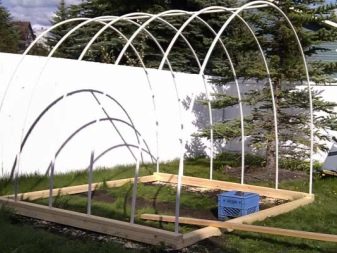

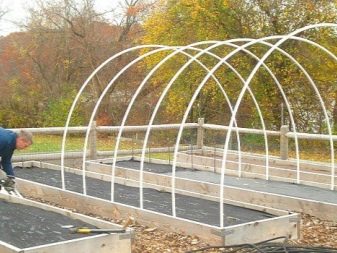

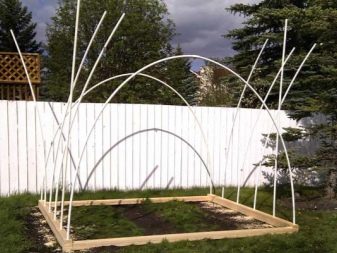

Теперь поговорим о сборке тепличного каркаса. Обычно этот процесс начинается с того, что заготавливаются нужные отрезки труб из пластика. После того как они будут нарезаны, размеры лучше подписать, чтобы не перепутать. Теперь стартует процесс сборки. Сначала берутся трубы для 5 арок промежуточной категории, которые склеиваются попарно с использованием крестовин. Теперь арки торцевого типа соединяются по варианту из 3 тройников и 4 кусков труб. Два куска должны образовывать боковые дуги, что крепятся к тройникам, имеющим угол в 45 градусов таким образом, чтобы при нагибании арки в дугу тройниковые раструбы, что являются свободными, смотрели вниз. Впоследствии к ним нужно будет прикреплять стойки, что будут применяться для формирования дверного проема.

Теперь необходимо соединить другие куски труб с 90-градусным тройником, а потом объединить все части в одну общую конструкцию. Важно, что боковой тройниковый раструб должен находиться перпендикулярно тройниковой оси с углом в 45 градусов.

Производится сборка 2 нижних стяжек бокового типа из 6 частей труб и 5 тройников на каждую стяжку. Тройниковые выводы направляются четко в сторону, ведь именно к ним следует крепить дуги.

Следующий шаг состоит из того, что берутся 2 стяжки торцевого типа, сделанные из трех трубных кусков и 2 тройников 1-плоскостного типа на каждую стяжку. После этого по заранее описанной схеме необходимо осуществить сборку проемов дверей. Для этого закрепляются трубные отрезки в нижних тройниках, а потом происходит их соединение с применением тройников и специальной перемычки. Потом к ним приклеиваются трубные части, которые будут выступать продолжением стоек. Через время их нужно будет резать в размер при соединении с аркой.

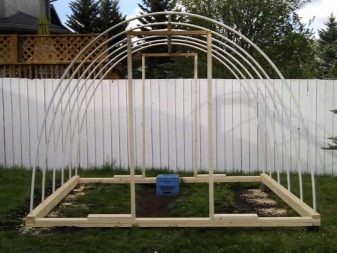

Теперь производится сборка стен торцевого типа. Чтобы осуществить это, нужно взять стяжки торцевого варианта и арки и соединить их, используя стойки, тройники и решения 2-плоскостного типа снизу. Сверху трубы необходимо подрезать в размер. После этого приступаем к каркасной сборке на фундаментном основании. Сначала осуществляется установка арки торцевого варианта и последующее соединение с нижними стяжками. После монтажа этой арки в тройники, расположенные на стяжках снизу, ее скрепляют с торцевой при помощи специальной перемычки. По такому принципу идет последовательное закрепление всех арок промежуточного типа. Потом осуществляется установка второй стены торцевого типа, которую также нужно спаять с нижней и верхней стяжкой.

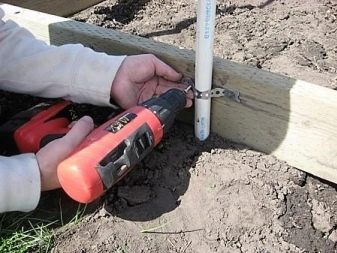

Далее следует проверка каркасных диагоналей. Если есть какие-то проблемы, то он выравнивается, после чего закрепляется на брусе с использованием саморезов и двухлапчатых хомутов, выполненных из металла.

Осуществляем установку боковых стяжек, которые крепят на спецболты мебельного варианта на высоте полутора метров с обеих частей изнутри тепличного помещения. Чтобы придать конструкции большую жесткость, следует прикрепить допстяжки продольного типа. После этого процесс формирования каркаса выходит на финишную прямую. Сначала осуществляется сборка форточек и дверей из кусков труб, уголков и тройников по схеме, а также производится прикрепление форточек к каркасам дверей на петельки с использованием саморезов. Также прикрепляются петли на дверной каркас.

После этого прикрепляются двери в дверные проемы при помощи петель и осуществляется монтаж стяжек из труб при помощи специальных болтов для мебели.

Обшивка

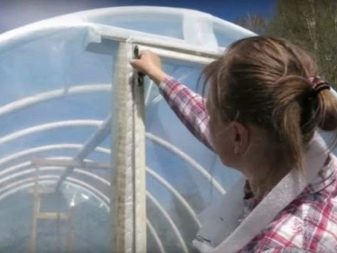

После того как каркас был выполнен, остается приступить к обшивке конструкции. Рассмотрим, как это сделать на примере полиэтилена. Лучше всего делать это при температуре около 20 градусов по Цельсию, дабы материал в будущем не провис. Полиэтилен крепится при помощи зажимов, что дает возможность при необходимости подтянуть пленку и ликвидировать провисание. Там, где пленка соприкасается с землей, можно присыпать ее и положить сверху какие-то утяжелители.

Чтобы она прослужила дольше, лучше использовать армированный либо материал с большим количеством слоев, имеющий отличные показатели стойкости к износу, прочности и герметичности. Недостатком использования такого материала является то, что он недолговечен. Обычно используется такая пленка один-два сезона, после чего ее необходимо заменить. Да и пленочное покрытие обычно не может обеспечить должной тепловой изоляции.

Советы по уходу

Чтобы продлить срок службы рассматриваемого типа теплиц, следует соблюдать определенные советы. Первый момент, о котором следует знать – конструкцию ПВХ лучше делать разборной, чтобы ее можно было убрать в холодное время года. Это позволит существенно продлить срок ее использования. Обычно такими конструкциями являются решения на саморезах, которые легко убирать осенью в сарай. Второй момент, о котором следует знать – если теплица не разбирается, то с нее необходимо будет постоянно счищать снег. Можно, правда, на зимний период просто демонтировать пленку и осторожно ее складывать в сухом месте. Тогда она не будет деформироваться раньше времени, но и ее демонтаж следует осуществлять осторожно.

Третий момент будет актуален, если самодельная теплица накрыта поликарбонатом. В этом случае в осеннее и весеннее время ее следует промывать, чтобы истреблять споры грибов и различных вредителей. Кстати, если применялся для обшивки поликарбонат, толщина которого невелика, то на зиму не будет лишним установить специальные вертикальные подпорки, чтобы при скоплении большой массы снега на крыше кровля просто не обрушилась.

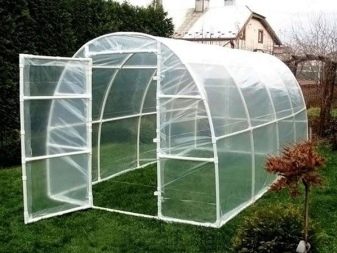

Примеры готовых строений

Интересным типом такой конструкции будет теплица под названием «Березка». Она считается одной из наиболее популярных на сегодня и предназначается под покрытие поликарбонатом с толщиной до 4 миллиметров. Такая модель имеет очень продуманную конфигурацию с широким основанием и большой площадью под посадку. А это значит, что можно ее использовать для посадки различных культур: огурцов, помидор, перца и так далее.

В то же время теплица имеет уменьшение объема, что значит, что пространство будет прогреваться быстрее. Такое решение обычно устанавливается на фундамент. Причем достаточно даже брусового варианта, который будет пропитан антисептиком. При желании на зиму можно осуществить ее демонтаж, как и поменять местоположение такой теплицы можно без проблем.

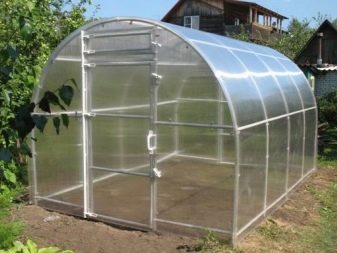

Еще один вариант, который также будет интересен – модель «Дачная-2ДУМ». Данная модель теплицы создана под поликарбонат сотового типа, благодаря чему арочная конструкция дает возможность максимально уменьшить количество стыков и попадания влаги внутрь ячеек. Сверху такая теплица покрывается цельными шестиметровыми листами, которые имеют толщину 4 миллиметра. Существует две модификации такой модели – с длиной основания 4,5 и 8 метров. Благодаря своей конструкции эта теплица отлично прогревается в любое время года, что позволяет даже в холодных широтах выращивать культуры с марта по октябрь.

Кстати, данная модель имеет небольшую массу, по причине чего ее просто крепят на грунте.

О том, как сделать парник из полипропиленовых труб, смотрите в следующем видео.
