Особенности выбора кабеля для теплого пола

Каждый, кто решит сделать в доме электрический подогрев, однажды задастся множеством вопросов, один из которых связан со спецификой выбора кабеля для теплого пола.

Электрический теплый пол является современной разновидностью отопительной системы жилых помещений. Данная конструкция состоит из уложенных под полом или между слоями бетонной стяжки нагревательных матов и специальных регуляторов.

К достоинствам схемы можно отнести:

• равномерность распределения тепла по высоте здания;
• отсутствие нарушений циркуляции в виде конвекционных потоков – перемещения тепла в воздухе;
• простота и понятность самостоятельного монтажа системы;
• бюджетность профессиональной установки;
• экономия полезной площади отапливаемого пространства;

• отсутствие потребности в дополнительном оборудовании;
• возможность монтажа под любое напольное покрытие;
• повышенный комфорт и удобство;
• экологичность;
• возможность использования людьми, страдающими различными видами аллергии, бронхиальной астмой.

Минусами электрического подогрева являются:

• высокая стоимость 1 КВт электроэнергии;
• создание электромагнитного поля в рамках обогреваемой комнаты;
• обязательное наличие навыков обращения с регуляторами температуры;
• сложность диагностики и ремонта системы;
• существование ограничений отапливаемых зданий по высоте;
• необходимость в повышении электробезопасности посредством заземления.

Однако при рациональном составлении проекта и грамотном монтаже все эти недостатки устраняются сами собой, поэтому данная система пользуется все большей популярностью среди потребителей.

Прежде чем сделать окончательный выбор, нужно ознакомиться со всеми разновидностями греющего кабеля. Существуют следующие виды.

Он создает одинаковую температуру по своей протяженности и подразделяется на разновидности:

• Одножильный. Этот вид оправдывает свое название. Он состоит из одной нагревающей жилы, укрепленной оболочкой из проволоки или фольги. Процесс подключения такого кабеля требует схождения обоих его концов в одном месте, то есть подсоединения их к регулятору температуры. Одножильный кабель обладает рядом достоинств, а именно:

1. максимальная температура нагрева;
2. небольшое потребление энергии;
3. доступная цена.

• Двухжильный. Состоит, соответственно, из двух жил, которые также окружает защитная пленка. Для подключения двужильному кабелю не требуется возврат. Замыкание цепи обеспечивается путем подсоединения специальной муфты к свободному концу провода. К его преимуществам относятся:

1. простота укладки;
2. возможность формирования трассы любой формы и протяженности;
3. одностороннее подключение;
4. неизменность электромагнитного поля.

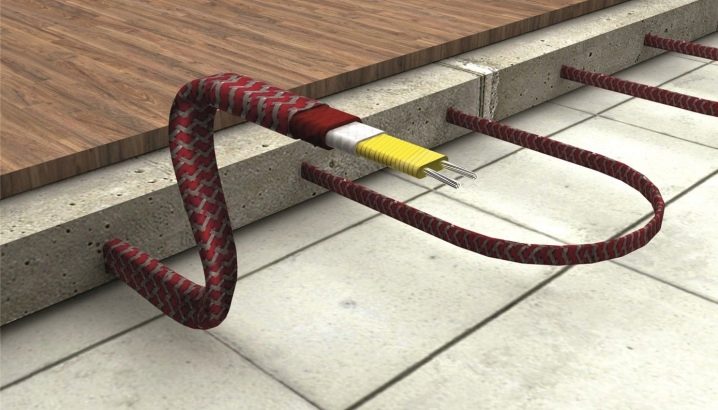

В основе такого кабеля лежат две проводящие жилы, контактирующие с полимерной матрицей из полупроводника, которая регулирует нагрев системы в зависимости от температуры окружающего пространства. Матрица изолирована в два слоя и защищена располагающейся между слоями экранной оплеткой. Плюсы у саморегулирующегося провода следующие:

1. универсальность;
2. долговечность;
3. возможность самостоятельно подбирать температуру в комнате;
4. устойчивость к повреждениям;
5. надежность.

Чтобы сделать монтаж теплого пола более простым и удобным, а также свести финансовые затраты к минимуму, рекомендуется использовать специальные греющие электрические маты. В свою очередь, они подразделяются на:

1. кабельные;
2. карбоновые;
3. пленочные.

Рассмотрим подробнее каждый вид:

• Кабельный (проводной) мат – это плоское гибкое устройство, состоящее из одножильного провода, прикрепленного к металлической сетке в форме змейки. Такие маты идеально подходят под плиточные и кафельные финишные покрытия.
• Карбоновый или углеволоконный мат представляет собой конструкцию из параллельно закрепленных автономных саморегулирующихся нагревательных стержней, выделяющих инфракрасное излучение, которое и является источником тепла в подобных схемах.
• Пленочный мат, по сути, устроен так же, как и углеродный.

Единственное различие состоит в том, что карбоновые стержни дополнительно защищены полимерной пленкой.

Вне зависимости от вида нагревательные кабели характеризуются рядом основных показателей:

• Материал жилы. По своему составу провода подразделяются на:

1. алюминиевые (больше подходят для стационарных установок);
2. медные (гибкие, но тяжелые);
3. алюмомедные (наиболее удобный и экономичный вариант).

• Количество и толщина проволок в жиле. Этот показатель прямо пропорционален гибкости провода, то есть чем больше тонких проволок, тем эластичнее кабель.
• Материал изоляции. С целью защиты волокна кабеля от механических повреждений, а также профилактики утечек, все провода укрепляются и делятся по типу изоляции на:

1. бронированные;
2. термостойкие;
3. водонепроницаемые;
4. защищенные от давления и так далее.

• Диапазон температуры эксплуатации (нагревостойкость). Чем выше этот показатель, тем больше температура нагрева кабеля без потери своих первоначальных свойств.
• Сечение или площадь среза токоведущей жилы. Для одножильных проводов сечение определяется по формуле площади круга (произведения квадрата радиуса и числа Пи - 3,14). Для двужильных кабелей сечение – это сумма площадей срезов обеих жил. Согласно «Правил устройства электроустановок», размер сечения подбирается с учетом планируемых нагрузок (таких как мощность тока, например) при помощи специальных таблиц или усредненных значений.
• Срок службы. В среднем колеблется в рамках 20-25 лет. Изучив базовые характеристики электрических кабелей, можно сделать вывод, что для теплого пола следует выбирать медные или алюмомедные термостойкие провода с сечением не менее 1,5-2,5 мм2, позволяющие включать терморегулятор на максимальную температуру нагрева.

Укладка электрического пола осуществляется по следующему алгоритму:

• Составление проекта и вычисление площадей. Для начала нужно начертить план каждой комнаты, в которой планируется монтаж системы отопления. После этого выполняется отдельный расчет общей площади помещения (Sобщ). Далее на плане отмечается расстановка мебели, рассчитывается площадь, занимаемая ею (Sм). На основе этих данных можно рассчитать непосредственную площадь укладки (Sу), применив простую формулу: Sу = Sобщ – Sм

• Расчет мощности отопления. На предварительных стадиях монтажа необходимо вычислить мощность электронагревательного прибора. Для этого существует формула: Ртр = Рп*1,3, где Рп – мощность теплопотерь, Ртр – мощность терморегулятора. То есть мощность нагревательного устройства следует рассчитывать с запасом в 30 %.

• Выбор резистивного кабеля или греющего мата. Провода выбираются с учетом мощности и вида помещения. Это можно сделать по специальным таблицам ассортимента, которые выпускают различные производители. Выбор мата также осуществляется на основе показателей мощности и ассортимента.

• Расчет потребного количества нагревательного элемента. Для кабельного пола обязательно определяется шаг укладки, то есть расстояние между проводными контурами. Вычисления производятся по формуле: х = Sу * 100/Дкаб, где Sу – площадь укладки кабеля, Дкаб – длина провода.

• Расчет электрической системы теплого пола. Этот этап, включающий в себя сбор технической и разрешительной документации на проведение монтажа, а также оценку состояния электропроводки, лучше доверить профессионалам.
• Выбор терморегулятора. Отправляясь в магазин за самым главным устройством в данной схеме, желательно следовать простым рекомендациям:

1. прислушиваться к советам консультантов;
2. учитывать показатели нагрузки тока;
3. отдавать предпочтение моделям с датчиком температуры, если систему теплого пола планируется использовать только как дополнительный источник тепла;
4. приобретать многозальный регулятор с выносными датчиками, если электрический подогрев будет осуществляться одновременно в нескольких комнатах.

• Проектирование электропроводки. В целях безопасности и дальнейшего бесперебойного функционирования системы лучше доверить эту работу электрику.
• Выполнение теплоизоляции чернового пола, например, минеральной ватой.
• Фиксация кабеля или укладка мата. Процесс не представляет особой сложности.
• Монтаж терморегулятора и датчиков. Этот шаг – самый ответственный из всех. Если вы не уверены в своих силах, то доверьте работу профессионалу.
• Подключение системы. Одножильный кабель подключается посредством подсоединения к прибору двух концов, а двухжильный – одного. Для замыкания такой цепи применяется концевая муфта, с которой нужно соединить свободный конец. На данном этапе самое время для того, чтобы обрезать, укоротить или удлинить кабель, подгоняя его под нужный размер.

• Проверка системы. Проводится в течение получаса.
• Заливка. Если в качестве напольного покрытия выбран кафель, то бетонную стяжку можно заменить на плиточный клей.
• Выравнивание. Принцип работы заключается в распределении раствора.
• Сушка. Слой залитой смеси должен просохнуть. Для ускорения процесса рекомендуется открывать дверь на улицу.
• Укладка финишного декоративного покрытия. Осталось лишь постелить материал, выбранный в качестве напольного покрытия.

Если система электрического теплого пола перестала функционировать, нужно найти причину неисправности. Как правило, их три:

• отсутствие электропитания;
• поломка терморегулятора;
• обрыв или повреждение кабеля.

Для проведения диагностики понадобится индикатор-отвертка или мультиметр. С помощью этих устройств определяется наличие фаз напряжения, замеряются колебания сопротивления, обнаруживаются места разрыва кабеля. В случае отсутствия электропитания следует обратиться к специалисту. При поломке регулятор рекомендуется заменить. Если же перебит провод, то его можно починить самостоятельно. Технология ремонта пробитого кабеля следующая:

• обесточить систему;
• удалить напольное покрытие;
• демонтировать бетонную стяжку на поврежденном участке;
• найти обрыв;

• зачистить концы оборванных жил;
• соединить их гильзами при помощи пресс-клещей (можно и паять);
• изолировать стык термоусадочной муфтой и залить бетоном;
• проверить работу системы;
• восстановить стяжку и финишное покрытие.

Был составлен список, представляющий топ-5 популярных марок теплого электрического пола:

• Лидирует датская фирма Devi. Высокое качество ее продукции – не единственное достоинство. Фирма радует доступной ценой, удобством сервисного обслуживания и долговечностью систем. Отзывы о товарах сплошь положительные. Потребителями не было зафиксировано ни одного случая выхода конструкции из строя по причине брака.
• Корейская марка Caeo производит инфракрасные пленочные маты. Ее продукты стоят намного дороже, но имеют впечатляющие технические характеристики.

• Ведущими отечественными производителями являются компании-конкуренты «Теплолюкс» и «Национальный Комфорт», выпускающие высококачественные системы обогрева.
• Фирма Ensto (Финляндия) представляет на рынке товар, как нельзя лучше подходящий для российского климата. Системы разработаны специально для эксплуатации в местах с неблагоприятными условиями: для помещений с повышенной влажностью, для чрезмерно сухих, неотапливаемых, имеющих прочие проблемы.
• Компания Topan специализируется на выпуске надежных и бюджетных кабелей, наиболее известный из которых – ТОП-3UTP10PR-GY.

Пол, поддерживающий комфортную для ног температуру, является воплощением современного представления о домашнем уюте. Сегодня совершенно не обязательно, чтобы пол выступал в роли серого фона.

Поклонники классического консервативного стиля также могут найти себе варианты по душе. Где бы вы ни установили систему теплого электрического пола: в кухне, ванной или детской, эта комната станет вашим любимым местом в доме.

О том, как правильно выбрать длину нагревательного кабеля, вы можете узнать в следующем видео.
