Подрозетники для гипсокартона: особенности установки

Подрозетник (или любое другое изделие подобного типа) предназначен для монтажа розеток и выключателей в листы гипсокартона. В первую очередь, это изделие служит в целях пожарной безопасности ввиду того, что оголенные концы проводов спрятаны в пластмассовом корпусе подрозетника. Кроме того, они весьма удобны с точки зрения ремонта неисправной розетки или выключателя.

Подрозетники для гипсокартона необходимо подбирать тщательно. О том, как установить подразетник в гипсокартон, какие особенности установки и монтажа существуют, а также о том, какие размеры подрозетников выбрать, вы узнаете в этой статье.

Гипсокартонные стены стали популярны в начале 90-х годов благодаря тому, что они существенно сокращают время ремонта и стоимость материала при ремонте в старых домах с неровными стенами без возможности хорошо выровнять их сыпучими материалами.

Гипсокартон можно установить на профилях, имеющих 5 сантиметров в ширину, что оставляет за ними свободное пространство под другие необходимые материалы (например, утеплитель, звукоизоляция и прочее), а также свободное место на разводку проводов. Монтажные коробочки (подрозетники) и коронка стали неотъемлемой частью таких ремонтов.

Если говорить о прокладке электрокабелей, то (в случае, если вы в электрике разбираетесь плохо) лучше всего пригласить специалиста, так как из-за некачественной прокладки кабелей может случится короткое замыкание, которое приведет к пожару.

Обычный гипсокартон является легко возгораемым материалом. Исключение составляют только специальные листы гипсокартона, которые являются пожаростойкими (они обычно отличаются окраской в розовый или красный цвет, а также обладают специальной маркировкой). Поэтому подрозетник должен соответствовать всем необходимым пожарным нормам для безопасности.

Монтажные коробки делятся на две категории:

• распределительные;
• установочные.

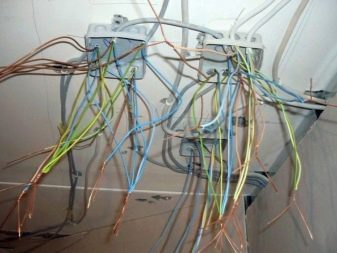

Распределительные служат для соединения проводов, так как соединения должны быть изолированы не только изолентой, но и коробкой.

Установочные коробки – это те, к которым крепятся розетки и выключатели. Но ввиду своих свойств, они могут выполнять роль распределительных коробок. Желательно ставить глубокие изделия.

Главное отличие подрозетника под ГКП от аналогичных изделий под бетон или кирпич – это способ его крепления. Диаметр такого подрозетника стандартный -68 мм, а глубина – 45 мм. Иногда встречаются и другие варианты размеров, о чем нужно знать заранее. Пишутся они на тыльной стороне изделий, маркировка включает в себя размеры и тип материала, из которого изделие изготовлено.

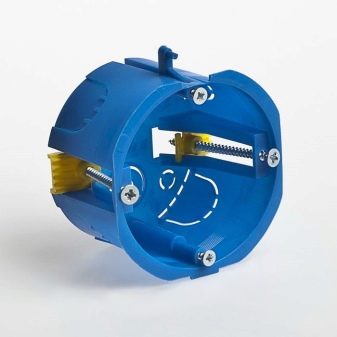

На лицевой части коробочки имеется 4 разъема под саморезы, 2 из которых служат в качестве дополнительных, предотвращая вырывание коробки из листа. Важно отметить, что в листы гипсокартона менее восьмерки лучше не монтировать такие коробки ввиду их малой прочности.

Основные разъемы идут под винты. Глубина такого разъема равна глубине коробки. В конце технологического углубления под винты располагаются две металлические «лапки», которые раздвигаются. Также в самом изделии присутствует специальный разъём для монтажа кабеля заземления, который многие игнорируют, чего делать не рекомендуется: он позволяет избежать коротких замыканий от перепадов напряжения.

Действия, необходимые для успешного монтажа подрозетника в стену из гипсокартона, предельно просты, но не стоит забывать о том, что необходимо соблюдать положенный порядок, в противном случае – монтаж может обернуться потерей листа гипсокартона, а его замена – процедура затратная (материально и в отношении времени).

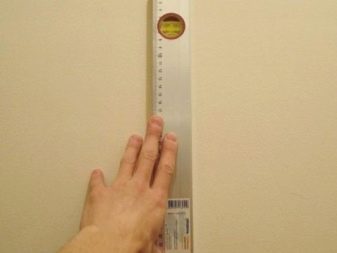

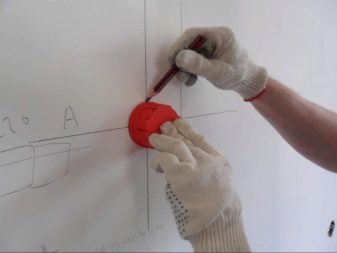

Первое действие, которое нужно совершить при монтаже любых изделий (электрических – особенно) – это нанесение разметки. Прежде всего, это нужно для того, чтобы к этому месту подвести провода или иные коммуникации, а также для удобства монтажа и расчёта материала.

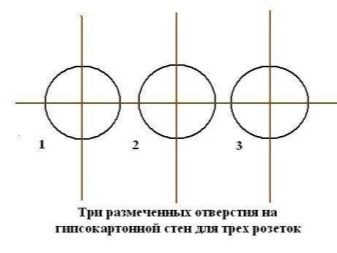

Нам потребуется логика, знание расположения коммуникаций, карандаш, рулетка и уровень (для экономии можно использовать и линейку, главное – поймать точку). Стоит заметить то, что наносить разметку нужно с учетом того, какого типа будет розетка или выключатель (на какое количество потребителей).

В СНиПе нет ограничений по высоте розетки, но есть ограничение на расстояние ее от дверных проёмов (не менее 20 см), а также на удаление от столешницы (20 см). Также рекомендуется не делать слишком низкие розетки (не менее 20 см от пола) по причине риска короткого замыкания от попадания влаги. В свою очередь, короткое замыкание может привести к возгоранию.

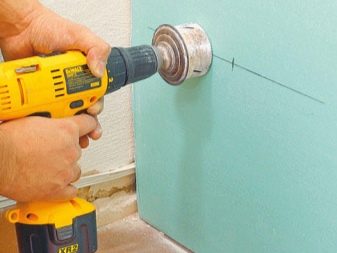

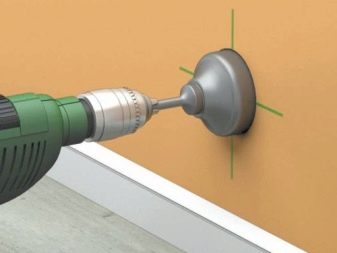

Далее – приступаем непосредственно к изготовлению технологического отверстия. Гипсокартон является мягким, поэтому можно воспользоваться обычным малярным ножом, но лучше всего, все же, использовать дрель со специальной круглой насадкой. Это необходимо сделать во избежание неоправданных сколов или порче листа.

Сверление балеринкой нужно производить крайне аккуратно, так как существует вероятность при сильном нажиме на инструмент сломать лист гипсокартона. Это связано с тем, что мы давим на определенную точку острым предметом с большой площадью, что может привести к надлому.

Ещё одним способом является сверление. Он заключается в том, что (вместо специальной насадки-балеринки) применяется обычное сверло. По контуру, обозначенному в предыдущем пункте, высверливается материал, затем его нужно вышкурить для того, чтобы отверстие было идеально ровным и качественным. Когда разъём готов, выкидываем в него провода. Стоит сверлить аккуратно, на минимальной скорости.

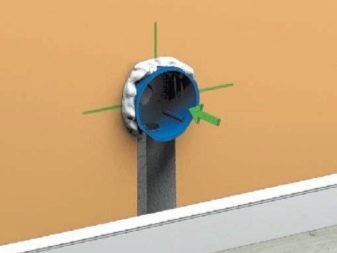

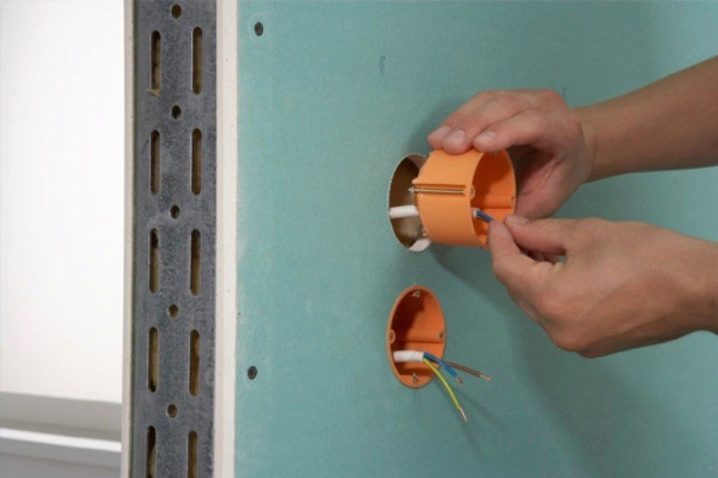

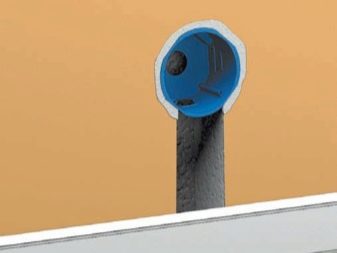

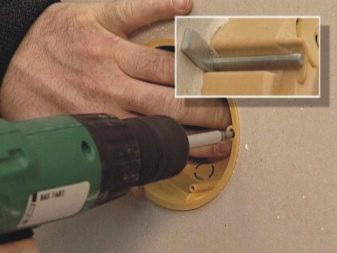

Теперь переходим непосредственно к монтажу самого подрозетника. Выводим провода в отверстия подрозетника, специально предусмотренные конструкцией на тыльной стороне изделия, предварительно извлекая заглушки. После завода проводов начинаем установку подрозетника. Для этого прижимаем вплотную коробочку, закручивая винты по часовой стрелке (равномерно каждый) до полной фиксации, но не пережимаем, ведь это может так же разрушить лист и образовать скол или трещину.

Для лучшей фиксации можно загнать дополнительных два самореза в специальные отверстия. Там уже лапок никаких нет, потому надо воспользоваться обычными саморезами по гипсокартону (широкий шаг резьбы).

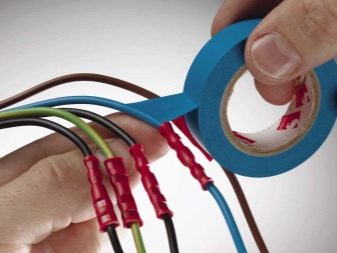

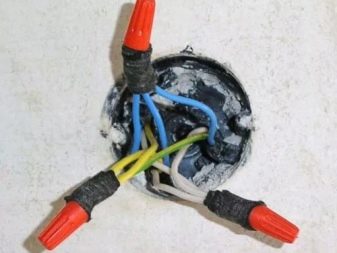

Если вы не собираетесь переходить к следующему шагу сразу, лучше заклеить изолентой концы кабеля или надеть на них специальные колпачки, чтобы защитить кабель от коррозии, которая негативно может сказаться на качестве проводки.

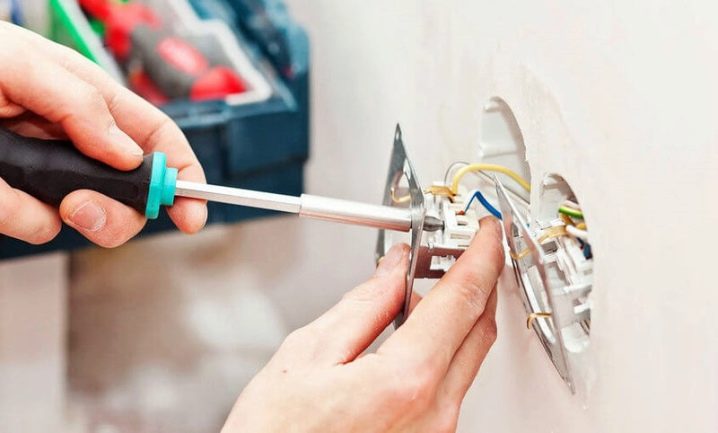

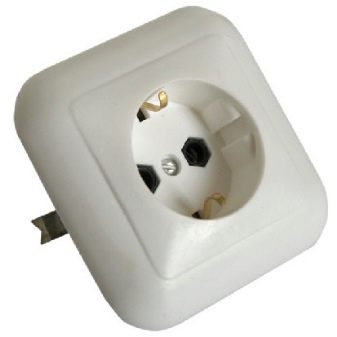

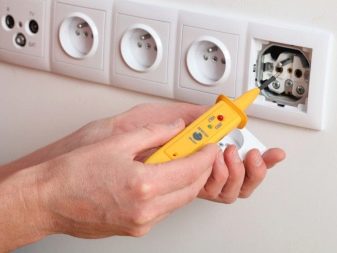

На этом монтаж подрозетника в ГКЛ закончен. Следующий шаг – монтаж розетки, выключателя. Принцип ничем не отличается от того, как устанавливаются электроустройства в обычный подрозетник. Единственное особенное условие – не стоит забивать розетку молотком, так как можно сломать лист, а это приведет к его замене и монтажу нового подрозетника.

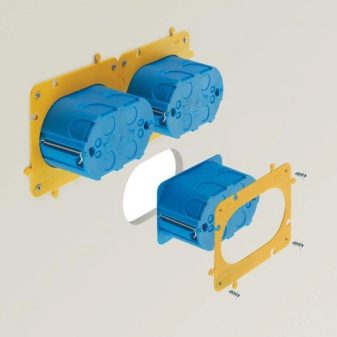

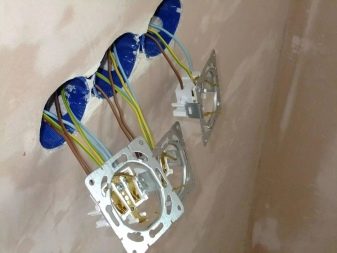

Смонтировать правильно двойной или подрозетник на 3 поста сможет каждый, если следовать нашим советам. Просто необходимо его правильно вставить и закрепить.

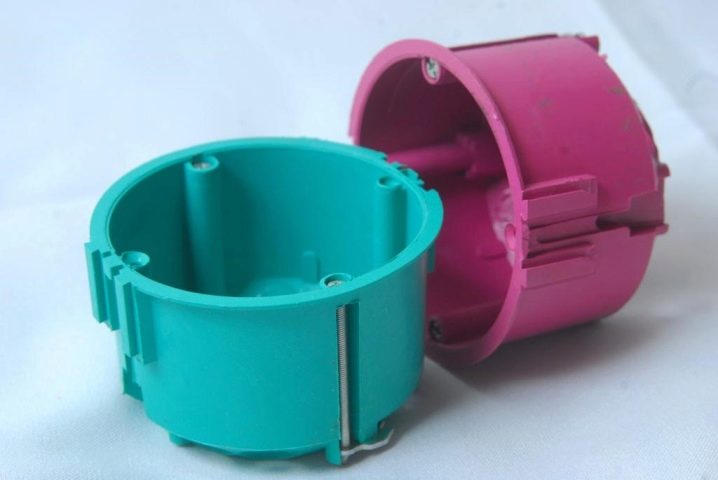

Материалы, из которого могут изготавливаться изделия, отличаются в зависимости от цены и от необходимых термонагрузок, вызванных короткими замыканиями.

Самый распространенный и дешевый – полистирол (он же АБС), температура плавления – 180 градусов, расплавится при первом же коротком замыкании, горюч, при горении выделяет токсичные выхлопы.

Чуть дороже – поливинилхлорид, плавится при 220 градусах, плохо горит, от короткого замыкания возможны частичные оплавления материала, переживет 2 -3 возгорания узла (не от открытого огня, а от замыкания).

Более дорогим является полипропилен, он не горюч, плавится при 650 градусах, возгорание от замыкания возможно, но при условии его использования не в 220, а в 380 вольт (однако такие системы электрики проводят в жилых помещениях крайне редко).

Самым дорогим является полиамид, он так же не горюч, а вот плавится при температурах свыше 1000 градусов, что делает его самым крепким и пожаростойким (на 220 и на 380 вольт), применяется, в большинстве своем, на коммерческих объектах, так как проходит проверку пожарного инспектора и соответствует требованиям пожарной безопасности.

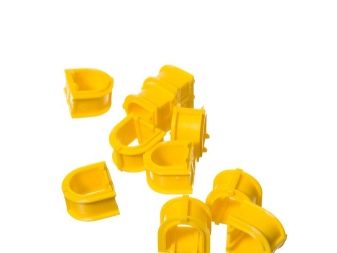

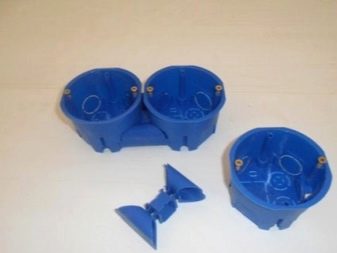

Не стоит забывать и о соединителях подрозетников. В комплекте обычно идет 2 штуки. В комплект дорогих подрозетников (о которых написано выше) включено 4 штуки, но два дополнительных немного длиннее. Монтируются они в специальные разъемы на самих изделиях: заглушки прямоугольной формы предназначены именно для них. У некоторых производителей подразъёмники интегрированные, а снять такие невозможно (только отпилить или отрезать).

За его несоблюдение не оштрафуют, но из-за такой мелочи можно получить возгорание застенного пространства. А соблюдение правила сможет спасти жизнь владельцу.

Обычно подрозетник немного (на несколько миллиметров) выпирает от стены. Если это критично, то до установки изделия можно сделать срез фаски в 2 – 3 мм. Это выполняется круговыми движениями ножа: по диагонали срезается верхний крайний слой на глубину 2-3 мм, с углом около 35-0 градусов.

Перед установкой монтажной коробки стоит загрунтовать стену (даже стены из гипсокартона грунтуют), чтобы не залить кончики проводов и упростить дальнейшие ремонтные работы.

Важным моментом при расчёте и замерах является то, что многие делают отверстия прямо на профилях или около них. В связи с тем, что профили металлические, а металл обладает высокой электропроводностью, стоит делать разъемы как можно дальше от профилей и их пересечений.

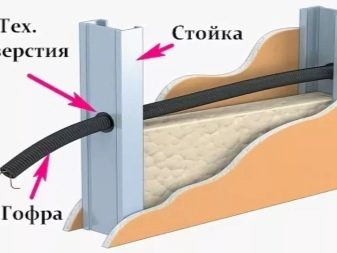

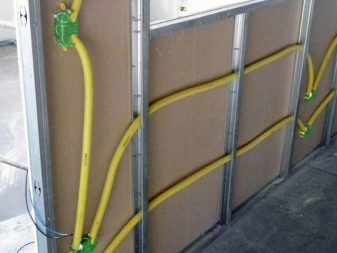

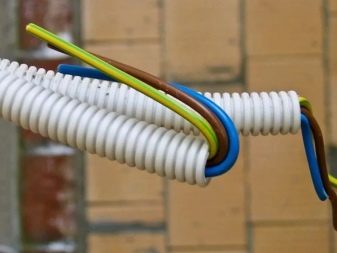

Для большей пожарной безопасности стоит проводить кабеля в специальной гофре, которая защищает как сам кабель от внешних воздействий, так и снижает риски нежелательных возгораний. Обычно такие гофры крепят к профилям – это упрощает дальнейшие ремонты.

При монтаже трёх и более подрозеток в одном ряду (одной секции с использованием соединителей) рекомендуется вызывать мастеров, если вы не специалист. Дело в том, что можно очень легко запутаться в разветвлении и наращивании кабеля, что точно приведет к неисправностям и другим отрицательным последствиям.

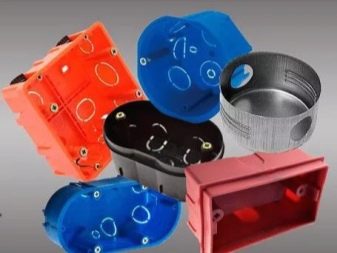

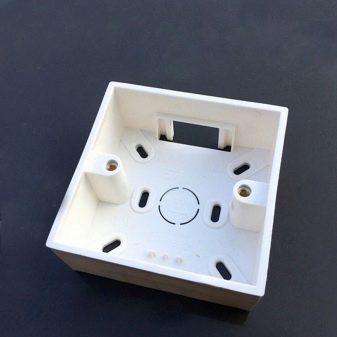

Подрозетники могут быть не только круглыми, но также квадратными или овальными. Квадратные используются для дополнительных разводок кабелей, совмещая в себе как раздаточную, так и установочную коробку. Овальные коробки необходимы для установки двух розеток или выключателей, которые расположены вертикально.

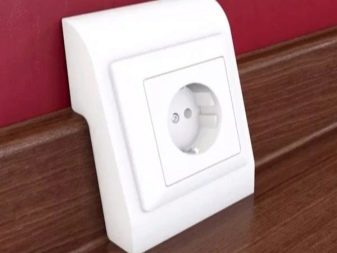

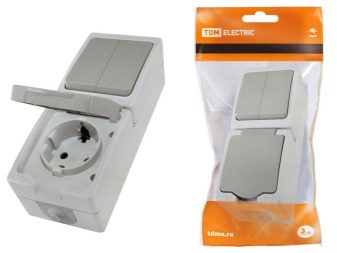

Отдельно стоит отметить мультибоксы. Мультибокс – это вид коробок, предназначенный для открытой установки на плинтус. Мультибоксы бывают двух видов: до плинтуса и до пола. Такие коробки выглядят весьма оригинально, но по пожарной безопасности они далеко не первые.
