Складные ворота: виды конструкций и принцип работы

Ворота, устанавливаемые на гараж, ангары или производственные склады, изначально несли одну основную функцию – защита всего находящегося внутри помещения от кражи. Современные ворота считаются архитектурным элементом. Установка должна полностью соответствовать общему стилю здания.

Складной тип изделий считается лучшим для установки на частные здания и объекты большой промышленности. В основном въездные конструкции устанавливают на объектах с достаточно широкими проемами, поскольку в открытом виде складные ворота много места не занимают.

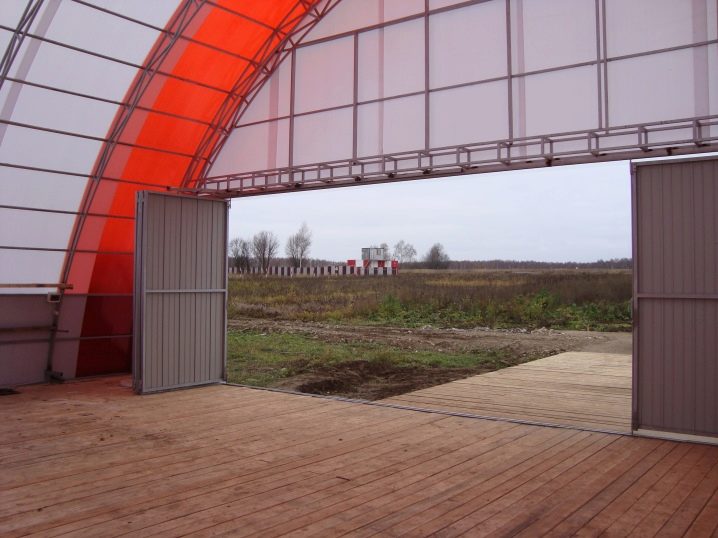

Складывающиеся установки ворот встречаются на складских помещениях, предназначенных под хранение крупногабаритной техники. Примером можно назвать трамвайное депо либо авиационные ангары. Такие ворота используют в коттеджах или на даче.

К преимуществам складчатых конструкций причисляют:

• Компактность. Раскладные ворота даже при открытии занимают небольшую площадь. Актуальной проблемой для больших проемов считается экономия пространства.
• Удобство эксплуатации. Складные ворота разных размеров можно открыть вручную.
• Нагрузка. Вся она идет на стены помещения. Такие изделия не будут нагружать перекрытия. При надобности устанавливают дополнительный силовой механизм.
• Надежность, долгий эксплуатационный срок. Складные изделия обладают сравнительно простым механизмом

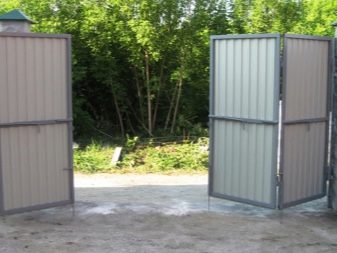

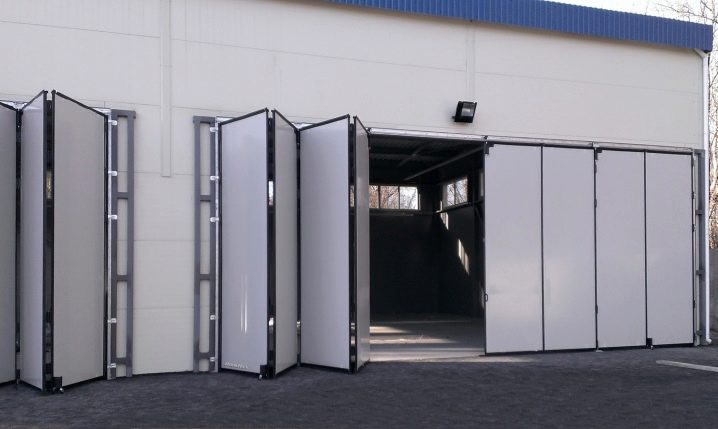

Соединение вертикальных створок составляет готовое изделие – ворота-гармошку. Транспортные ролики, позволяющие смещаться полотну по специальной транспортной балке и закрывать проем, устанавливаются на верхнем торце. На тяжелом промышленно-пропускном объекте используются транспортные тележки. Нижняя направляющая определяет движение створок.

Преимущества:

• не потребуется дополнительного места при открывании;
• установку пропускного сооружения, возможно, выполнить по обеим сторонам проема;
• конструкция своим весом не станет нагружать крышу, вся нагрузка в полной мере ляжет на стены помещения;
• при надобности створки обшивают полиуретаном: у утепленных ворот расщелины плотно закрыты уплотнителем, так обеспечивается низкая теплопроводность полотна;
• простота обслуживания не потребует специализированных знаний;
• легкость открывания.

Вертикальноскладные конструкции комплектуют приводами трех видов:

• Безрельсовый – механизм, расположенный в стойке конструкции, крепят болтами к мощным плитам из стали – данное изделие используют только в мелкосерийном профиле;
• Нижний – когда контролирующий тип механизма отсутствует в верхней части установки, то есть размеры высоты совершенно не ограничиваются – в данной ситуации потребуется фундаментная основа;
• Верхний – вверху складных ворот устанавливается приводной тип механизма – фундамент здесь не нужен, ограничена лишь высота изделия – 4,5 м не более.

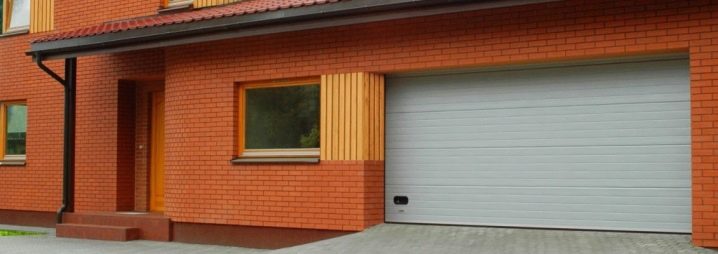

Наиболее производительным считается подъемно-секционное устройство. Такая система отличается надежностью и удобством. Секционные ворота устанавливают для промышленных зданий и гаражей. Такой тип пропускных изделий удовлетворит эстетические требования, будет сочетаться с архитектурным стилем.

Конструктивные особенности обеспечат:

• надежные защитные функции;
• отличную герметизацию;
• безопасное использование;
• компактное размещение;
• легкое управление.

Все факторы смогли обеспечить секционным воротам популярность.

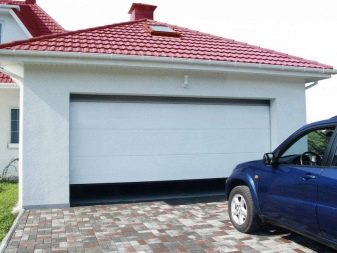

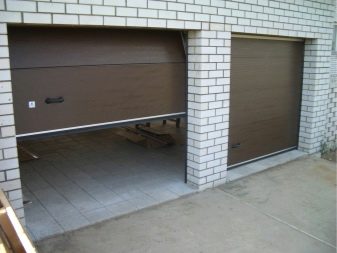

В процессе открывания полотно автоматического секционного изделия поднимается вверх по вертикали, движение происходит по направляющей, расположенной под самым потолком. В процессе открывания полотно складывается, уходит вверх, заняв горизонтальную позицию. Процесс закрывания производится так же, но уже в обратном режиме. Данная система не потребует лишнего пространства, позволит оставлять автомобиль вплотную прижатым к створкам.

Ролики, монтированные по краям проемного полотна, оборудованы запрессованными подшипниками. Это обеспечивает движение ворот по направляющей.

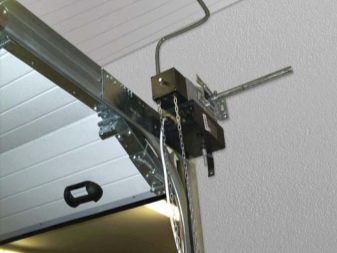

Для изготовления автоматических секционных установок используют привод двух групп:

• Навальный. Такой тип привода обычно применяют на предприятиях, где постоянные чрезмерные нагрузки. Цепной привод обеспечит открытие полотна с максимальной площадью в 45 кв. м. Такая конструкция ворот может использоваться в зданиях без отопления с высокой влажностью;
• Потолочный. Такой тип привода обычно используют для гаражей без значительных нагрузок. Конструкция отличается функциональностью и невысокой стоимостью.

Управление приводом происходит по средству магнитных карт, брелоков, выносной клавиатуры, специальных кнопок, устанавливаемых рядом с пропускными сооружениями.

Данный тип изделий используют для закрывания входного проема на таких объектах как гараж, складское помещение, административное сооружение, ангар, производственное здание.

Обычно рулонные ворота устанавливают при отсутствии технической возможности для монтажа секционных дверей.

Надежность деталей и сопутствующих узлов с цинковым покрытием предусматривает безопасность длительного использования.

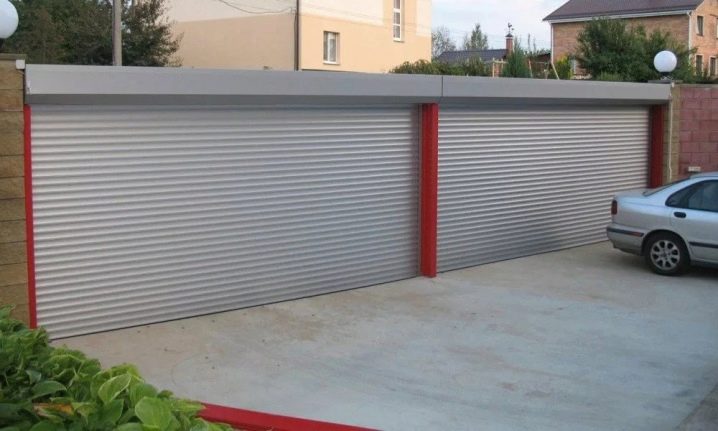

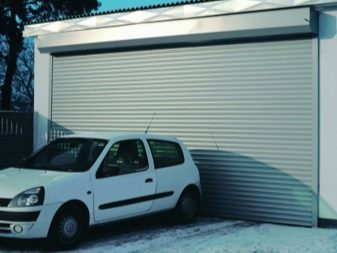

Изделия рулонного типа – это конструкция из собранных ламелей в единое полотно. Ламели – это профилированные пластины из стали. В свернутом или плоском виде закрывающегося узла пластина фиксируется в замок с предыдущей. Собираться такое полотно будет лишь при определенном расположении ламелей.

При открывании такое полотно накручивается на специальный вал, который закреплен на консолях. Вращение для наматывания полотна создается электромотором. Возможно также ручное управление с использованием пружинно-инерционного приспособления. Данное изделие отличается высоконадежным и прочным механизмом.

Рулонные установки оснащены автоматизированной системой. Электроприводная дверь оснащена комплексом дистанционного запуска и управления, рабочий процесс такого управления контролируют разнообразные блокираторы.

Вес полотен определяет подбор автоматического электропривода:

• Вальный – при достаточно внушительном весе;
• Внутривальный – с массой ниже 180 кг.

Изделия с двумя поворотно-откидными створками называются двустворчатыми или распашными. Распашные системы состоят из полотен, крепящихся и вращающихся на вертикальной оси. Такая конструкция используются довольно часто. Ворота устанавливают на предприятиях, в гаражах, во дворах и на даче.

Тип открывания распашных ворот может быть внутренним или внешним, то есть во двор или на улицу. К недостаткам можно отнести необходимость очистки траектории от снега, чтобы створки могли легко и полностью открыться. Сегодня используются также автоматические механизмы открывания.

По типу установки и принципу работы, привод распашной конструкции можно поделить на три отдельных класса:

• для подземного типа установок;
• линейный;
• и рычажной.

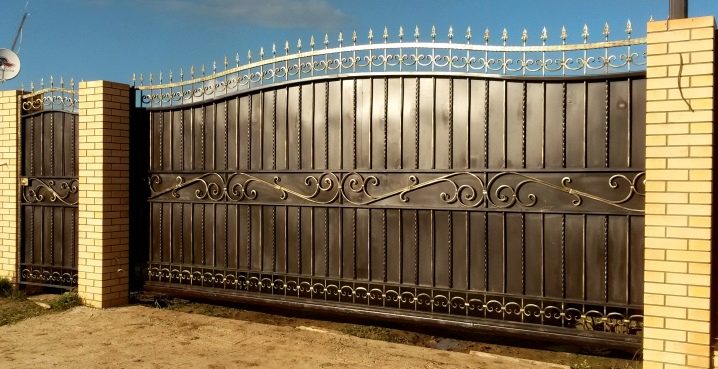

Данный тип изделий – это самонесущая выездная конструкция. Рама ворот передвигается по роликовой конструкции. Данный механизм устанавливают на фундамент. Для запирания конструкции используют засов.

На несущую перекладину закрепляется нижнее ребро одной из створок. Сюда же прикрепляют монорельс, выступающий в роли главной направляющей части. Здесь же в дополнение крепят и роликовый механизм. Он обеспечивает смещение ворот и их регулировку. Длина створки определит число необходимых роликов.

В процессе открывания одна из створок отдвигается. Несложная конструкция довольна популярна.

Монтаж откатных систем обладает многими преимуществами:

• бесшумность;
• простая конструкция;
• прочность и долговечность;
• надежность.

Поверхность изделия обрабатывается антикоррозийным составом, обеспечивающим долгий срок использования. Краска на ворота накладывается порошковым методом, это позволяет установке быть более устойчивой к температурным перепадам.

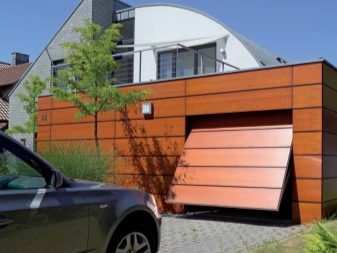

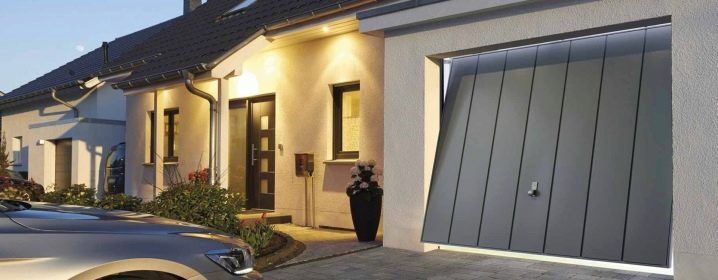

Конструкцию с вверх поднимающимся полотном в момент открывания называют подъемным изделием. Устанавливают такие ворота в ангарах или обычных гаражах. Такой тип открывания снабжен автоматикой. Открывать ворота руками сложно и неудобно.

Секционные подъемные установки приобретают все больше популярности. Полотно состоит из соединенных секций, которые в момент поднятия ворот заходят друг за друга. Такой тип открывания позволяет сэкономить много места. Управление бывает автоматическим либо ручным. Полотно обычно изготавливается из алюминия.

Преимущества:

• устойчивость к взломам;
• надежность;
• безопасность и герметичность;
• отличная шумоизоляция.

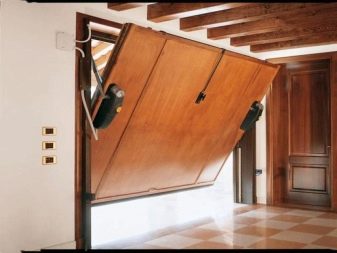

Система рычагов, необходимых сопутствующих пружин обеспечивают передвижение полотна. Рама ворот изготавливается из труб прямоугольного сечения. Конструкция достаточно проста. Все это говорит об удобстве и надежности изделия при открывании или закрывании.

Про механизм подъемно-складных ворот смотрите в следующем видео.
