Распашные ворота: виды и варианты конструкций

Ограда домовладения – это «лицо» хозяев, показатель их статуса и вкуса, защита от пыли, проникновения злоумышленников и посторонних животных. Ворота создают у гостей первое впечатление о доме, потому им всегда придается особое значение.

Конструкция распашных ворот проверена не просто годами – тысячелетиями, большинство людей на всей планете предпочитают именно такие ворота совершенно заслуженно.

Створки на петлях – простая и удобная система крепления, которая решает сразу несколько задач и имеет перечень несомненных достоинств:

• Простота изготовления и монтажа, финансовая доступность позволяет установить их своими руками.
• Надежность и долговечность при использовании.
• Универсальность – применение практически во всех типах помещений и оград.
• Многообразие вариантов конструкции, широкий размерный ряд.
• Отсутствие обязательного бетонирования прилегающей территории.

Распашные ворота за время своего существования приобрели огромное разнообразие как по конструктивным особенностям, так и по внешнему виду и дизайну.

Разновидностей распашных ворот сегодня насчитывается огромное множество, это объясняется бурным развитием строительных технологий, производством инновационных материалов с необходимыми техническими характеристиками, широким ассортиментом фактур и обширной цветовой палитрой, способной удовлетворить самый взыскательный вкус.

Разделяются они по количеству створок и бывают одностворчатые и двухстворчатые.

Могут быть и со встроенной в одну из створок калиткой, это экономит пространство в небольших помещениях (гаражах, небольших территориях).

Если проезд необходимо сделать широким, то используют складные ворота. Их складывающиеся пополам или гармошкой створки не загораживают территорию. Можно сделать складчатой и только одну из них.

По внешнему оформлению различают односторонние, декорированные только с лицевой стороны двери и двусторонние, имеющие две украшенные стороны.

По материалам изготовления ворота отличаются металлические, деревянные – тяжелые и основательные, из металлопрофиля, поликарбоната, сэндвич-панелей – более легкие. Бывают прозрачные из кованых элементов либо из комбинаций различных материалов.

Современные въезды различаются по способу управления: механические, которые нужно открывать руками, и автоматические – с электроприводом, они позволяют водителю открывать и закрывать ворота, не выходя из автомобиля.

По назначению и области применения различают ворота производственные, въездные, уличные, которые ограничивают проезд машин во дворы многоэтажных домов и обычно управляются автоматикой. На расположение въезда также влияют противопожарные нормативы и требования к безопасности.

На выбор материала, из которого изготовлены ворота влияют следующие факторы:

• Назначение, место установки.
• Тип управления – ручное или автоматическое.
• Общий архитектурный замысел, гармоничное сочетание с остальной оградой или контраст.
• Ветровые нагрузки, парусность, другие внешние факторы.

Легкие ворота из профнастила или поликарбоната, а также металлические сварные решетчатые, сетчатые, с натянутой стальной сеткой на металлической рамке из профтрубы или из евроштакетника чаще всего применяются в конструкциях, управляемых автоматикой, тогда створки легко открываются и закрываются. Ворота из штакетника крепятся быстро и нарядно выглядят.

Деревянные створки смотрятся более экологично и внушительно, но менее прочны, так как древесина подвержена влиянию агрессивной внешней среды и со временем способна разрушаться. Солнце и влага, попадая на древесину, делают ее благоприятной средой для развития бактерий, грибков, насекомых, начинается процесс гниения. Чтобы придать этому материалу устойчивость, его пропитывают антисептиками и гидрофобными составами, покрывают лаками для внешних работ или красками. Выбираются бруски из более прочных пород деревьев, например, дуба.

Металлический профиль и стальные или алюминиевые листы можно увидеть на всех гаражах страны, часто их ставят на уличные ворота оград различных территорий, организаций и частных домов. Очень выразительно и нарядно смотрятся кованые ворота или металлические с решетчатыми элементами для облегчения конструкции. Стоимость таких ворот выше, чем обычных без декора, но и результат впечатлит гостей и соседей.

Из современных вариантов можно выделить ворота с поликарбонатом, пластиковые, пленочные, которые сохраняют микроклимат в производственных помещениях.

Возможны также комбинации различных материалов. Для каркаса можно использовать профиль, а створки обшить деревом, ПВХ, древесно-полимерным композитом. Металлические листы красиво смотрятся с коваными элементами и декоративными планками наверху.

Опорные столбы ворот изготавливаются из металлической трубы, которая усиливает столб, обеспечивает устойчивость конструкции и принимает основные нагрузки. Вокруг трубы может быть кирпичная кладка либо бетонный монолит.

Распашные ворота имеют очень простую конструкцию. Для них не нужен фундамент, как для откатных рулонных ворот, в которых есть ролики, колеса и направляющие. Возможны дополнительные детали, например, ворота в цеха стараются сделать утепленные, герметичные, поэтому крепят к створкам резиновый уплотнитель. На кирпичных столбах монтируют дополнительное освещение.

Все виды распашных ворот содержат следующие конструктивные элементы:

• Опорные столбы. Для легких ворот и заборов возможен монтаж на винтовых сваях.
• Петли, к которым крепятся створки. На тяжелых воротах используют цилиндрические петли, усиленные подшипниками, бывают и регулируемые.

• Фиксаторы. Ограничивают распахивание ворот и соединяют их в закрытом состоянии в одну линию, фиксаторы могут быть с пружиной или с амортизатором.

• Запор, засов, замок, фиксирует створки в запертом состоянии.

Ворота открываются наружу при небольшой площади внутренней территории, тогда привод обязательно монтируется скрыто, под поверхностью земли, а оси створок должны быть длиннее, чтобы правильно закрепить приводные рычаги.

Если створки открываются внутрь, то рычаги могут крепиться прямо к полотну, а механизм – на стойку ворот.

Для перемещения створок необходимо свободное пространство с ровной поверхностью. Также важна парусность, нагрузка ветра на створку. При высоких показателях парусности рекомендуются решетчатые створки, сквозь которые проходит воздух, и парусность тем самым снижается.

Чтобы открыть простые ворота, нужно выйти из автомобиля, затем открыть по очереди створки, заехать на территорию, опять выйти, закрыть створки. В дождь, ветер и снег выходить из машины и проделывать все это вручную долго и неприятно, поэтому ворота снабжаются комплектами приводов и автоматики к ним.

Приводы для перемещения створок бывают линейные и рычажные. По принципу действия они делятся на электромеханические и гидравлические. По уровню размещения – надземные и подземные.

Линейная электромеханическая система на сегодняшний день самая популярная, она недорогая, легко устанавливается и открывает створки наружу. Выглядит она как продолговатый футляр, из которого выходит планка в виде стрелы. Винт, вращаемый электрическим двигателем малой мощности, перемещает гайку по направляющей, преобразуя вращательный момент движения в линейный и перемещая створку ворот. Для плавного хода линейный привод оснащен блоком управления. Монтаж такой системы делается в нижней части ворот.

Рычажный привод также работает от электродвигателя через редуктор. Вертикальный вал, к которому крепится кривошипно-шатунный рычажный механизм, открывающий створки. Специальные выключатели и датчики, доводчики, обеспечивают плавность хода. Такой привод делает возможным открывание внутрь даже при широких столбах.

Гидравлический привод стоит дороже остальных, его используют в тяжелых, часто используемых воротах, оснащают комплектом автоматизации. Реверсивный электронасос подает масло в цилиндры, которые двигают ворота.

Достоинства дистанционного управления открыванием/закрыванием:

• Дальность – до 30 метров, можно управлять из дома.
• Открывание в течение 10-15 секунд после нажатия кнопки.
• Простая, надежная и долговечная система.
• Быстрая остановка привода в случае отказа или аварии.
• Работа от стандартной однофазной электропроводки.

Продаются готовые комплекты управления, в которые входит:

• Принимающая антенна.
• Сигнальная лампа.
• Управляющий блок с электронной платой и реле.
• Электромагнитный замок.
• Фотоэлементы, датчики положения объекта, индукционные контуры.

Правильное размещение и габариты, грамотный расчет и разметка, размеры и вес всей конструкции обеспечат безопасную и надежную эксплуатацию и долгий срок службы ворот.

При проектировании ограждения и выборе типа привода и автоматики очень важны размеры столбов и ширина въезда, расстояние от столба до полотна, толщина створок. Все эти цифры должны быть четко указаны на чертеже. Необходимо разметить положение всех деталей, замков, механизмов.

Минимальная ширина ворот, достаточная для проезда любого вида транспорта, составляет 280 см. При расчетах следует учесть угол заезда транспорта. Если грузовой автомобиль не сможет заехать на территорию под прямым углом, ширину проезда необходимо увеличить в 1,2-1,5 раза. Следует также прибавить двойную толщину створок. Максимальная ширина может составить и 6 метров, для нее требуется усиление конструктива, мощная автоматика и привода.

Высота от земли до нижней кромки створок, чтобы они не застревали при движении, должна быть не менее 8-10 см. Высота ворот, равная 2 м, достаточна для проезда обычного легкового транспорта. Для производственных и цеховых ворот высота должна позволять проезд всех необходимых видов транспорта.

Сечение трубы усиления для опорных столбов – 80-100 м. Профили для каркаса нужны диаметром от 2,5 до 4,5 см. Для диагонального или поперечного усиления жесткости понадобится профиль сечением 2-4 см.

Для бесперебойной работы распашной системы необходимо выполнить ряд мероприятий по предупреждению людей, детей, животных, автомобилей, находящихся в радиусе распахивания, чтобы избежать травм и неожиданного выезда транспорта. Для этого крепят специальные предупреждающие таблички и знаки, светоотражающие элементы и сигнальное освещение. Также применяется звуковая сигнализация, мигающие габаритные огни.

Обязательна установка систем обнаружения различных посторонних предметов на пути движения полотен. Такими системами являются фотоэлементы и датчики положения и движения створок, а также положения и движения автомобиля или наличия посторонних объектов. В этом случае срабатывает управляющее устройство, происходит блокировка и автоматическая остановка привода. Фотоэлементы крепят на расстоянии не менее 1 метра от ограды на специальных столбиках и на основных столбах ворот. Индуктивный контур укладывают под поверхностью земли на глубине от 3 до 10 см в три или четыре слоя.

Строительство ворот вполне возможно осуществить самостоятельно с применением необходимых инструментов и соблюдения технологии и сроков высыхания бетона.

Для самостоятельной работы понадобятся:

• Бетономешалка, лопата;
• Уровень, рулетка, маркер, угольник;

• Болгарка, алмазные диски;

• Сварочный аппарат;
• Шуруповерт, саморезы.

При использовании распашных систем вся основная нагрузка приходится на несущие столбы. Чтобы придать конструкции жесткость и надежность, опоры усиливают стальной трубой и вкапывают в землю на глубину промерзания грунта примерно 1-1,5м. После разметки расположения опор, в этих точках копают яму глубиной 1, 5м и диаметром вдвое большим, чем сечение трубы. Далее на дно ямы высыпают песок и щебень, создавая так называемую подушку. Её высота равна 20 см.

К опоре привариваются горизонтальные закладные крепления для каркаса сверху, посередине и внизу столба.

Затем необходимо сделать каркас для створок и усилить их. Для этого понадобится профильная труба прямоугольной формы, обработанная составом от ржавчины. Согласно чертежу нужно разрезать трубу на куски с краями в 45 градусов, зачистить стыки. Детали рамы разложить ровно по чертежу и проверить углы и размеры, диагонали. Сварить все узлы сплошным герметичным соединением.

Навешивание каркаса начинается с разметки положения петель. Каркас необходимо приставить вертикально к несущему столбу и отметить точку крепления петли на расстоянии 25 см от краев створки. Нижнюю часть петли нужно приварить к основе, а верхнюю к каркасу. Теперь можно навешивать раму.

Обшивку полотна можно выполнить и до навешивания, можно и после. Например, профлист крепится саморезами с резиновыми прокладками или клепками. Облицовочные доски крепят к раме саморезами. Затем нужно установить задвижки, засовы, замки, отрегулировать ворота.

Следующий этап – установка автоматики. Ее также можно сделать самому, купив готовый комплект, а возможно изготовить из запчастей и комплектующих от бытовой техники, автомобилей, подручных материалов. Вначале нужно рассчитать расстояние между плоскостью полотна и внешним краем столба. Если оно превышает 150 мм, то применяют рычажный механизм, если нет – то линейный.

Для крепления механизмов сначала приваривают кронштейны, держатели приводов. Затем выдвигают рычаги максимально и крепят к столбам и к каркасу. После подключения электрических проводов проводят испытания рабочих систем на видные места согласно схеме, устанавливают сигнальные лампы и другие защитные устройства.

Полезные советы по монтажу распашных ворот своими руками вы найдете в следующем видео.

Достойный вид воротам и всей ограде в частных домах и на дачах придают элементы декора и варианты комбинирования материалов.

Красивые, внушительные и в то же время легкие ворота, полотно которых обшито профлистом с рифлением. Оттенок подобран идеально. Форма створок сочетается с архитектурой дома в глубине двора. Мощная автоматика позволит гостям проехать на участок не выходя из авто.

На этом примере мы видим дачные ворота, выполненные в сказочном стиле, очень надежные, экологичные. Благодаря кованым элементам и светлым деревянным рейкам они прекрасно вписываются в окружающий ландшафт.

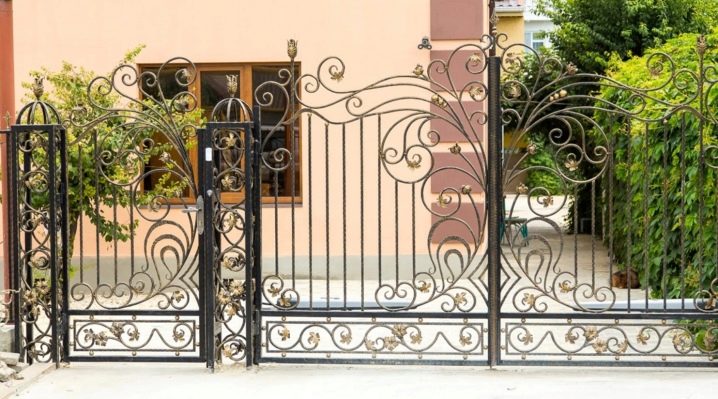

Благородство стиля и безупречное исполнение, скромная простота и изящность ковки – все это отражено здесь. Кружева этих кованых ворот и ограды вызывают восхищение и зависть, а также демонстрируют прекрасный вкус мастера и хозяев. Ограда прозрачная, издалека показывающая гостям единый ансамбль с домом и окружающей природой.
