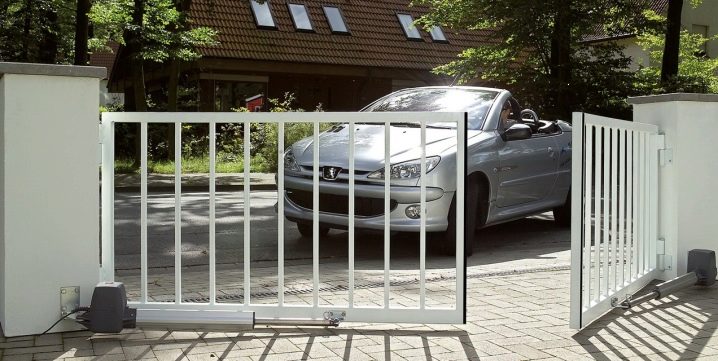

Автоматика для распашных ворот: особенности конструкции

Содержание
  1. Характеристики
  2. Преимущества и недостатки
  3. Принцип работы механизма
  4. Виды приводов
  5. Производители
  6. Особенности применения
  7. Правила эксплуатации

Сейчас производители предоставляют широкие возможности для автоматизации распашных ворот. Вы сможете открывать ворота не своими руками, выходя из машины или дома, а дистанционно, используя пульт управления или кнопку. Таким образом, с помощью автоматики для распашных ворот можно упростить себе жизнь. Необходимо лишь правильно подобрать нужный механизм.

Характеристики

Автоматика для распашных ворот позволяет сделать их использование более удобным и комфортным. Они представляют собой механизм со створками, который открывает ворота наружу или внутрь. Но есть множество моделей, которые отличаются по своим качественным характеристикам и некоторым свойствам. Представлены и модели, которые имеют разный уровень возможных нагрузок.

Характеристики отличаются в зависимости от того, какой тип ворот будет использоваться, какая будет ширина створок, каков общий вес ворот в целом. Так, есть модели, которые позволяют открывать ворота только внутрь, а есть автоматика, которая позволяет открывать их как внутрь, так и наружу. Представлены модели, которые предназначены только для ворот с одной створкой, а есть изделия для двустворчатых ворот.

Автоматика имеет разные характеристики в зависимости от веса ворот: есть модели с максимальным весом до 200, до 400, до 600 и до 900 кг. Нужно учитывать и уровень нагрузок, который будет приходиться на автоматику. Так, отличным вариантом для использования автоматизированных систем являются ворота со створками из профнастила. Необходимо также заранее учесть интенсивность эксплуатации.

Если вы планируете открывать ворота нечасто и приобретаете их исключительно для домашнего использования, то лучше сделать выбор в пользу моделей, которые рассчитаны на 50% эксплуатации. Но для производственного помещения, где механизм ворот часто работает, лучше подобрать автоматику с интенсивностью 100%. По характеристикам модели разделяются и в зависимости от времени, которое затрачивается на полный цикл открытия створок. При этом производители указывают точное время в секундах из расчёта веса и размера ворот.

Данная цифра рассчитана при том, что ворота будут открываться на 90 градусов. Но есть и более интересные модели, которые имеют возможность открывания на 110 и даже на 180 градусов. Автоматика может различаться в зависимости от шага хода. Так, максимальный шаг делает использование конструкции более комфортным. Лучше использовать самые удобные модели, которые характеризуются плавностью хода и торможением перед максимальным открытием. Это необходимо для того, чтобы сохранить створки ворот и не допустить их повреждения.

Преимущества и недостатки

Автоматика для распашных ворот имеет ряд преимуществ:

  • В первую очередь это упрощает процесс открывания ворот. Особенно это важно в непогоду: когда идёт снег, дождь или сильный мороз. Вам не придется выходить на улицу, чтобы вручную открыть ворота.
  • Кроме того, вам не нужно будет для этого применять силу.
  • Вы сэкономите еще и время: стоит лишь нажать на кнопку, чтобы ворота сами открылись. Если бы вы открывали ворота вручную, на это потребовалось бы больше времени. А среднее время открывания распашных ворот с помощью автоматики составляет 15 секунд.
  • Ещё одно большое преимущество – ворота надёжно фиксируются приводом. Таким образом, конструкция является полностью безопасной.
  • Ряд изделий имеет важное преимущество в виде подсветки. Когда ворота открываются, подсветка автоматически включается и подсвечивает всю придомовую территорию, чтобы вам было легче въехать на машине. Так вы сможете увидеть, кто заходит или заезжает на территорию, в нужный момент закрыть дверь.
  • Автоматика позволяет сделать открытие ворот более плавным и бесшумным. Так, створки двигаются тихо и не будят домочадцев даже ночью.
  • Автоматическая система открывания ворот является надёжной и долговечной. Она способна служить долгими десятилетиями при правильном обслуживании и уходе.
  • Многие системы предполагают функцию блокировки створок. Таким образом, вы сможете обеспечить полную безопасность эксплуатации и не будете беспокоиться за взлом таких ворот.
  • Несмотря на то, что ворота являются полностью автоматическими, их можно открывать и без электроэнергии. Так, многие модели оснащаются специальным ключом, который поможет открыть их вручную. Поэтому у вас не возникнет неприятных и неловких ситуаций, из-за которых вы не сможете попасть домой.

Некоторые покупатели сталкиваются с недостатками автоматических систем:

  • Многие системы не работают в сильный мороз. Поэтому иногда приходится открывать ворота руками, чтобы не испортить механизм.
  • Недорогие автоматизированные приводы двигаются не слишком плавно, даже, наоборот, отрывисто, поэтому быстрее изнашивают конструкцию ворот.
  • Качественные и надёжные системы требуют наличия широких столбов для того, чтобы туда можно было закрепить блок с редуктором. Для нормальной работы системы необходимо предусмотреть некоторые условия. Нужно будет учесть вес ворот, размер створок, а также ширину столбов.
  • Некоторые также сталкиваются с поломкой механических частей автоматики. Обычно это связано с заклиниванием створок из-за того, что на пути ворот при раскрытии есть какие-либо преграды. Таким образом, приходится переводить механизм на ручной режим и самостоятельно регулировать ворота.

Принцип работы механизма

Автоматика включает в комплект несколько элементов, которые влияют на работу механизма в целом.

В эту систему входят:

  • блок управления системой;
  • приводы;
  • электронный пульт.

Кроме того, многие производители предоставляют руководство по эксплуатации, с помощь которого можно самостоятельно установить автоматический привод. Для нормального функционирования механизма можно приобрести брелоки-пульты дистанционного управления, антенны, лампы для подсветки, а также радиоприёмник.

Многие устройства также имеют электромеханический замок, который позволяет блокировать ворота после того, как они будут закрыты. Некоторые механизмы включают в комплект сигнальные лампы, с помощью которых можно оповестить всех, кто находится около ворот о том, что створки начинают открываться.

Что касается работы механизма, то рычажный вариант работает от редуктора, который и двигает два имеющихся рычага. Такое устройство устанавливается на столб, а рычаг закрепляется на створку ворот.

Модели линейного типа открываются с помощью возвратно-поступательных движений штока. Основу конструкции составляет редуктор, который приводит её в действе. Такой механизм имеет особенность работы: он немного замедляется при завершении цикла открывания и закрывания. Таким образом, данная автоматическая система работает дольше, чем другие виды. Все эти механизмы также дают возможность открывания ворот вручную.

Виды приводов

Автоматика разделяется на разные виды в зависимости от приводов:

  • Модели линейного привода.
  • Модели рычажного привода.
  • Модели подземного привода.

Их подбирают, исходя из условий, в которых будет работать механизм ворот: конкретный размер и вес, температурный режим.

Модели линейного привода

Являются самыми распространенными и простыми в эксплуатации. Как правило, автоматика при этом располагается в нижней части створки. Но встречаются варианты с расположением механизма по центру или сверху. Выбор не ограничен, всё зависит от удобства пользователей.

Линейный привод характеризуется наличием червячного редуктора. Ещё одним его элементом является двигатель. Он работает от специального блока питания. На двигатель подаётся постоянный или переменный ток.

Такая система является довольно недорогой и простой. Ее легко найти в магазине, подобрав для любого типа распашных ворот. Кроме того, такие системы стоят совсем недорого. И установить их можно даже в случае, если створки закрепляются к узким столбикам.

Большим преимуществом такой системы является то, что линейный привод способен замедлять ход створки при открывании и закрывании двери. Этим он увеличивает срок эксплуатации ворот и повышает износоустойчивость двигателя и блока, подающего электрический ток. Кроме того, линейный привод можно открыть руками в случае, если будут проблемы с электроэнергией, благодаря системе аварийного открывания.

Линейный привод позволяет открывать ворота в любую сторону: как внутрь, так и наружу. Но при этом распах возможен только на 90 градусов. Таким образом, они могут немного закрывать проезд и не давать свободу движения. Особенно это важно в случае, если у вас крупногабаритная техника. Стандартный линейный привод прекрасно подходит для ворот, створка которых весит около 600 кг. Данные модели подходят для ворот шириной около 3 м.

Стандартный линейный привод весит примерно 8 кг. При таком соотношении веса и качественных характеристик привода и ворот открытие створки происходит примерно за 16 секунд.

В случае, если ваши ворота шире 3 м, следует использовать телескопический линейный привод. Он также предназначен для ворот весом до 600 кг, а время открывания составляет 17 секунд.

Есть более надёжные приводы гидравлического типа. Такой линейный привод подходит для ворот с весом не более 900 кг. Но время открывания створки составляет примерно 30 секунд.

Последний вариант больше подходит для помещений производственного назначения, он выдерживает большие нагрузки и частое открытие и закрытие ворот. Но его стоимость является очень высокой.

Сама автоматика линейного типа включает в состав двигатель с блоком управления, два привода, а также пульт или кнопку для активации его работы. Линейный привод имеет некоторые ограничения для использования. В основном они касаются температурного режима и веса. При этом каждый производитель представляет разные модели.

В среднем изделия с линейным приводом выдерживают температуру от – 20 до +50 градусов. Поэтому в сильный мороз такая автоматика будет работать с перебоями, в данном случае от её использования лучше отказаться.

Рычажный привод

Это ещё один распространенный тип автоматики, который отличается демократичной стоимостью и хорошим качеством. Он также представляет собой модель с переменным и постоянным током. Сам привод весит примерно 13 кг, он является более массивным по сравнению с предыдущей конструкцией. Но работает он совсем иначе. Основной двигающей конструкцией в этом случае является рычаг, который обеспечивает плавность открытия и закрытия конструкции. Именно поэтому данная система не имеет функции замедления хода.

Ворота служат долго и не портятся от такой автоматики. Кроме того, сам привод является более долговечным, чем линейный.

Рычажный тип привода можно легко установить своими руками. Причём многие производители представляют модели, которые имеют внутри резервный аккумулятор. Когда доступ электроэнергии прерывается, система может работать в стандартном режиме, вне зависимости от отключения электричества. Именно поэтому она является более удобной и надёжной. Но устанавливать рычажный привод можно в основном только на колонны средней ширины и широкие.

Такой тип привода используется только для монолитных ворот. А также для ворот шириной не более 4,5 метров. Средний вес, который выдерживает данная конструкция – 600 кг, но есть и более слабые модели. Всё зависит от конкретного производителя.

Он также включает в состав пульт дистанционного управления, блок, два привода на шарнирах. Показатели, ограничивающие температурный режим, являются схожими с линейным типом привода: от – 20 до + 50 градусов. Именно поэтому в мороз такая автоматика не очень практична.

Подземный привод

Это очень удобная и самая новая автоматика. Она предполагает установку всей системы, регулирующей открытие и закрытие ворот, под землёй. Таким образом, внешний вид ворот не будет испорчен. Сам привод прячут в короб, который надёжно защищает его от ржавчины, влаги и грязи. Его устанавливают под петли створок, именно поэтому он совершенно незаметен со стороны. Систему можно устанавливать как на квадратные и прямоугольные ворота, так и на конструкции в форме арки.

Важным преимуществом автоматики является то, что она более практична. Так, угол открывания ворот составляет 110 градусов, если вы берёте стандартную модель. Но есть более интересные изделия с расширенной комплектацией, угол открытия которых может составляет даже 360 градусов. Это удобный планетарный привод.

Такая автоматика предполагает тихое и плавное открытие и закрытие ворот, поэтому предварительная остановка перед окончанием этих циклов не требуется. Механизм является полностью защищённым и поэтому служит довольно долго. Максимальный вес створки, который допустим для ворот при использовании данного типа привода, составляет 900 кг.

Показатель ширины ворот также является большим по сравнению с предыдущими видами автоматики: 5 м. Кроме того, такую автоматику можно устанавливать своими руками. Она безопасная и качественная. Но эти изделия являются более дорогостоящими.

Что касается температурного режима, то такие модели хорошо изолируются от холода под землей, поэтому считаются более устойчивыми к холоду и перепадам температур.

Производители

Автоматику для ворот выпускают многие производители, они отличаются высоким качеством продукции и большим ассортиментом.

  • Сейчас в России популярен бренд Doorhan, который представляет автоматику для ворот разного типа. В основном эти модели относятся к системам эконом-класса, поэтому стоимость у них невысокая. Среди приводов популярны модели серии Sectional. Компания представляет собственную разработку системы приводов для ворот разного типа, в том числе распашных. Производитель дает гарантию 3 года.
  • Не менее известен немецкий бренд Hormann, который представляет автоматику серии ProMatic и SupraMatic. Производитель делает ставку на надежность системы, указывая, что её практически невозможно взломать. Так, бренд Hormann представил систему, защищающую от поддомкрачивания механизма. Производитель предлагает гарантию 5 лет.
  • Came – итальянская компания, которая занимает лидирующие позиции на рынке по продажам автоматики для ворот. Все модели имеют современный дизайн и разработаны для всех типов распашных ворот.

Для маленьких ворот можно подобрать скользящий привод для наружной установки Amico, а для створок среднего размера – привод модели ATI. Для металлических ворот отдельно предусмотрен привод модели Krono со стальным цилиндрическим корпусом. Компания также представляет низковольтные приводы, работающие даже в случае, когда возникают проблемы с электроснабжением. Бренд Came гарантирует безопасность и функциональность своих конструкций.

  • Еще одна популярная итальянская компания – Nice. Приводы этого бренда прочные, износостойкие и современные по дизайну. Производитель указывает, что монтаж таких систем прост, для этого будет достаточно прочтения руководства. Кроме того, управлять такой автоматикой очень легко: можно подобрать любые пульты управления, которые имеют широкий диапазон для подачи сигнала.

Все приводы бренда Nice полностью безопасны и имеют функцию обнаружения помех во время работы, которая блокирует ворота, если в радиусе обнаружен объект. Автоматика от данного производителя пользуется популярностью во многих странах мира: в России, Англии, Германии, покупатели оставляют только положительные отзывы о данных системах.

Отзывы

Много хороших отзывов покупатели оставляют об автоматике бренда Came. Многим нравится соотношение цены и качества данных систем. Также отмечается их надежность и долговечность.

Некоторые покупатели упоминают китайский AN-Motors, поскольку он предлагает функциональные модели по демократичным ценам. Но многие жалуются, что такая автоматика неустойчива в морозы.

По качествам морозоустойчивости и защиты от перегрева покупатели выделяют модели от Doorhan.

Особенности применения

Выбирая автоматику для распашных ворот, необходимо учитывать правила её применения. Так, лучше покупать модели, которые предназначены для открытия вовнутрь, они удобнее в эксплуатации. При этом можно применять автоматику с любыми приводами. Подойдут даже электроприводы, сделанные из спутниковых антенн.

Применяя автоматику, также учитывайте характеристики материалов, из которых сделаны столбы. Так, если они изготовлены из кирпича, то кронштейны могут испортить их, и со временем столбы начнут крошиться и даже рушиться. Именно поэтому необходимо дополнительно укрепить столб, а кронштейны следует приваривать по всему периметру.

То же самое относится и к бетонным приводам. Для них лучше применять рычажный механизм. Кроме того, лучше использовать приводы с максимальной длиной хода. Такой механизм будет дольше сохранять свои качества и характеристики.

Перед применением механизма в работе его нужно протестировать и проверить, не будет ли оставаться ход после того, как створки ворот откроются до нужного угла. Таким образом, вы избежите порчи ворот и настроите автоматику правильно. Только после того, как вы проверите все особенности устройства и применения данной системы, можно будет монтировать её на ворота.

Правила эксплуатации

В процессе эксплуатации автоматических ворот необходимо предусмотреть, чтобы при их открывании не было никаких препятствий. Поэтому в данном радиусе не следует устанавливать постройки и сооружения. Если в ворота встроена калитка, необходимо проверить, насколько плотно она закрыта перед движением ворот.

Для хорошей работы механизма лучше настроить и заранее отрегулировать привод, выбрав нужный режим работы. При эксплуатации моделей, которые работают от подачи сигнала с помощью брелока-пульта, следует изучить, где находится активная зона подачи сигнала. И при автоматическом открывании ворот следует находиться в этой зоне.

Отдельные правила предусмотрены и при ручном открывании ворот в случае каких-либо повреждений механизма или проблем с подачей электричества. Делать это нужно плавно, без резких рывков. Ни в коем случае не толкайте ворота во время их автоматического движение, особенно в момент начала открытия створки. Дело в том, что именно на начальном этапе привод развивает большую мощность, поэтому вмешательство может привести к поломке механизма.

Если ваши ворота не имеют фотодатчиков, реагирующих на появление человека у створки, который вдруг попал туда во время закрывания, необходимо соблюдать ряд правил. Лучше всего перейти на ручной режим управления, и раскрыть створки своими руками. Для этого необходимо разблокировать привод.

Важно систематически обслуживать весь механизм ворот, включая торсионы, выбирая самые надежные и качественные виды смазки. Чтобы смазать ворота, нужно применять специальные приспособления. Когда вы осматриваете или смазываете ворота, следует обязательно отключить питание привода.

Ремонт ворот и замену комплектующих не рекомендуется производить самостоятельно. Лучше обратиться за помощью к специалисту или производителю в отдел гарантийного обслуживания.
